Manuale di Installazione e Manutenzione Recuperatori di Calore - Heat Recovery Units Installation, use and maintenance manual
pag. 35

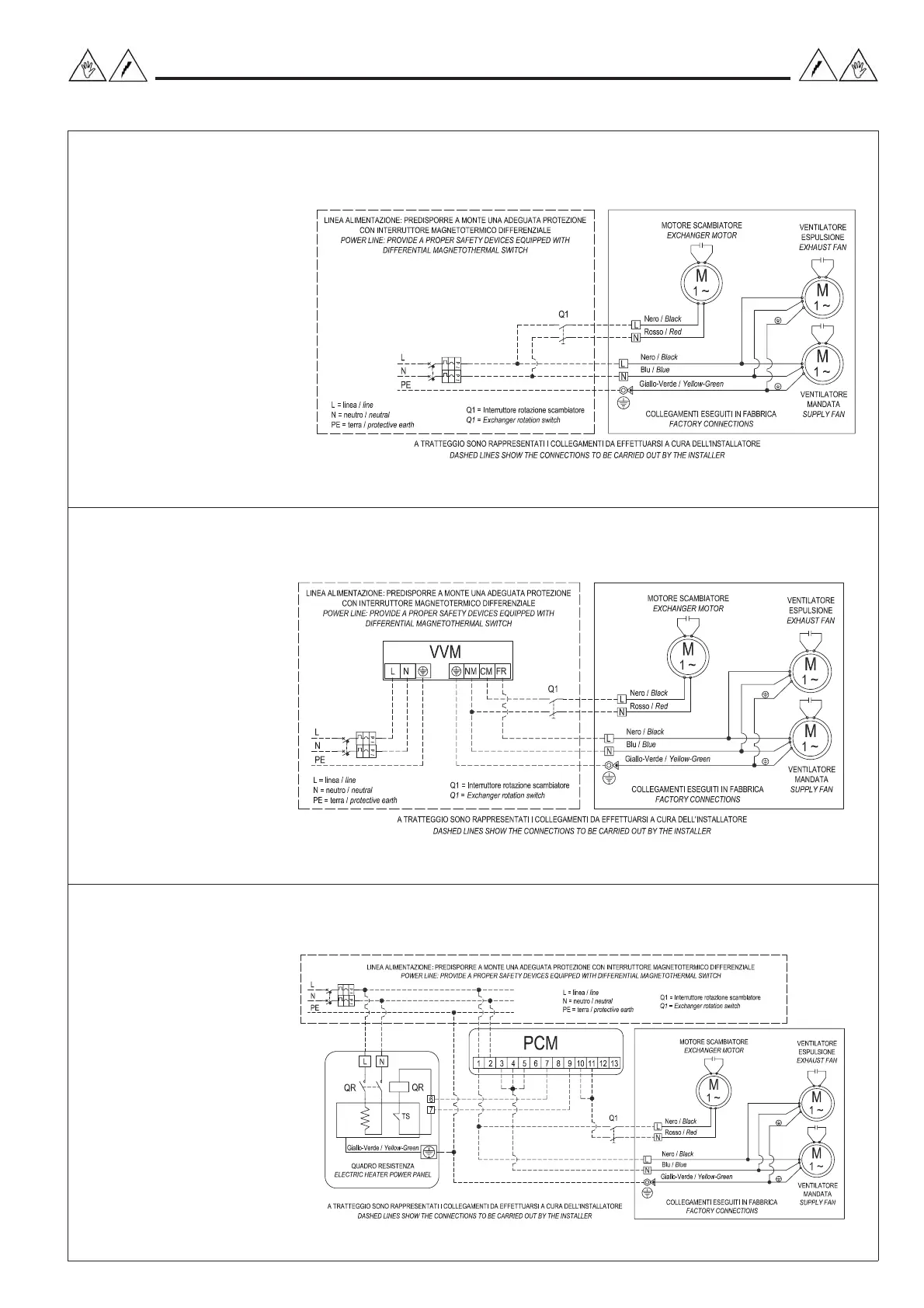

SCHEMA ELETTRICO
CFR-HE 33 - 55
DIRETTO
WIRING DIAGRAM
CFR-HE 33 - 55
DIRECT
SCHEMA ELETTRICO
CFR-HE 33 - 55
con REGOLATORE ELETTRONICO VVM
WIRING DIAGRAM
CFR-HE 33 - 55
with VVM SPEED CONTROLLER
SCHEMA ELETTRICO
CFR-HE 33 - 55
con RESISTENZA ELETTRICA BER
e PANNELLO DI CONTROLLO PCM
WIRING DIAGRAM
CFR-HE 33 - 55
with BER HEATING SECTION
and PCM CONTROL PANEL
4.3 Schemi elettrici Serie CFR-HE 4.3 CFR-HE series wiring diagrams
