Istruzioni per il montaggio it
55
1.

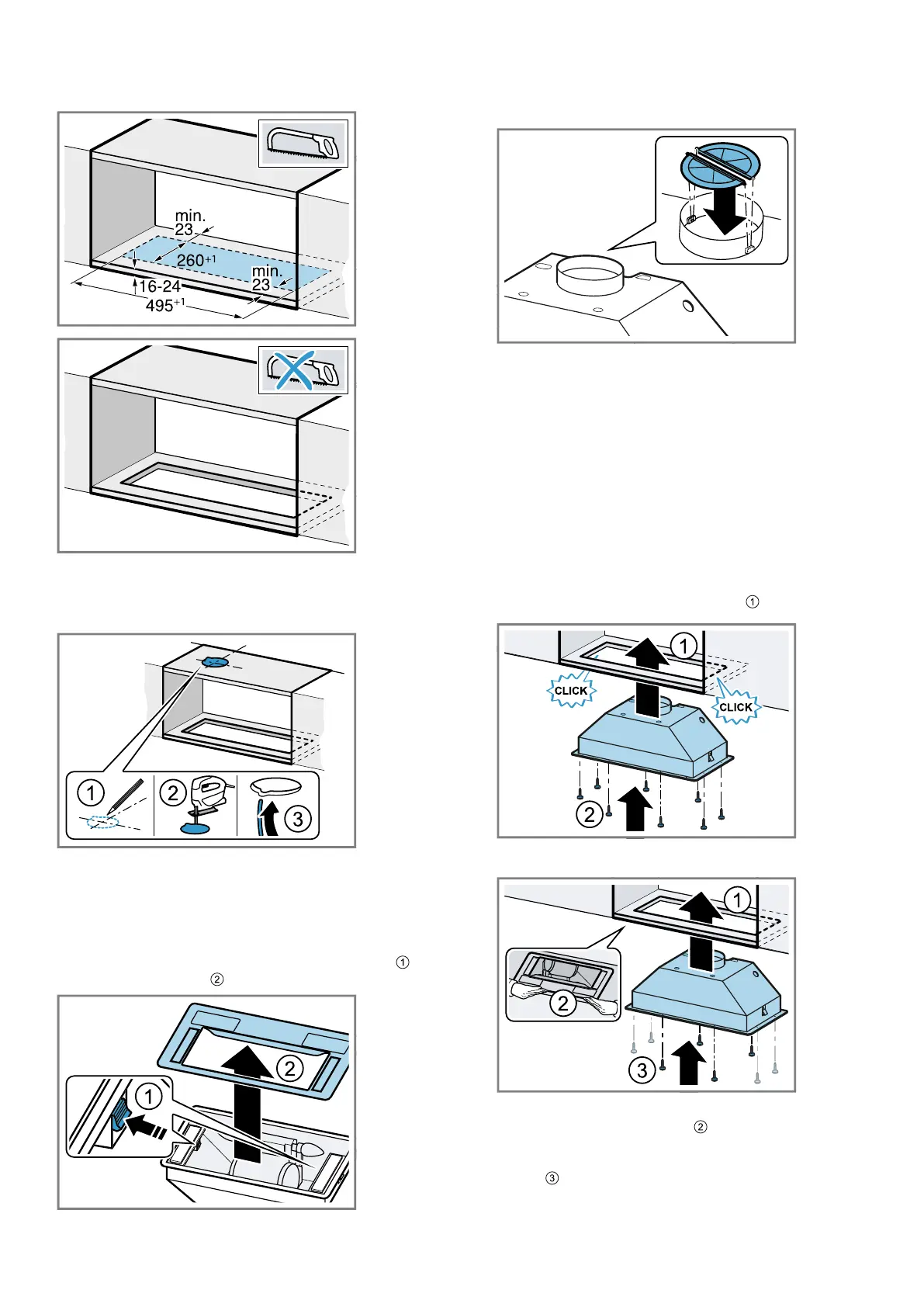

Realizzare un'apertura sul mobile da incasso.
Se si dispone già di un'apertura di un modello dello
stesso marchio, è possibile procedere utilizzando
quest'ultimo.
2.
Realizzare un'apertura per il tubo di scarico.
Preparazione dell'apparecchio
1.
Rimuovere il filtro grassi.
Non piegare il filtro grassi per evitare di danneggiar-
lo.
2.
Rimuovere il pannello. A tal proposito premere con-
temporaneamente i due meccanismi di innesto
e
rimuovere il pannello .
3.
Montare e innestare in posizione i raccordi alettati
sullo sfiato dell'aria.
Nota:Se dopo l'installazione dell'apparecchio, l'unità
montata non è più accessibile, il sistema di bloccaggio
laterale deve essere rimosso. A tal proposito svitare le
viti di fissaggio e fissare l'alloggiamento dell'apparec-
chio.
Montaggio dell’apparecchio
1.
ATTENZIONE!
Se si inserisce l'apparecchio in un'apertura già pre-
sente di un modello precedente dello stesso mar-
chio, il meccanismo di innesto non si aggancia in
posizione.
▶ Tenere fermo l'apparecchio affinché non cada e
non venga danneggiato.
Inserire l'apparecchio nell'apertura
.
Nuova apertura
Sezione di un modello precedente
2.
Stringere le viti di fissaggio .
In caso vi sia l'apertura di un apparecchio prece-
dente, è possibile che le viti laterali non vengano uti-
lizzate
.
