Siemens Building Technologies / Landis & Staefa Division 4 319 2697 0 c 16.04.1999 7/12

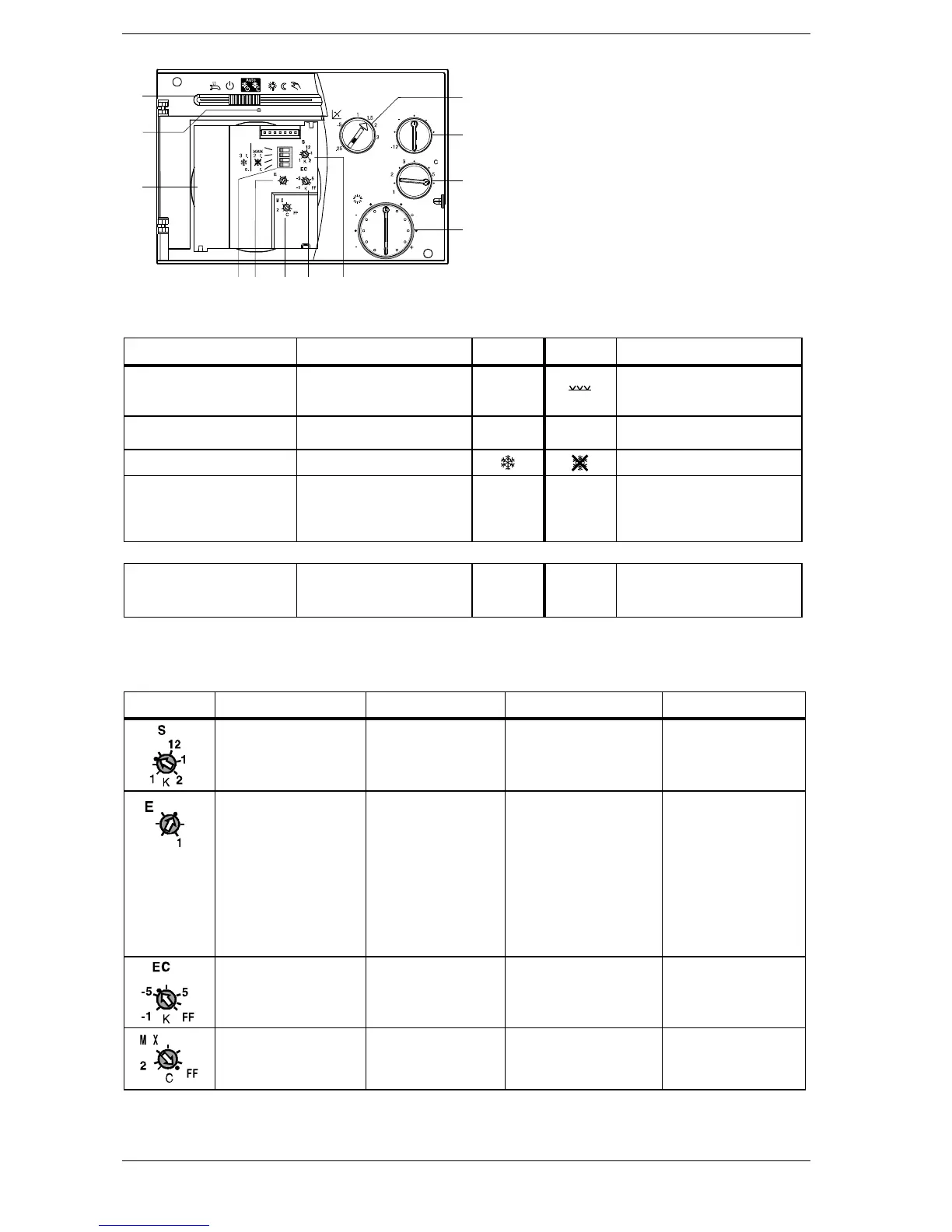

Eléments de réglage
Override
2462Z03
1
2
3
4
5
6
7
8
910
11
12
1 Emplacement pour l'horloge
2 Voyant «Override» (dérogation, défaut)
3 Sélecteur de mode de fonctionnement
4 Bouton de réglage pour caractéristique de chauffe
5 Bouton de réglage pour réduction de température
6 Bouton de réglage de la température d’ECS (uni-
quement RVP210)
7 Bouton de réglage de la température de confort
8 Commutateur de codage
9 Potentiomètre de réglage de l'influence de la
température ambiante et pour avec/sans réduction
rapide
10 Potentiomètre de réglage de la limitation maximale
de la température de départ ou de chaudière
11 Potentiomètre de réglage de la limite de chauffage
ECO
12 Potentiomètre de réglage du différentiel
Commutateurs de codage
Fonction Position: à gauche Symbole Symbole Position: à droite
Type d'appareil d'asser-
vissement
Commande d'un servo-
moteur avec vanne mé-
langeuse
Commande d'un brûleur
(atmosphérique ou air souf-
flé)
Type de régulation 3 points (progressive)
3Pt. 2Pt.
Tout ou rien (ouvert/fermé
ou marche/arrêt)
Mise hors gel Oui, avec mise hors gel Non, sans mise hors gel
Priorité de la charge
d'eau sanitaire
(seulement RVP210)
Avec priorité (
abs
olue).
Chauffage par le sol et
régime chaudière: tou-
jours régler sur absolue!
abs. par.
Pas de priorité (
par
allèle)
Seulement pour RVP210 avec régulation de température de chaudière:
Appareil d'asservisse-
ment pour charge d'eau
sanitaire
Vanne de dérivation
3Pt. 2Pt.
Pompe de charge
Potentiomètres de réglage
Les réglages doivent être définis au moment de l'étude du projet.
En l'absence de ces définitions, on peut utiliser les valeurs indicatives ci-après.
Pot. Fonction Plage de réglage Valeurs indicatives Remarques
Différentiel pour com-
mande tout ou rien
1...20 K Commande du brûleur:
6 K
Influence de la tempé-
rature ambiante sur la
régulation de la tempé-
rature de départ
Influence de
0...100 %
OFF = sans réduc-
tion rapide
50 % (avec réduction
rapide)
Dans les installations
sans appareil d'am-
biance, le réglage est
sans effet.
Uniquement avec
appareil d'ambiance :
Réglage 0...100 % =
avec réduction rapide
Réglage OFF = sans
réduction rapide
Limite de chauffage
pour l'automatisme
ECO
–10...+8 °C
(par rapport à la
consigne de tempé-
rature ambiante)
–3 K (donne une limite
de chauffage de 17 °C
pour une consigne
d'ambiance de 20 °C)
Fonction inactive:
OFF
Limitation max. de la
température de départ
ou de chaudière
10...100 °C Pour chauffages par le
sol ou par le plafond:
max. 55 °C
Fonction inactive:
OFF
