SIGE 700+ - Page 2

294
730
37
288
20
32
20
32

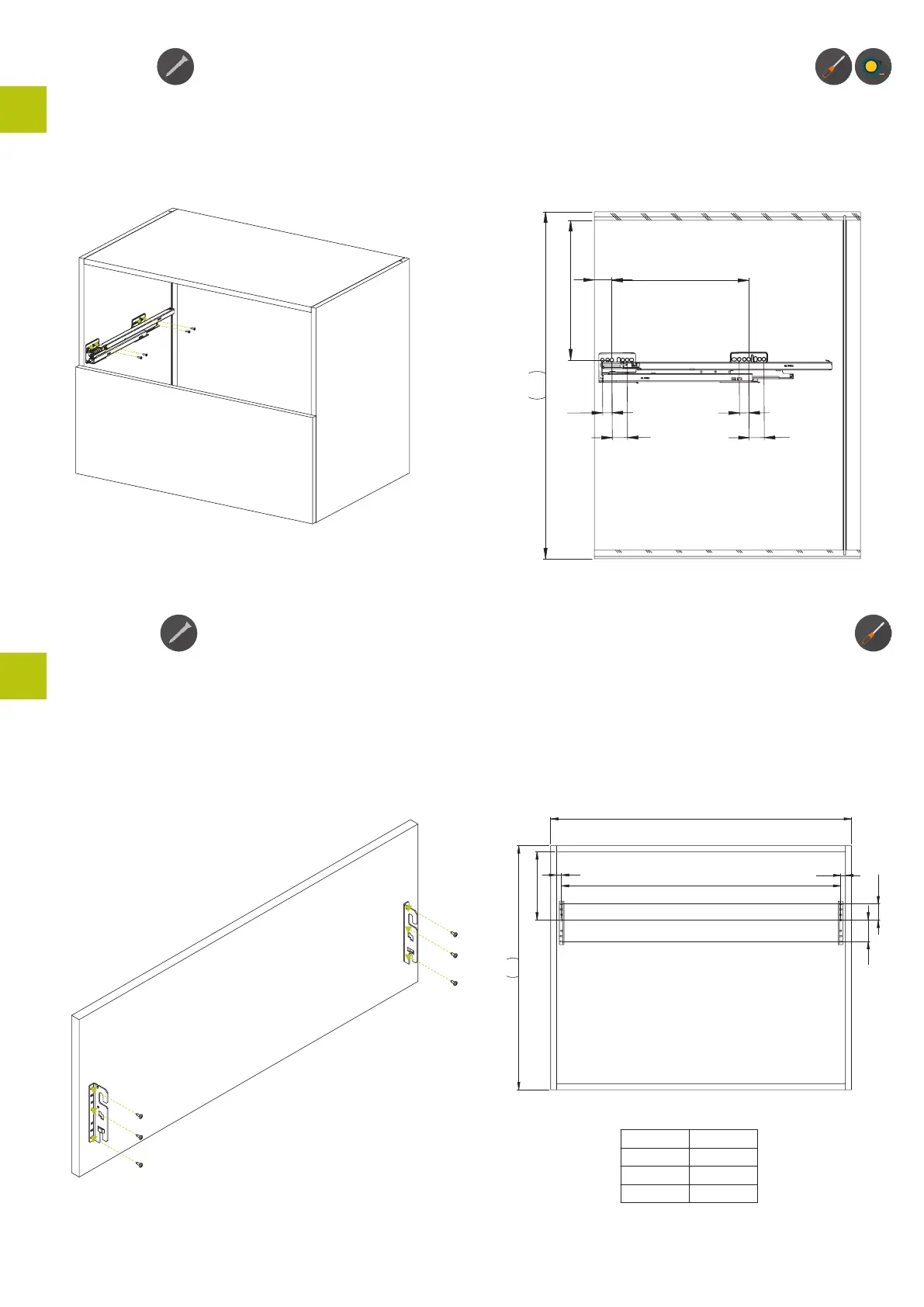

Fissare le guide B.
Fix the slides B.
Fixer le kit coulisses B.
Fijar el kit de guÍas B.
N°12 4x16
1
Fissare la coppia attacco antina D nell’anta, rispettando le quote.
Assemble the kit door fixing brackets D along qith the door respecting
the quotes.
Fixer le kit pattes de fixation sur la porte D du meuble en respectant les
dimensions.
Fijar el kit soportes de fijación de la puerta D en la puerta respectando las
medidas.
N°8 3,9x13
2
L. CABINET
730
204
=
=
A
48
64
L. CABINET A
800 mm
900 mm
1200 mm
736 mm
836 mm
1136 mm
