AIR4 UNIVERSAL RECEIVER
BETRIEBSTEILE
P
S
B
C
A
G
H
F
CH2
CH1

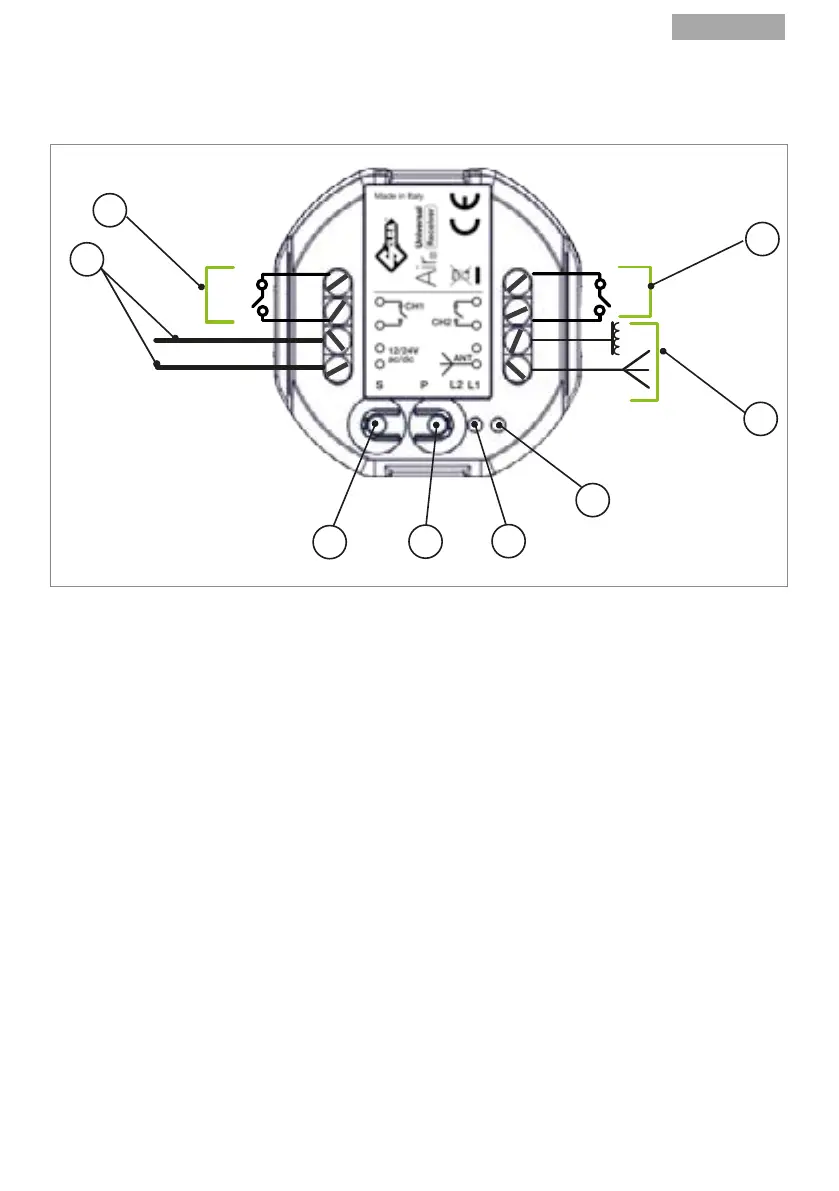

FIG.1
A. Antenne
Hinweise: Stellen Sie sicher, dass der Antennenempfänger nicht verdreht und / oder verbogen ist. um das beste
signal zu gewährleisten, muss es so gerade wie möglich sein.
B. LED L1
C. LED L2
P. Knopf P
S. Knopf S
F. 12/24V AC/DC Netzteilklemme.
Hinweise: Die Netzteilanschlüsse des Air4-Universalempfängers sind nicht gepolt. Das Netzteil (+) kann nach
Belieben des Benutzers an beide Klemmen angeschlossen werden.
G. Normalerweise oener Relaiskontakt RELAY 2 (CH2)
H. Normalerweise oener Relaiskontakt RELAY 1 (CH1)
Air4 Universal Receiver Technische Daten
Stromversorgung: 12 VAC/DC to 24 VAC/DC
Relaiskontakte: 3A-250VAC / 3A-30VDC
Frequenz : 433,92MHz
Maximale Anzahl der Tasten, die gespeichert werden können: 280
Die Stromquelle muss den Grenzwerten der Stromquellen der Klassen 1 (ES1) und 2 (PS2) gemäß der
Norm EN 62368-1 entsprechen.
