LEGENDA
F Fusibile (1.6 AT)
PI Pompa impianto
EV1-2 Bobina valvola gas
V Ventilatore
PF Pressostato fumi
VP Valvola pressostatica
M Modulatore
SM Sonda riscaldamento
TA Cronotermostato
EAR Elettrodo accensione/rivelazione
TRA Trasformatore d’accensione
TS Termostato sicurezza
FL Flussostato acqua
OP Orologio programmatore (solo x GB)
NOTA: Collegare il cronotermostato ai morsetti
15-16 del connettore “TA” dopo aver tolto il ponte.

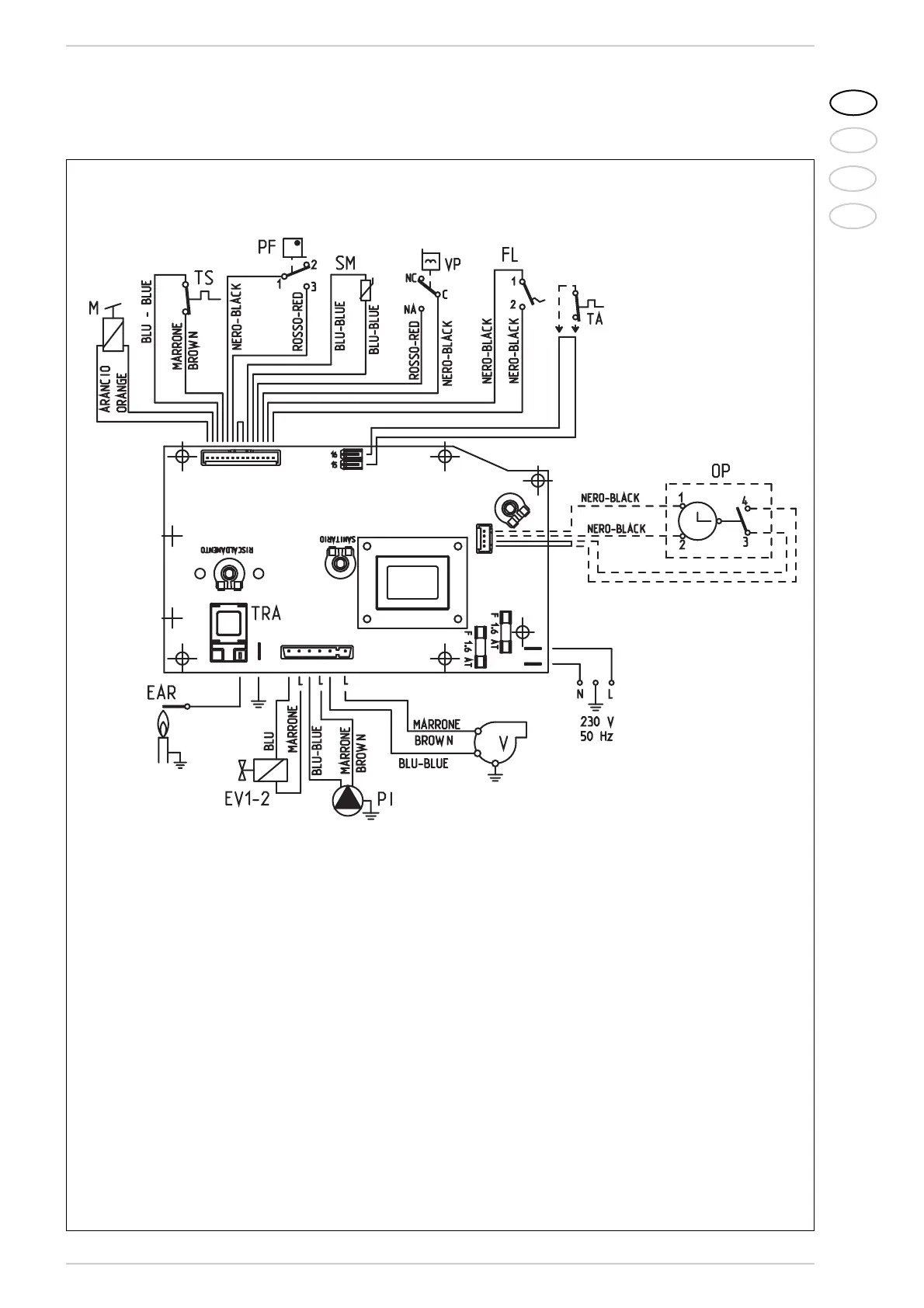

Fig. 13
2.12.3 Schema elettrico
CODICI RICAMBI CONNETTORI:
CN2 cod. 6299909
CN6 cod. 6299906
CN7 cod. 6299907
