IT
ES
PT
GB
14

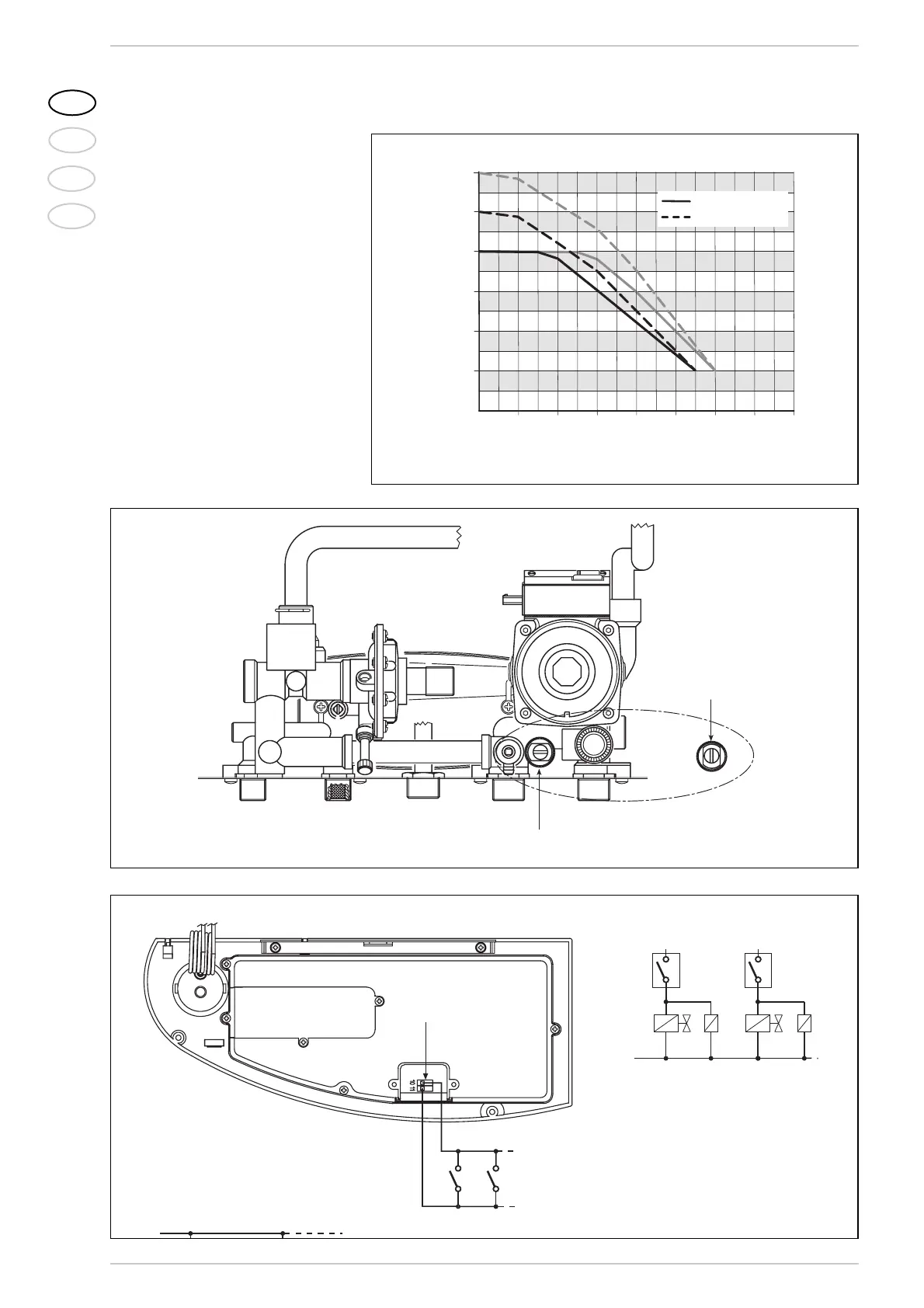

3.8 PREVALENZA DISPONIBILE
ALL’IMPIANTO
La prevalenza residua per l’impianto di
riscaldamento è rappresentata, in funzione
della portata, dal grafico di fig. 17.
Per ottenere la massima prevalenza dispo-
nibile all’impianto, escludere il by-pass ruo-
tando il raccordo in posizione verticale (fig.
17/a).
3.9 COLLEGAMENTO ELETTRICO
IMPIANTI A ZONE
Per la realizzazione di questa tipologia di
impianto utilizzare una linea elettrica a
parte sulla quale si dovranno allacciare i
termostati ambiente con relative valvole di
zona. ll collegamento dei micro o dei contat-
ti relè va effettuato sui morsetti 15-16 del
connettore “TA della scheda elettronica
dopo aver tolto il ponte esistente (fig. 18).
0
200
1600
140012001000800600400
PORTATA (l/h)
PREVALENZA RESIDUA (mbar)
500
400
100
200
300
30-35
25
Format.zip - Format.zip 5
600
30-35
25
By-pass inserito
By-pass escluso
Fig. 17
L
CR1
CR
Connettore "TA"
Fig. 18
By-pass inserito
By-pass escluso
Fig. 17/a
N
TA
TA1
VZ
R
VZ1
R1
NOTA: I relé vengono impiegati solo nel ca
s
le valvole di zona siano prive di mic
r
LEGENDA
TA-TA1 Termostato ambiente di zona
VZ-VZ1 Valvola di zona
R-R1 Relé di zona
CR-CR1 Contatto relé o micro valvola di zona
