16
dere nel seguente modo
(fig. 22/a):
Collegare la colonnina o un manometro
solo alla presa a valle della valvola gas.
Scollegare il tubetto della presa VENT
della valvola (5 fig. 21).
Togliere il cappuccio (1) del modulatore.
Porre la manopola del potenziometro
sanitario al massimo.
Accendere la caldaia agendo sul commu-
tatore a quattro vie ed aprire totalmente
un rubinetto acqua calda sanitaria.
Ricordare che per le regolazioni le rota-
zioni in senso orario aumentano la pres-
sione quelle in senso antiorario la dimi-
nuiscono.
Regolare la pressione massima agendo
sul dado (3) e ricercare il valore della
pressione massima indicato in Tabella 4.
Solo dopo aver effettuato la regolazione
della pressione massima, regolare la
minima.
Disinserire l’alimentazione del modulato-
re, mantenere il rubinetto acqua sanita-
ria aperto.
Tenere bloccato il dado (3) e girare la
vite/dado (2) per ricercare il valore della
pressione minima indicata in Tabella 4.
Spegnere e riaccendere più volte la cal-
daia, mantenendo sempre aperto il rubi-
netto acqua calda sanitaria e verificare
che le pressioni massima e minima corri-
spondano ai valori stabiliti; se necessario
correggere le regolazioni.
Effettuate le regolazioni accertarsi
che sia reinserita l’alimentazione al
modulatore.
Reinserire il tubetto sulla presa VENT
della valvola.
Staccare il manometro avendo cura di
riavvitare la vite di chiusura della presa
di pressione.
Rimettere il cappuccio in plastica (1) sul
modulatore e sigillare il tutto eventual-
mente con goccia di colore.
3
2
1

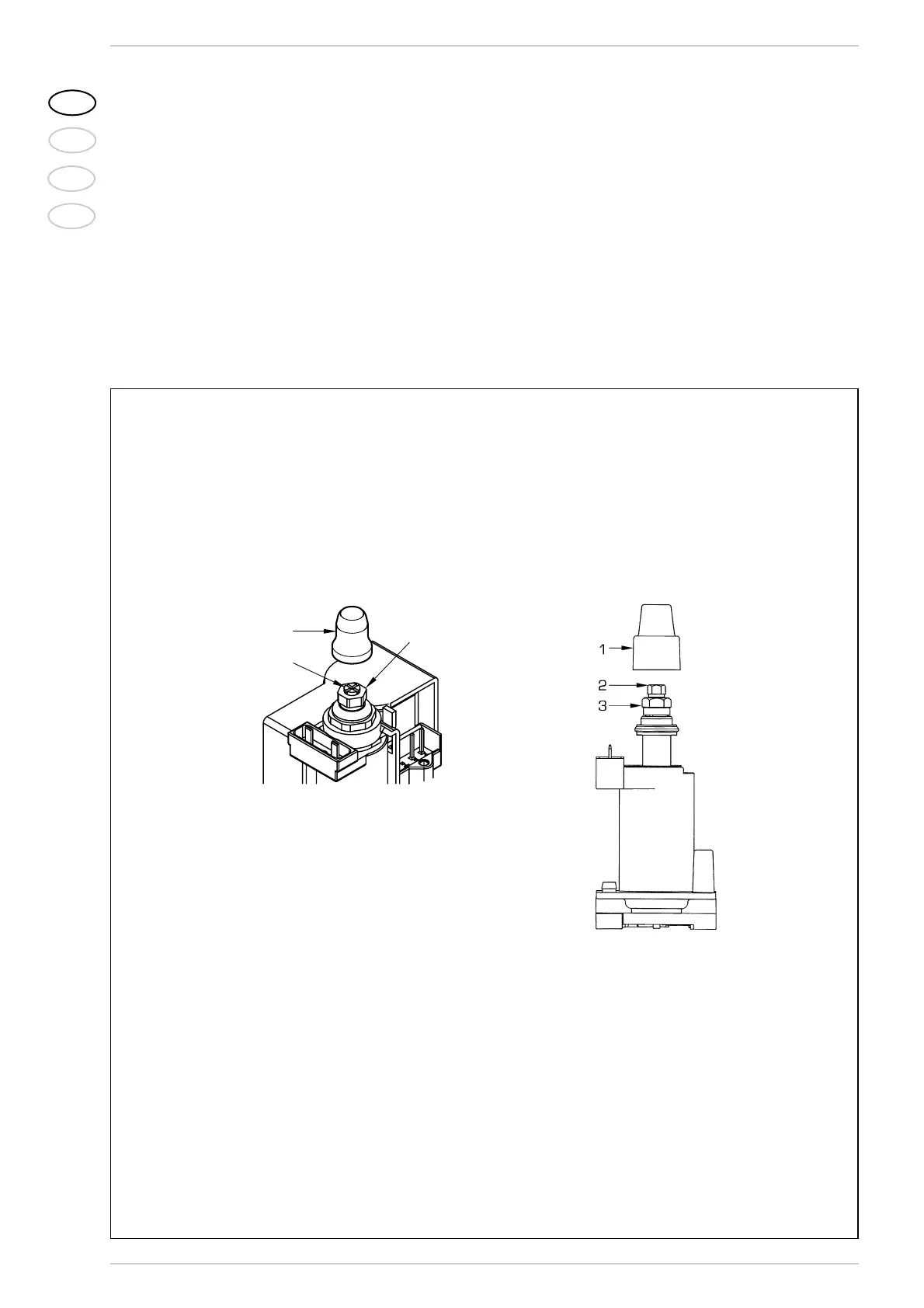

Fig. 22/a
LEGENDA
1 Cappuccio in plastica
2 Regolazione pressione minima
3 Regolazione pressione massima
SIT 845 SIGMA HONEYWELL VK 4105M
SIEMENS VGU 50
