1.1 INTRODUCCION
“FORMAT.zip 5 25 BF TS” son grupos tér-
micos compactos que funcionan con gas
para la calefacción y la producción de agua
caliente sanitaria, diseñadas y fabricadas
para satisfacer las exigencias de la con-
strucción de edificios residenciales colecti-
vos y de las modernas instalaciones com-
plementarias. Están conformes a las direc-
tivas europeas 90/396/CEE,
2004/188/CE, 2006/95/CE,
92/42/CEE y con las normas europeas EN
297 - EN 483. Pueden ser alimentadas por
gas natural (G20) y por GPL (G30 - G31).
Seguir las instrucciones incluidas en este
manual para una correcta instalación y un
perfecto funcionamiento del aparato.
25
IT
ES
PT
GB
1 DESCRIPCION DE LA CALDERA

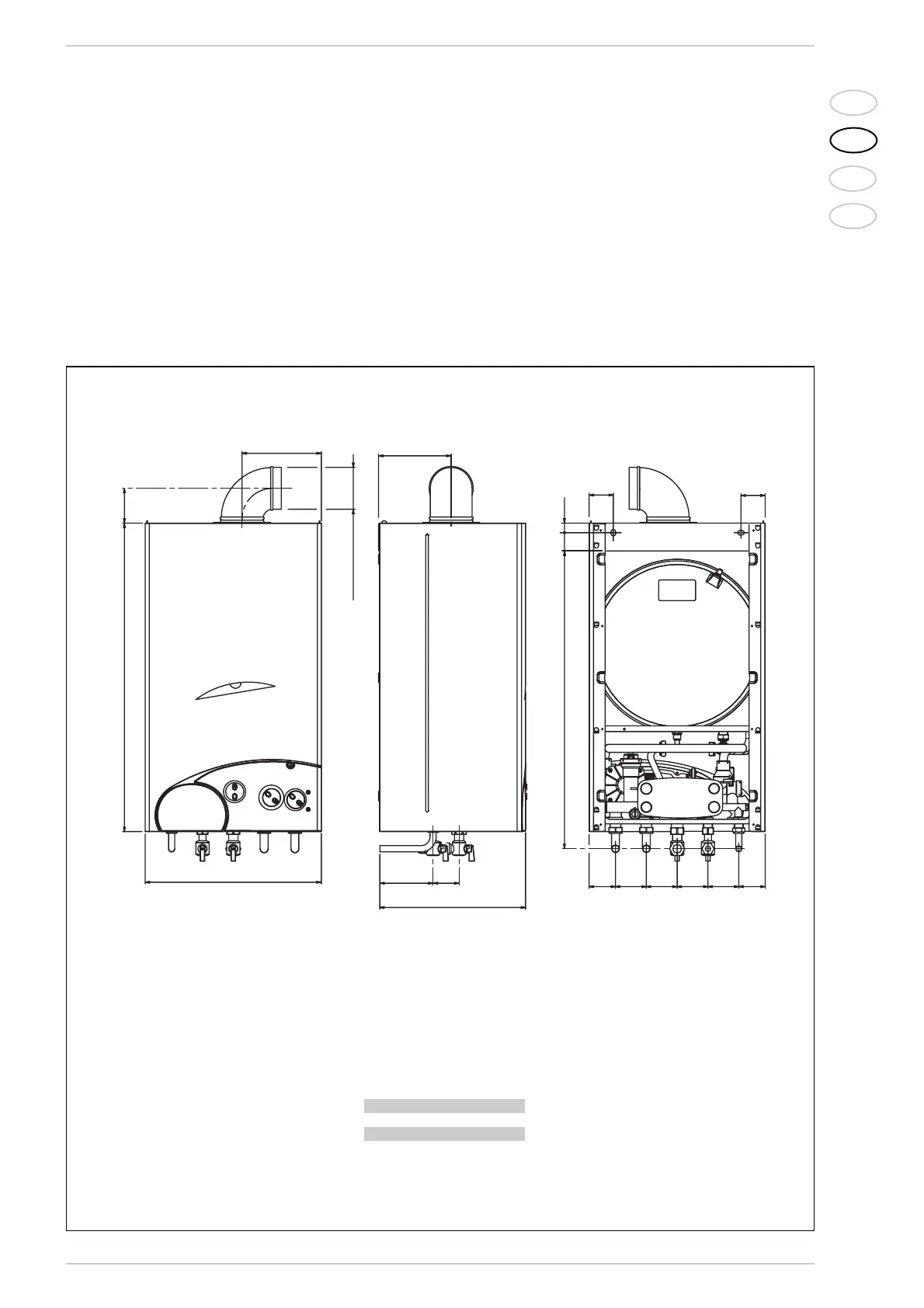

1.2 DIMENSIONES
K
80
Ø 60/100
165
55
55
22
677
70
70
70 70
=
=
R
M
GE
U
700
L
125
60
335
41
CONEXIONES
R Retorno instalación 3/4”
M Ida instalación 3/4”
G Alimentación gas 3/4”
E Entrada agua sanitaria 1/2”
U Salida agua sanitaria 1/2”
DIMENSIONES
L mm 400
Kmm 180
Fig. 1
