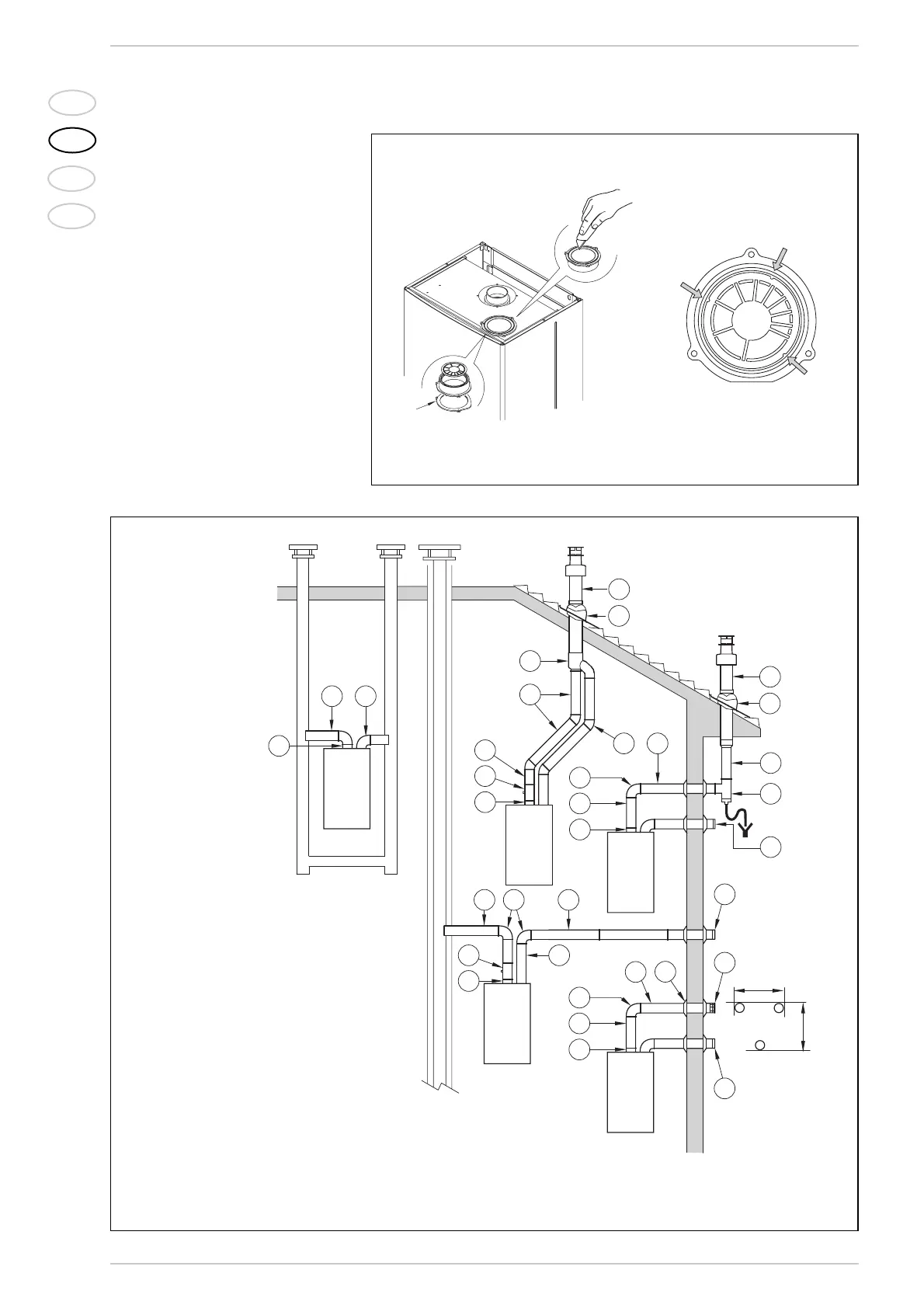

2.8.1 Kit conductos separados (fig. 8)
El kit conductos separados cód. 8089904
está suministrado con diafragma de aspira-
ción que debe emplearse, en función de la pér-
dida de carga máxima permitida en ambos
conductos, como explicado en fig. 8/a.
Para utilizar la toma de aire en esta tipología de
descarga es necesario realizar las siguientes
operaciones (fig. 9):
– Elimine el fondo de la toma de aire cortándo-
lo con una herramienta (a);
– Vuelque la toma de aire (b) y sustituya la
junta (5) con aquella suministrada en el kit
cód. 8089904;
– Introduzca, hasta llevarlo al tope, el diafrag-
ma aspiración suministrado en el kit cód.
8089904.
Ahora es posible introducir la prolongación o la
curva en la respectiva sede para completar la
aspiración (no se requiere
el uso de ninguna
junta o sellador).
max 0,5 m
max 0,5 m
C12
B52
1
4
9
C52
B52
C32
C42
3
2
11
10
C82
B22
6
5
6
12
3
11
10
3
7
1
8
3
1
3
2
3
3 2
1
3
2
3
6
3
1
8 3
LEYENDA
1 Kit conductos separados cód. 8089904
2 a Curva a 90° MF (n° 6) cód. 8077410
2 b Curva a 90° MF aislada cód. 8077408
3 a Prolongación L. 1000 (n° 6) cód. 8077309
3 b Prolongación L. 1000 aislada cód. 8077306
3 c Prolongación L. 500 (n° 6) cód. 807308
4 Terminal de descarga cód. 8089501
5 Kit virolas int. – ext. cód. 8091500
6 Terminal de aspiración cód. 8089500
7 Curva a 45° MF (n° 6) cód. 8077411
8 Recuperación condensación L 135
cód. 8092800
9 Colector cód. 8091400
10 Teja con articulación cód. 8091300
11 Terminal salida techo L. 1390 cód. 8091201
12 Tee recuperación condensación cód. 8093300
(a)
(b)
5
Fig. 9
Fig. 9/a
ATENCIÓN: En la tipología C52 los conductos de descarga y aspiración no pueden salir en paredes opuestas.
ATENCIÓN: Las tres sedes previ-
stas sobre el diafragma permiten
el montaje, en la toma de aire, en
una sola posición.
