CN6
CN2
CN7
LEYENDA
F Fusible (1.6 AT)
PI Bomba instalación
EV1-2 Bobina válvula de gas
V Ventilador
PF Presóstato humos
VP Válvula presostática
M Modulador
SM Sonda calefacción
TA Cronotermóstato
EAR Electrodo de encendido/detección
TRA Transformador de encendido
TS Termóstato de seguridad
FL Medidor de flujo
OP Reloj programador (sólo x GB)
Nota: El cronotermóstato debe ser conectado
a los bornes 15-16 del conector “TA” luego de
haber quitado el puente.

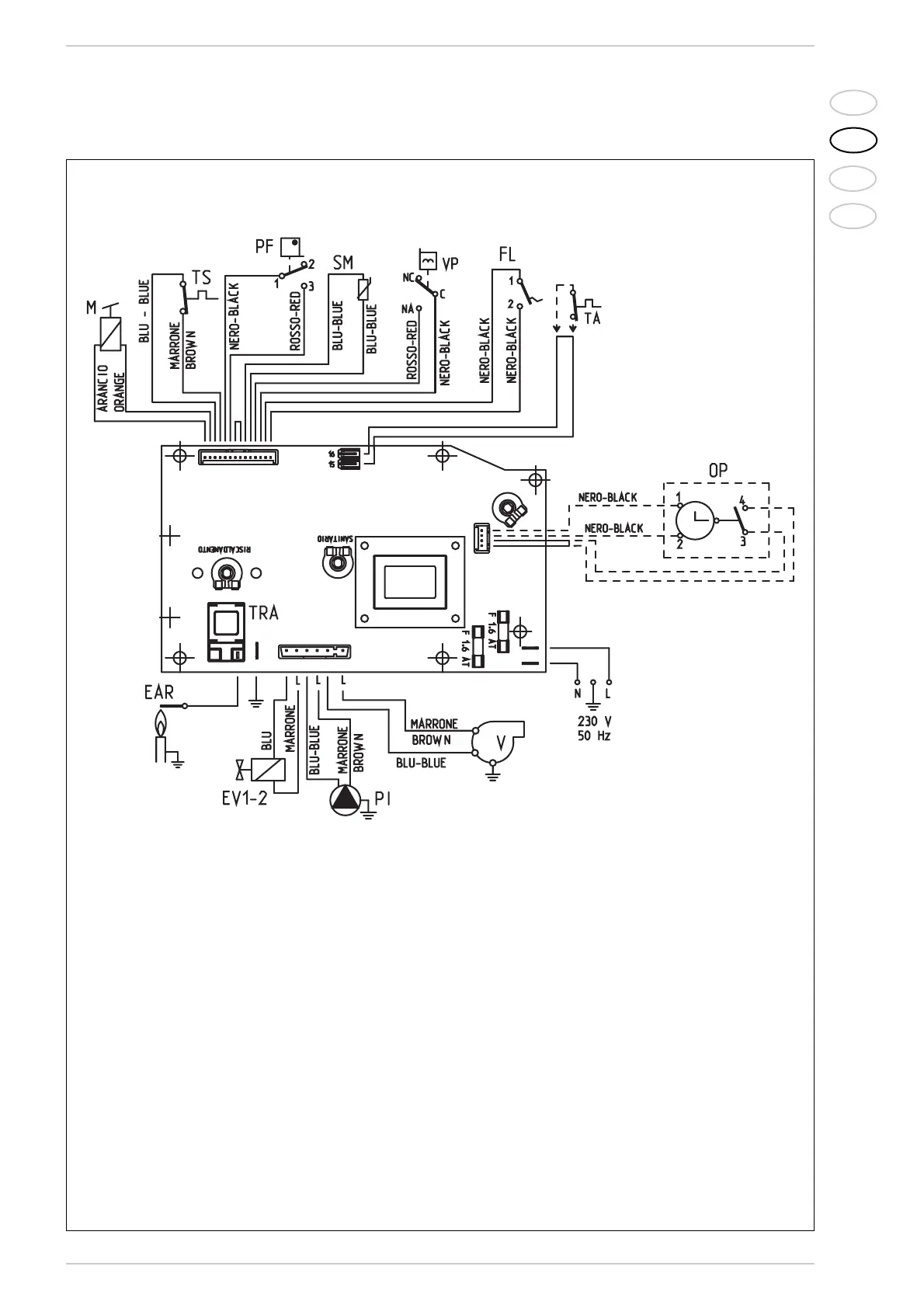

Fig. 13
2.11.3 Esquema eléctrico
CÓDIGOS REPUESTOS CONECTORES:
CN2 cód. 6299909
CN6 cód. 6299906
CN7 cód. 6299907
