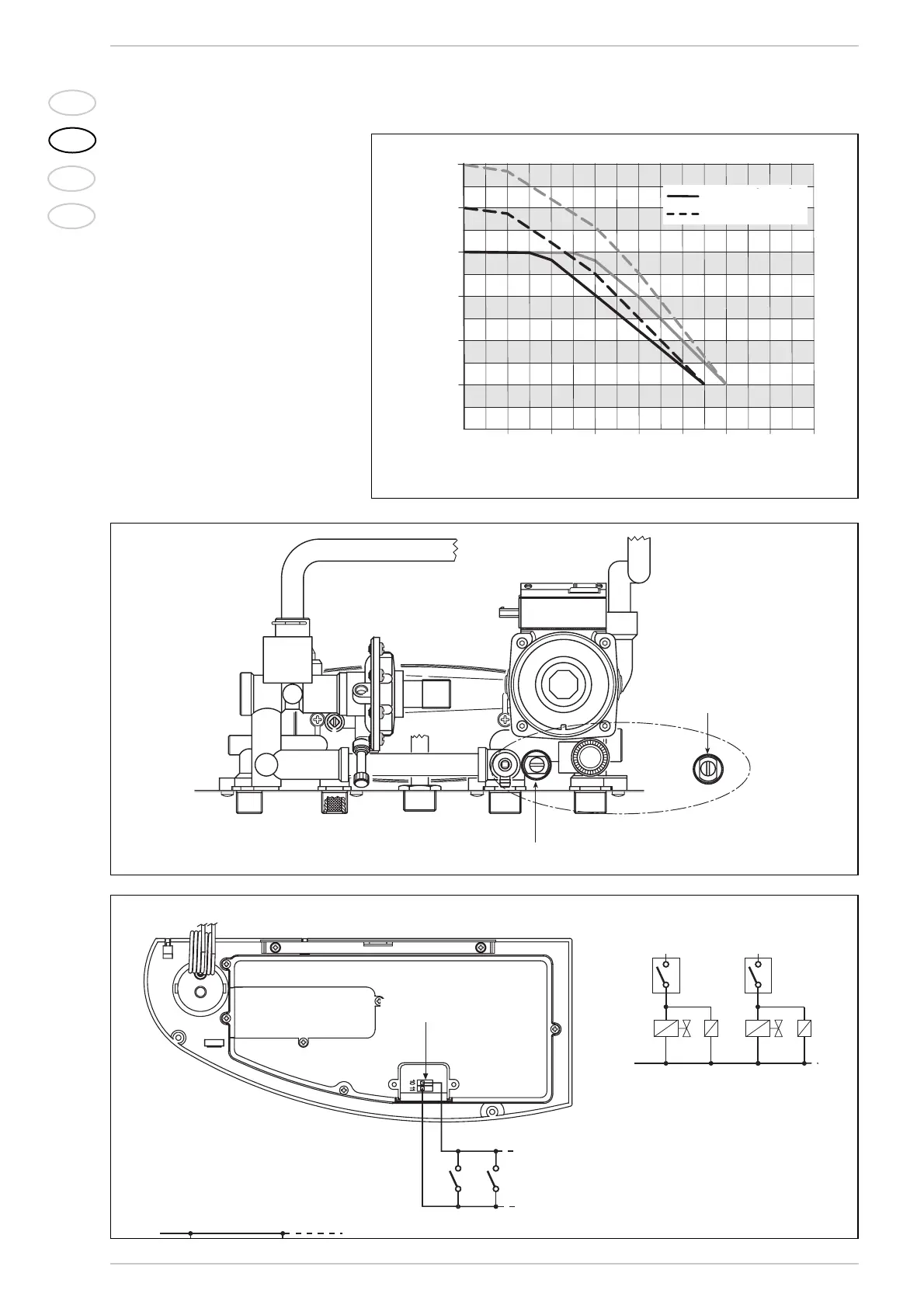

3.8 ALTURA DE ELEVACION
DISPONIBLE EN LA INSTALACION
La altura de elevación disponible en la instala-
ción de calefacción está representada, en fun-
ción de la capacidad, del gráfico de la fig. 17.
Para obtener la máxima prevalencia dispo-
nible en la instalación, excluir el by-pass
rotando el racord en posición vertical (fig.
17/a).
3.9 CONEXIONES ELECTRICAS
PARA INSTALACIONES DE ZONAS
Para la realización de esta tipología de
instalación utilice una línea eléctrica aparte
sobre la cual se deberán conectar los
termóstatos ambientes con las relativas
válvulas de zona. La conexión de los micro o
de los contactos de los relé se efectúa en
los bornes 15-16 “TA” de la ficha electróni-
ca después de haber eliminado el puente
existente (fig. 18).
LEYENDA
TA-TA1 Termóstato ambiente de zona
VZ-VZ1 Válvula de zona
R-R1 Relé de zona
CR-CR1 Contacto relé o inicio válvula de zona
Conector “TA”
NOTA: Los relé se emplean sólo en el caso
que las válvulas de zona no posean el
micro.
By-pass insertado (en funcionamiento)
By pass excluido
Fig. 17
