4.5.1
Regulaciones de las presiones
de la válvula
Para efectuar la calibración de las presio-
nes máximas y mínimas en las válvulas pro-

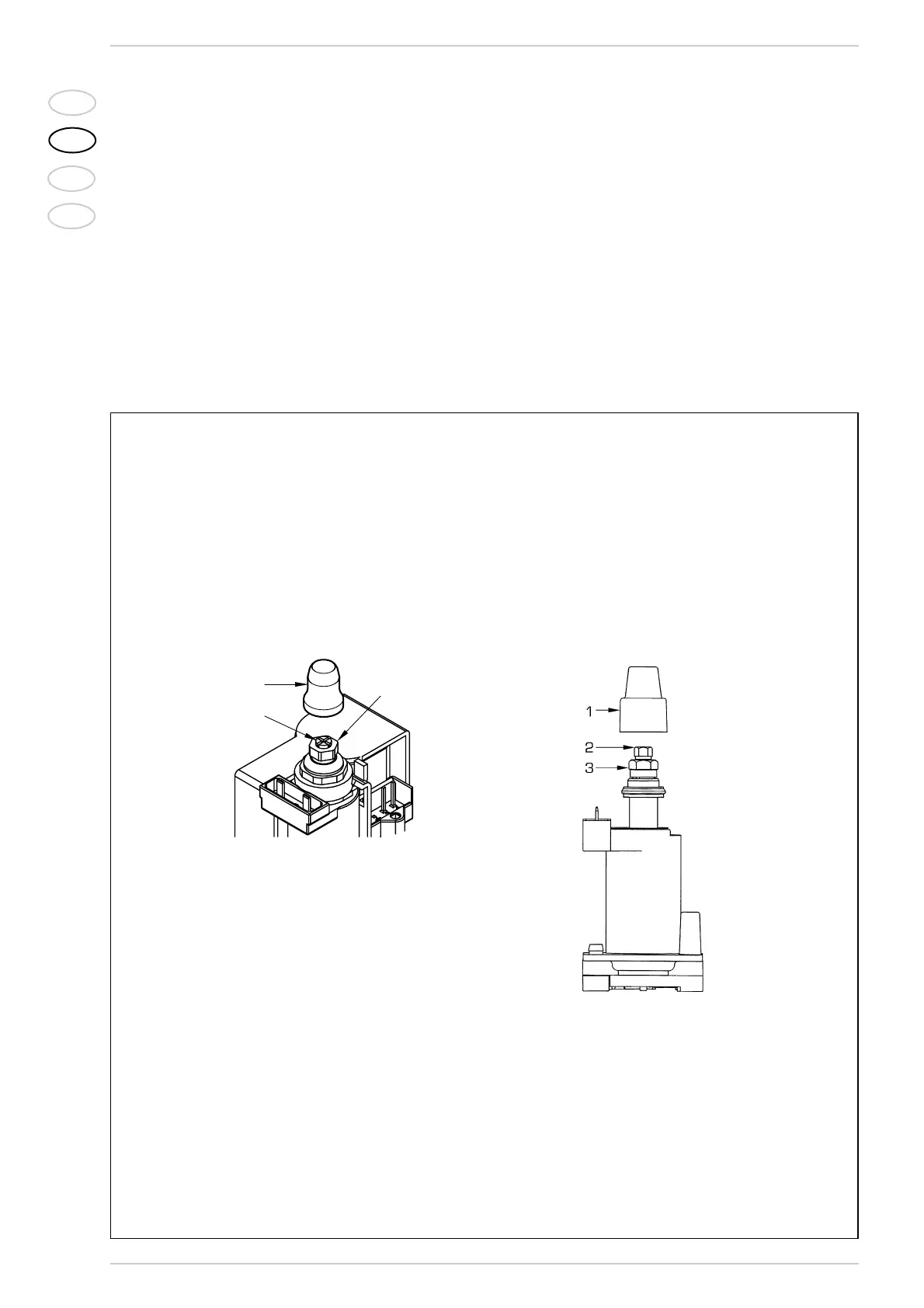

ceder del modo siguiente (fig. 22/a):
– Conectar la columna o un manómetro
sólo a la toma aguas abajo de la válvula
de gas.
Desconecte el tubo de la toma VENT
de la válvula (5 fig. 21).
– Quitar la capucha (1) del modulador.
– Poner el pomo del potenciómetro sanita-
rio al máximo.
– Encender la caldera accionando el con-
mutador de cuatro vías y abrir totalmen-
te un grifo de agua caliente sanitaria.
– Recuerde que para las regulaciones las
rotaciones en sentido horario aumentan
la presión, aquellas en sentido antihora-
rio la disminuyen.
– Regular la presión máxima accionando
sobre la tuerca (3) con una llave fija
buscando el valor de la presión máxima
indicada en la Tabla 4.
– Sólo luego de haber efectuado la regula-
ción de la presión máxima, regular la
mínima.
– Desconectar la alimentación del modula-
dor, mantener el grifo de agua sanitaria
abierto.
– Tener bloqueada la tecla (3) girar el tor-
nillo/tuerca (2) para buscar el valor de
la presión mínima indicada en la Tabla 4.
– Apagar y encender nuevamente varias veces
la caldera, manteniendo siempre abierto el
grifo del agua caliente sanitaria y verificando
que las presiones máximas y mínimas corre-
spondan a los valores establecidos; si es
necesario corregir las regulaciones.
– Efectuadas las regulaciones asegúrese que
esté conectada la alimentación al modulador.
– Conectar nuevamente el tubo en la toma
VENT de la válvula.
– Desconectar el manómetro teniendo cuidado
de enroscar el tornillo de cierre de la toma
de presión.
– Colocar nuevamente la capucha de plástico
(1) sobre el modulador y sellar todo eventual-
mente con gota de color.
