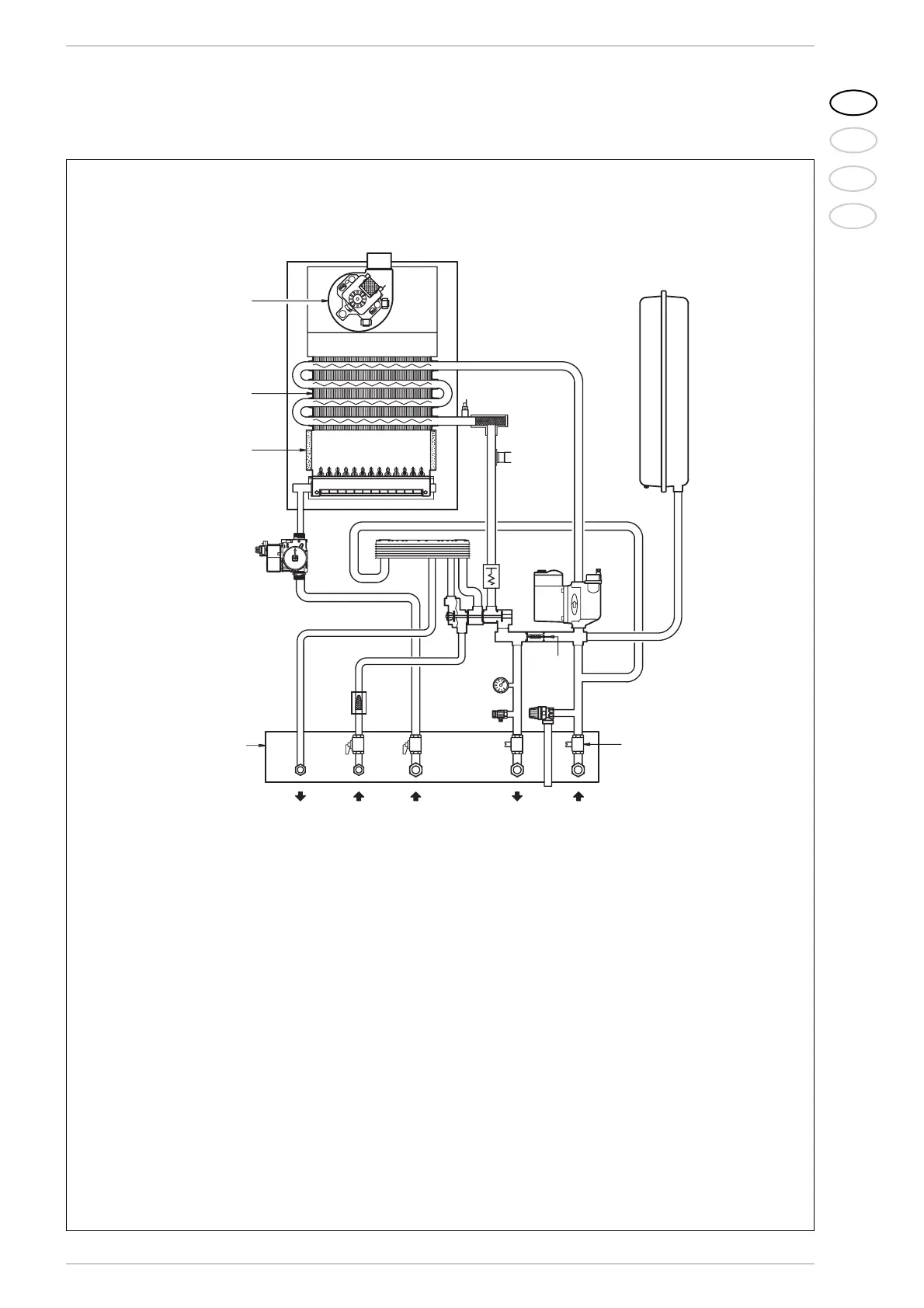

1.4 SCHEMA FUNZIONALE
Fig. 2
LEGENDA
1 Ventilatore
2 Scambiatore primario
3 Camera combustione
4 Valvola gas
5 Scambiatore sanitario a piastre
6 Valvola pressostatica
con caricamento
7 Sonda riscaldamento (SM)
8 Termostato sicurezza
9 Valvola sfogo aria
10 Circolatore
11 Vaso espansione
12Valvola sicurezza
13 Scarico caldaia
14 Flussostato acqua
15 Termomanometro
16 By-pass automatico
17 Filtro acqua sanitario
18 Rubinetto ritorno impianto (optinal)
19 Rubinetto mandata impianto (optional)
20 Rubinetto acqua sanitaria (optional)
21 Rubinetto gas (optional)
22 Piastra raccordi (optional)
27 Aqua Guard Filter System
