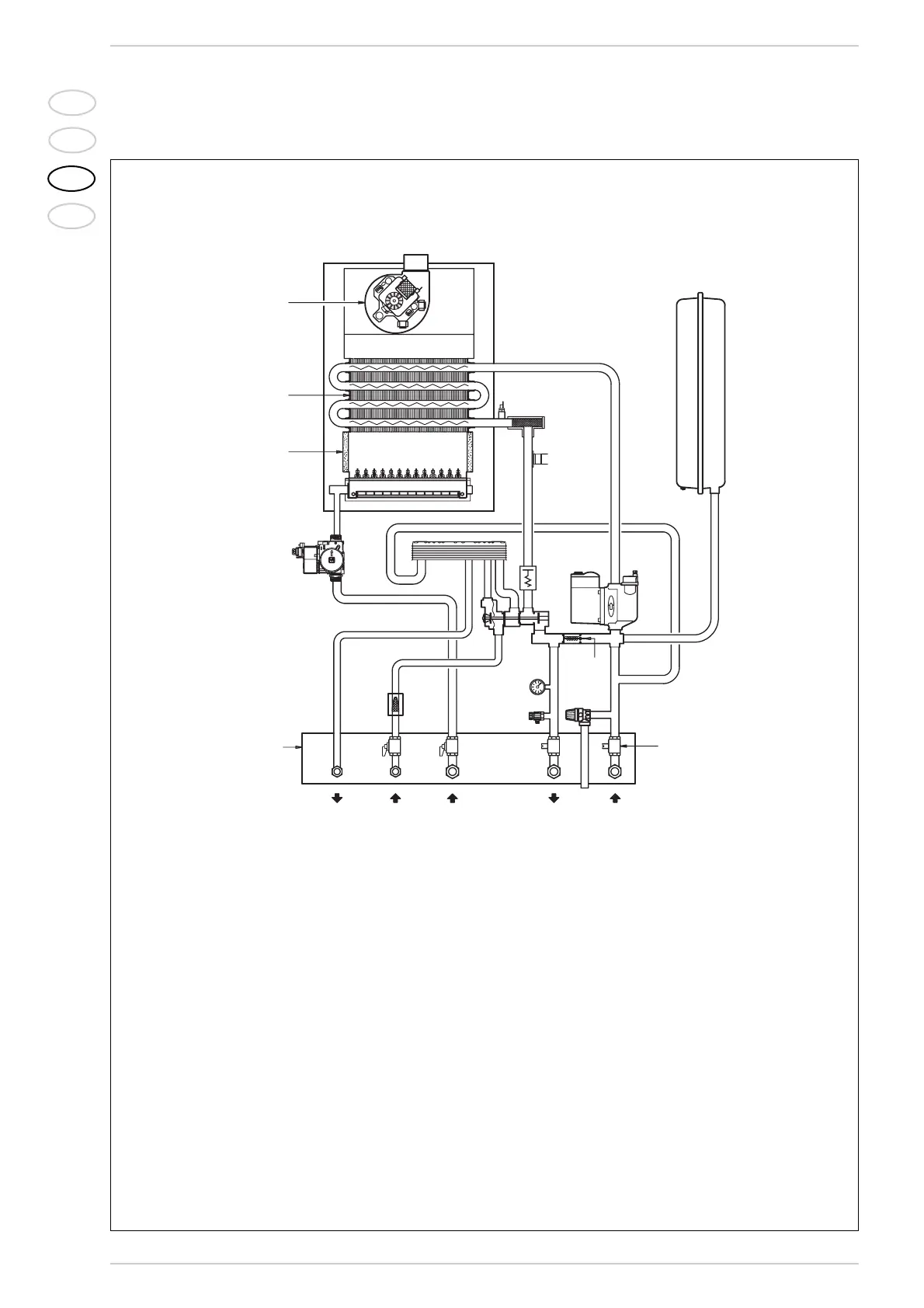

1.4 ESQUEMA FUNCIONAL
Fig. 2
LEGENDA
1 Ventilador
2 Permutador primário
3 Câmara de combustão
4 Válvula gás
5 Permutador sanitário de azulejos
6 Válvula pressostática con carregamento
7 Sonda aquecimento (SM)
8 Termóstato de segurança
9 Purgador do ar
10 Bomba
11 Vaso de expansão
12 Válvula de segurança
13 Descarga caldeira
14 Fluxóstato de água
15 Termómanometro
16 By-pass automático
17 Filtro água sanitária
18 Torneira retorno instalação (optinal)
19 Torneira ida instalação (optional)
20 Torneira água sanitária (optional)
21 Torneira gás (optional)
22 Placa ligações (optional)
27 Aqua Guard Filter System
