máxima e mínima nas válvulas gás, proce-
da do seguinte modo (fig. 22/a):
Ligue a coluna ou um manómetro sólo à
tomada a jusante da válvula do gás.
Desligue o tubo da tomada VENT da
válvula (5 fig. 21).
Tire a cápsula (1) do modulador.
Ponha o manípulo do potenciómetro de
água quente no máximo.
Acenda a caldeira no comutador de qua-
tro vias e abra completamente uma tor-
neira de água quente.
Para as regulações lembre-se que as
rotações no sentido dos ponteiros do
relógio aumentam a pressão e as no
sentido inverso a diminuem.
Regule a pressão máxima na porca (3)
procurando o valor da pressão máxima
indicado na Tabela 4.
depois de ter feito a regulação da
pressão máxima, regule a mínima.
Desligue a alimentação do modulador,
mantenha a torneira de água quente
aberta.
Segure na porca (3) gire o
parafuso/porca (2), para procurar o
valor da pressão mínima indicada na
Tabela 4.
Apague e acenda várias vezes a caldeira,
mantendo sempre a torneira de água
quente aberta e verifique se a pressão
máxima e mínima correspondem aos
valores estabelecidos; se necessário
corrija as regulações.
Depois de efectuadas as regulações cer-
tifique-se que seja ligada a alimentação
do modulador.
Introduza novamente o tubo na tomada
VENT da válvula.
Desligue o manómetro tendo o cuidado
de apertar o parafuso de fecho da toma-
da de pressão.
Ponha novamente a cápsula de plástico
(1) no modulador e sele tudo, possivel-
mente com uma gota de tinta.
3
2
1

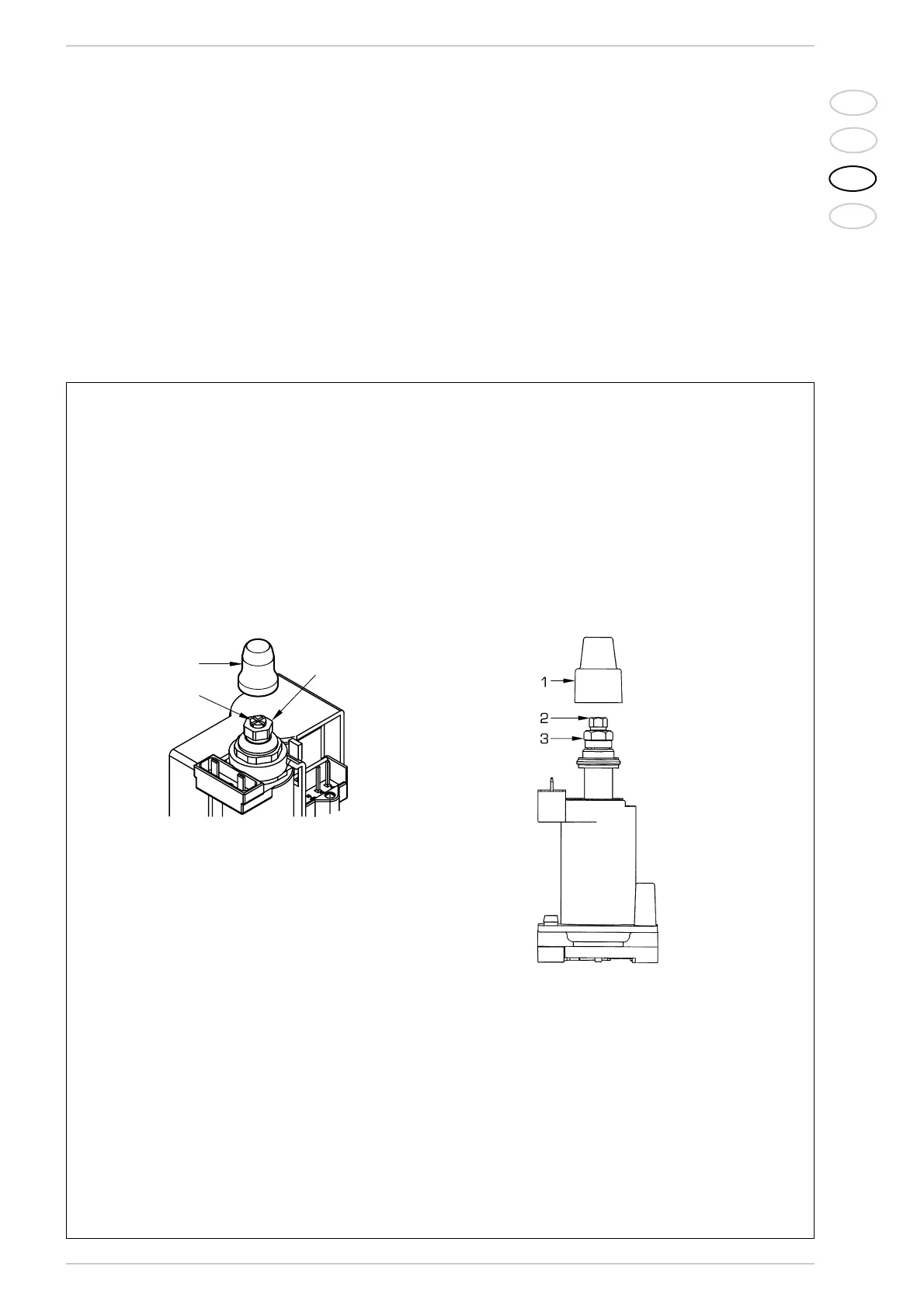

Fig. 22/a
LEGENDA
1 Cápsula de plástico
2 Regulação pressão mínima
3 Regulação pressão máxima
SIT 845 SIGMA HONEYWELL VK 4105M
SIEMENS VGU 50
