1.1 INTRODUCCION
MURELLE HE son grupos térmicos pre-
mezclados por condensación que aplican la
tecnología del microprocesador para el
control y la gestión de las funciones.
Son aparatos conformes a las directivas
europeas 90/396/CE, 2004/108/CE,
2006/95/CE y 92/42/CEE.
Atenerse a las instrucciones de este
manual para la correcta instalación y el
perfecto funcionamiento del aparato.
1 DESCRIPCION DE LA CALDERA
107
125 60
ø 60/100
125
190
760 15
85
70 70
40
71
R
M
G
R3
M2
107
125
60
42,5
450
170
135
385
=
=
700
65
R
M
G
92,5
C
C
=
=
350
S3
G

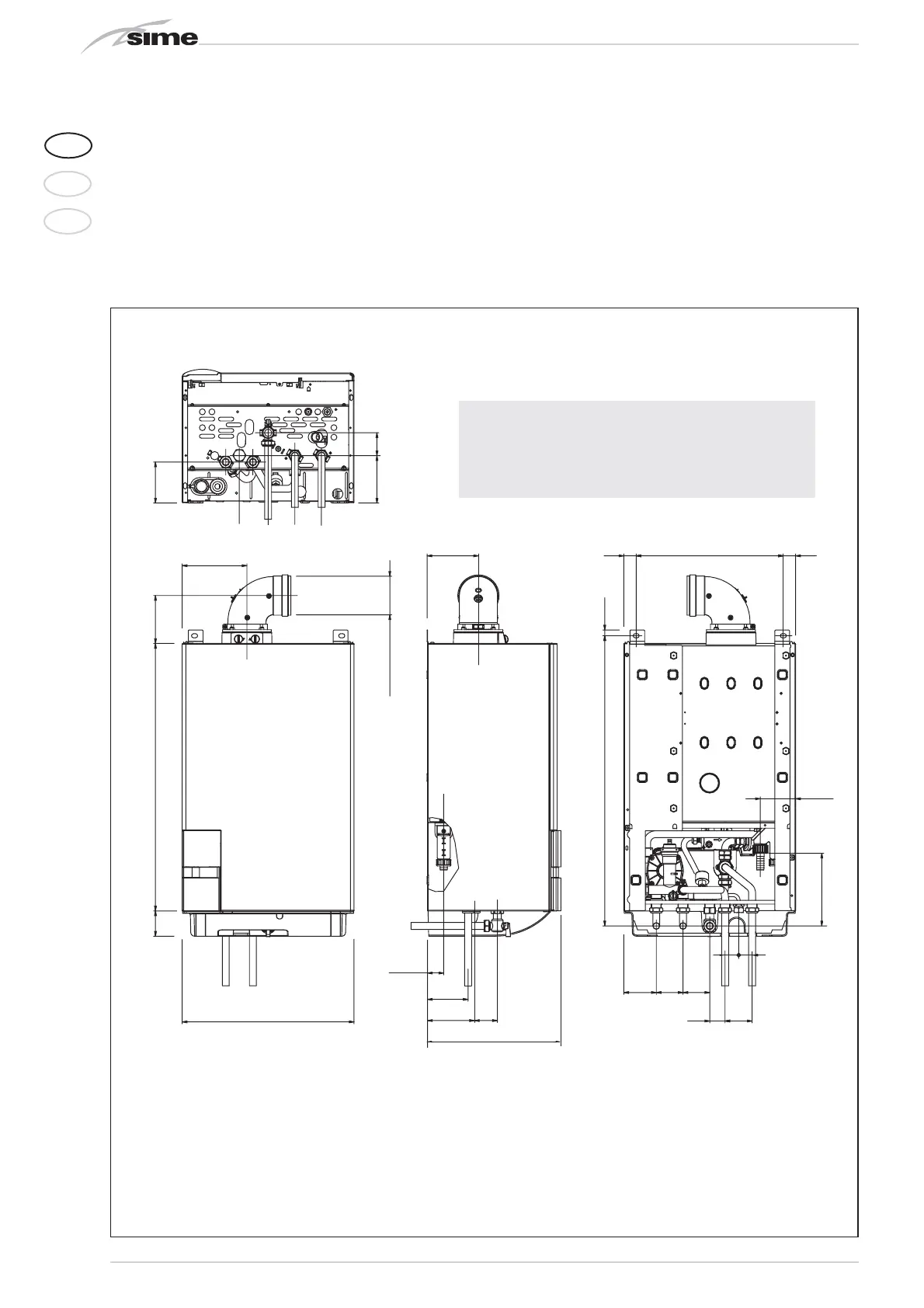

Fig. 1
CONEXIONES
R Retorno instalación G 3/4” (UNI - ISO 228/1)
M Ida instalación G 3/4” (UNI - ISO 228/1)
G Alimentación gas G 3/4” (UNI - ISO 228/1)
R3 Retorno calentador G 3/4” (UNI - ISO 228/1)
M2 Impulsión calentador G 3/4” (UNI - ISO 228/1)
S3 Descarga condensación ø 25
C Carga instalación G 1/2” (UNI - ISO 228/1)
1.2 DIMENSIONES
1.2.1 MURELLE HE 12-20-25-30-35 BFT
ATENCIÓN: La versión “BFT” está preparada para la conexión de
un calentador remoto. Para utilizarla como caldera de SÓLO
CALEFACCIÓN es necesario:
- desconectar la sonda del calentador (SB)
- programar el PAR 2 en 4.
La operación debe ser ejecutada por personal técnico autorizado.
