5

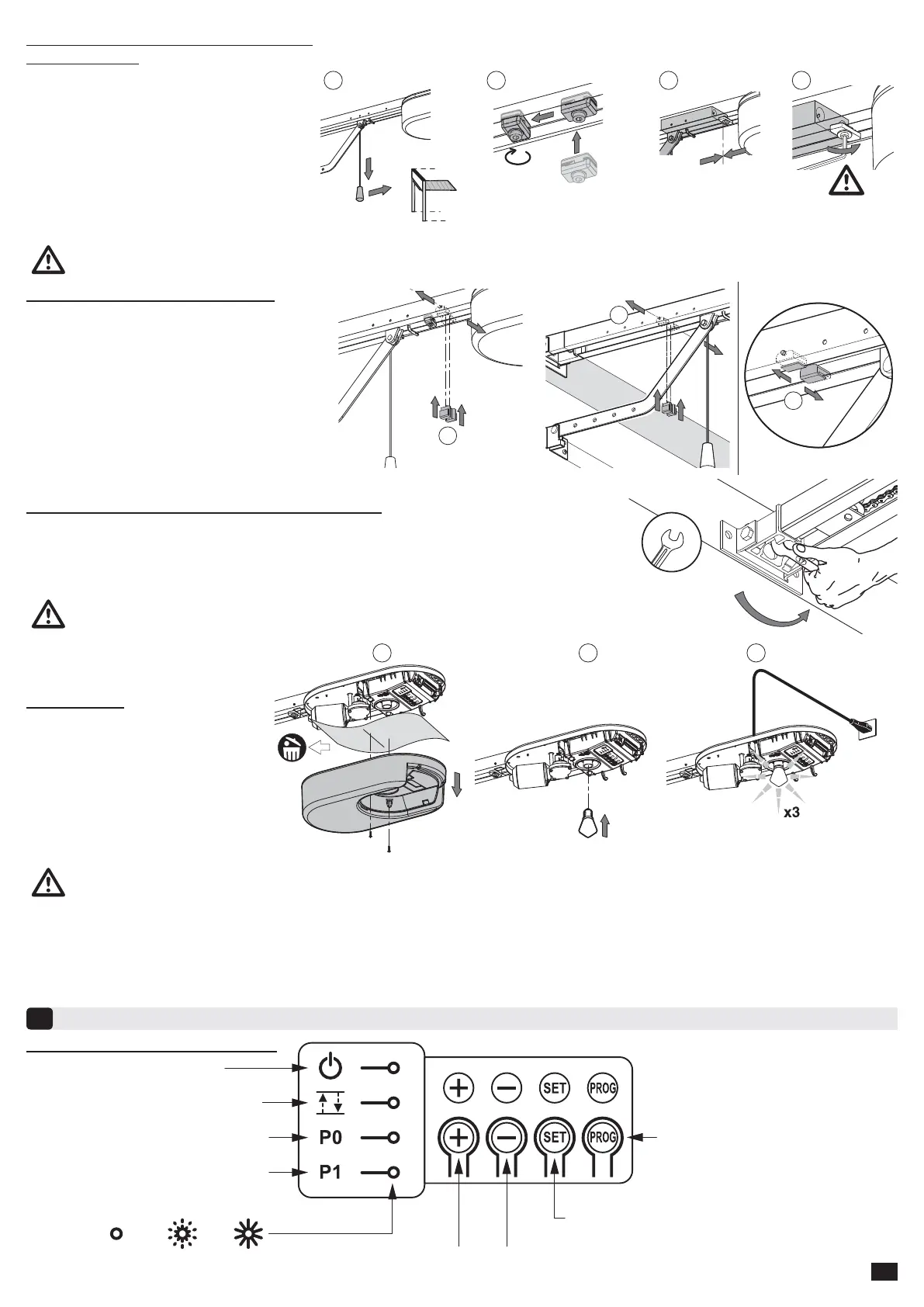

Netzanschluss
1- Antriebsgehäuse abnehmen und
Schutzblatt entfernen.
2- Glühlampe einschrauben.
3- An das Netz anschließen.
Spannung der Kette bzw. des Zahnriemens überprüfen
- Die Schienen werden mit einer voreingestellten, kontrollierten Spannung geliefert. Falls erforder-
lich, die Spannung nachstellen.
Montage der Führungspuffer für die Kette
(Nur für Führungsschienen mit Kette.)
Diese Puffer verringern die Laufgeräusche, die durch
die Reibung der Kette an der Schiene entstehen.
Jeden der Puffer jeweils in das erste Loch der Schiene
außerhalb der Endanschläge einsetzen.
- Darauf achten, den Puffer so weit wie möglich hi-
neinzudrücken, so dass der Positionierzapfen außen
über die Schiene hinausragt.
Befestigung und Einstellung des Endanschlags
Tor-Auf-Bewegung
1- Den Laufwagen mit Hilfe der manuellen Notentriegelung
aus dem Mitnehmer entkoppeln und das Tor in die Tor-
Auf-Stellung bringen.
2- Nicht so weit wie möglich öffnen, sondern das Tor so po-
sitionieren, dass es seine Endanschläge nicht erreicht.
3- Endanschlag in die Führungsschiene setzen und um 90°
drehen.
4- Endanschlag direkt am Laufwagen positionieren.
5- Befestigungsschraube nicht zu fest anziehen.
P0
P0
P1
+
S
E
T
P
R
O
G
-
P1
P0
P
0
P1
+
S
E
T
P
R
O
G
-
P1
P0
P
0
P
1
+
S
E
T
P
R
O
G
-
P1
1 2 3
17 mm
1
2
3
90°
1 4 2 3
Hinweis: Nicht die mit der Fürungsschiene gelieferten Endanschläge verwenden.
Das Netzkabel an eine dazu vorgesehene, den Anforderungen entsprechende Steckdose anschließen. Die Stromleitung muss mit einer Schutzvorrichtung
(Sicherung oder LS-Schalter 16 A) und einem FI-Schalter (30 mA) ausgerüstet sein.
Eine Vorrichtung zum allpoligen Abschalten muss vorgesehen werden:
- Entweder durch ein Netzkabel mit einem Netzstecker.
- Oder durch einen Schalter, der einen Trennungsabstand zwischen den Kontakten von mindestens 3 mm für jeden Pol gewährleistet (s. Euro-Norm EN60335-1).
Stellen Sie sicher, dass die manuelle Notentriegelung sich in einer Höhe von maximal 1,80 m vom Boden befi ndet. Falls erforderlich, Zugseil verlängern.
Das Spanngummi oder die Spannfeder dürfen während des Betriebs nie vollkommen
zusammengedrückt sein.
Einstellung und Programmierung
5
Erläuterung Kontrollanzeige:
Kontrollanzeige - Funktion (rot)
Kontrollanzeige - Parameter P0-P1 (grün)
Kontrollanzeige - Selbstlernzyklus (grün)
leuchtet nicht blinkt leuchtet kontinuierlich
2 Sek. drücken: Einlernen der Funkhandsender
7 Sek. drücken: Löschen der Funkhandsender
Appui 0,5 s.: sélection d'un paramètre
2 Sek. drücken: Aktivieren der Selbstlern-Funktion
7 Sek. drücken: Löschen der Selbstlern-Funktion und der Einstellungen
Unterbrechen der Selbstlern-Funktion
Ändern eines Wertes
Verwendung des Zwangsbetriebs-Modus
Beschreibung der Programmiertasten
