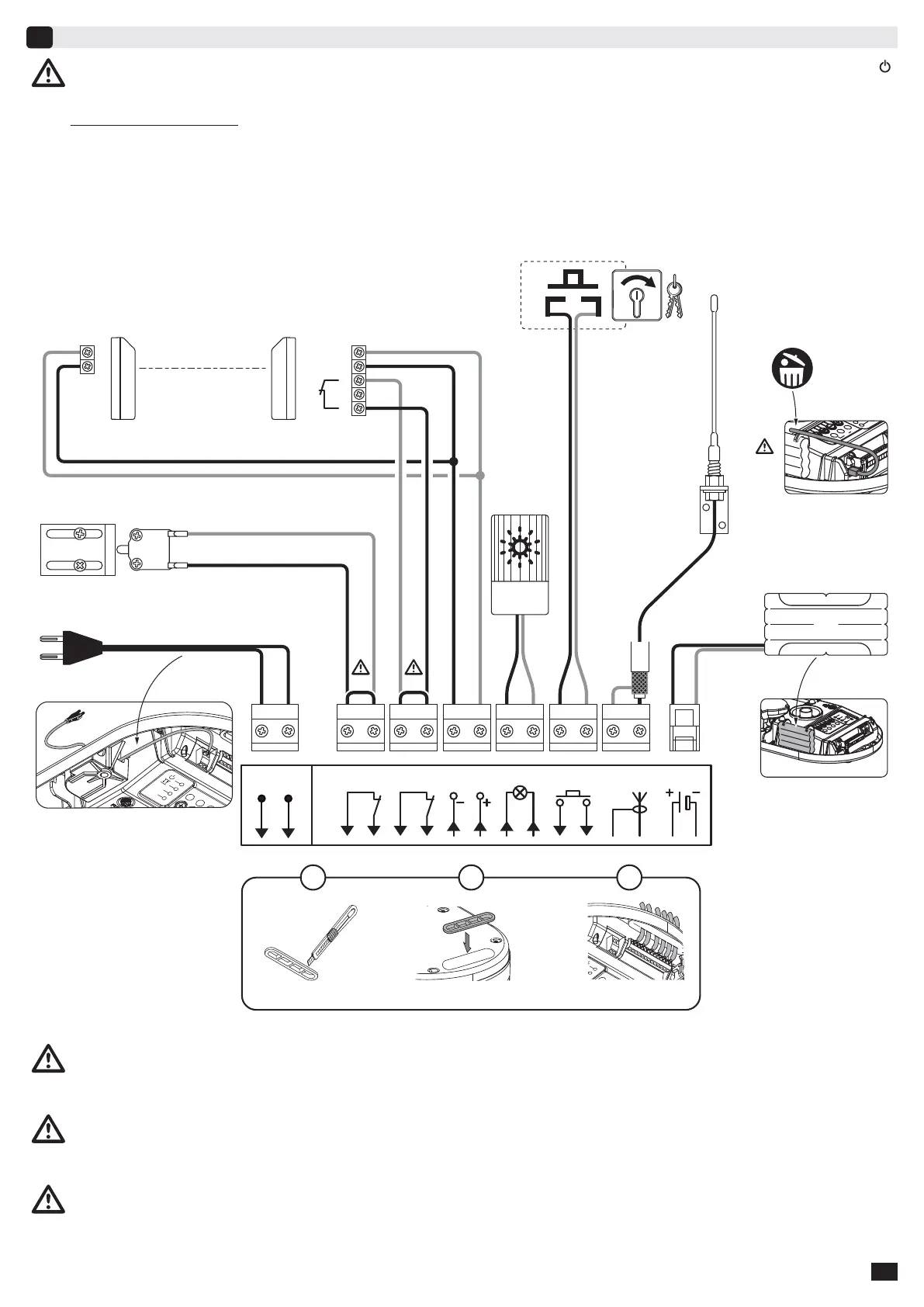

Anschluss des Zubehörs
7
Beschreibung des Zubehörs
1 - Warnleuchte 24V
2 - Schlüsseltaster (aufeinander folgendes Funktionieren)
3 - Zusatzantenne
4 - Notstrom-Akku
5 - Schlupftürkontakt-Set
6 - Lichtschranken
Spannungsversorgung des Motors vor jedem Eingriff an den Zubehörprodukten unterbrechen. Bleibt die Kontrollanzeige
nach der Spannungsunterbrechung aus überprüfen Sie die Verkabelung auf Kurzschluß oder falsche Polarität.
* Schlupftürkontakt-Set (5): Beim Einbau des Schlupftürkontakts muss dieser zwischen den Anschlüssen 3 und 4 angeschlossen wer-
den. Brücke entfernen! Wird der Schlupftürkontakt entfernt, muss zwingend wieder die Brücke zwischen
den Anschlüssen 3 und 4 hergestellt werden.
** Lichtschranken (6): Beim Einbau der Lichtschranken muss die Empfängerzelle (CR) zwischen den Anschlüssen 5 und 6 angeschlos-
sen werde. Brücke entfernen! Werden die Lichtschranken entfernt, muss zwingend wieder die Brücke zwischen
den Anschlüssen 5 und 6 hergestellt werden.
*** Zusatzantenne (3): Im Fall oder Zusatzantenne benutzt wird, die Standardantenne wegzunehmen.
