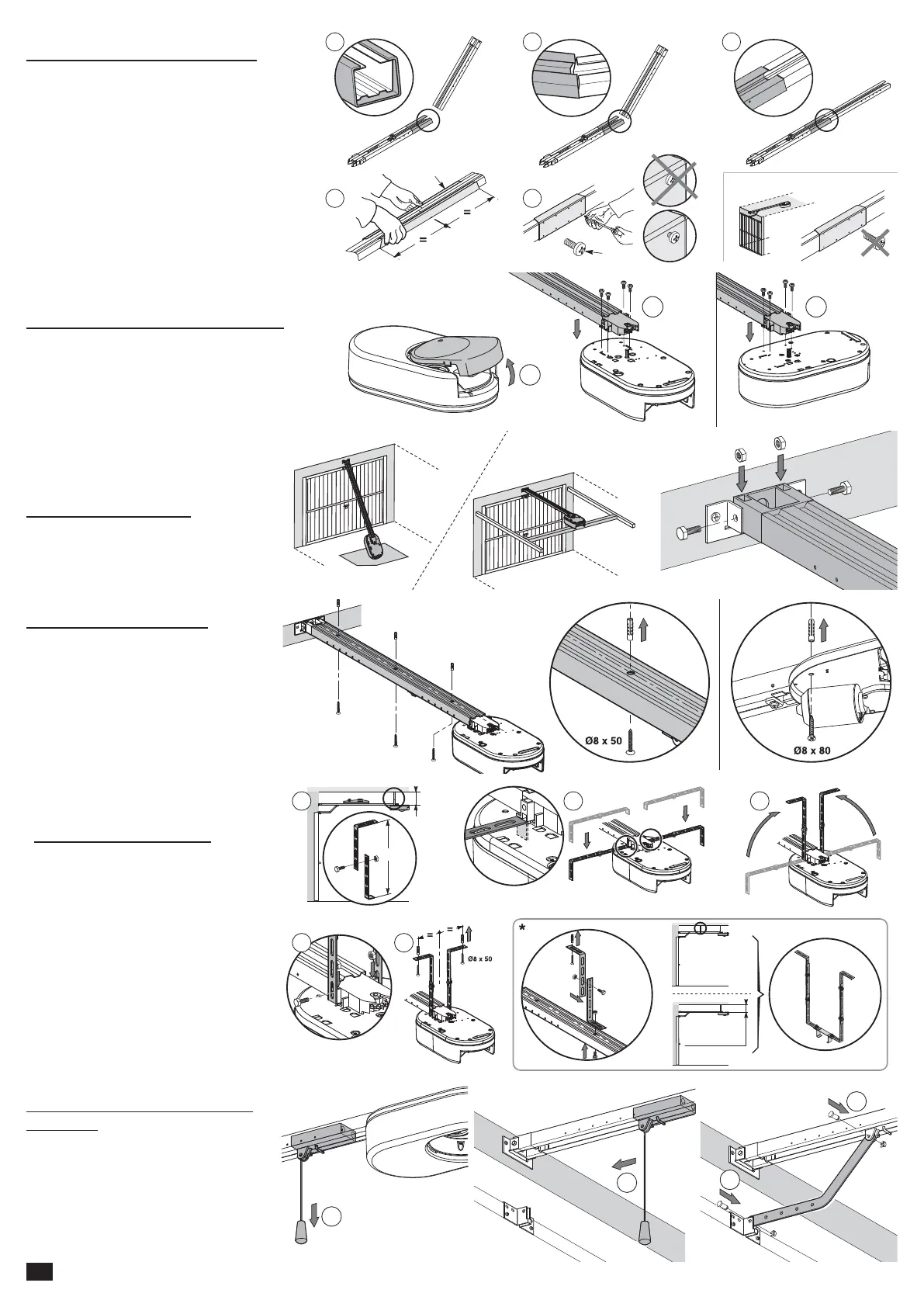

In elkaar zetten van de 2-delige rail
1-2-3- Klap de 2 delen van de rail uit elkaar.
4- Zet de 2 delen van de rail aan elkaar via de
mof.
5- Zet het geheel vast met de 8 bevestigingss-
chroeven. De bevestigingsschroeven mo-
gen niet tot in de rail uitsteken (niet boren).
Gebruik geen bevestigingsschroeven voor
de mof als het systeem rechtstreeks tegen
het plafond gemonteerd wordt.
- Hangend onder het plafond: Even-
tueel kunnen er extra bevestigingspun-
ten op de rail aangebracht worden, met
name bij een 2-delige rail of een rail van
3500 mm
* Voor een instelbare tussenbevestiging
langs de rail of bevestiging op een
afstand “H” tussen 250 mm en 550 mm
moet u de plafondmontageset gebrui-
ken.
Motorkop en rail aan elkaar bevestigen
* Maakt het mogelijk om de wedloop van de
rail te verhogen.
Bevestigen op de beugel
Bevestigen aan het plafond
- Rechtstreeks tegen het plafond: de
motor wordt rechtstreeks met de
rail tegen het plafond gemonteerd.
Eventueel kunnen er extra bevesti-
gingspunten worden voorzien bij de
motorkop
Verbindingsarm aan deur en slede
bevestigen
1- Ontkoppel de slede met de handma-
tige ontkoppeling.
2- Schuif de slede naar de deur.
3- Bevestig de verbindingsarm op het
deurprofi el en aan de slede.
1 2
4 5
3
35 < D < 200
21b1
x 8 21b2
H < 255
H
250 < H < 550
1
4 5
2 3
1
2
*
2
1
2
3
3
