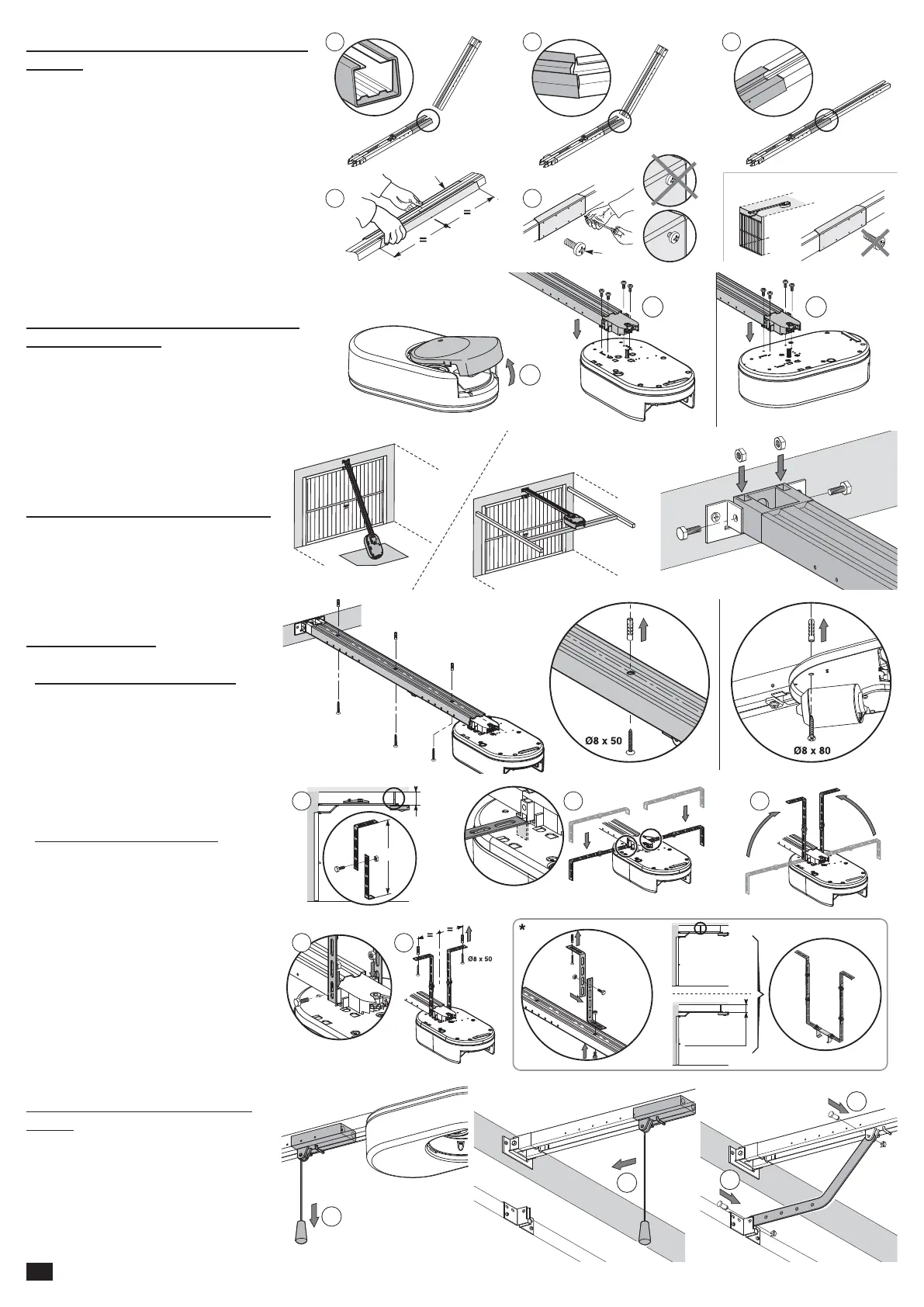

Assemblaggio della guida di scorrimento in
due parti
1-2-3- Aprire la guida di scorrimento.
4- Assemblare le due parti della guida con il
manicotto.
5- Fissare con l’ausilio delle 8 viti di fi ssaggio.
- Le viti di fi ssaggio non devono entrare nella
guida (non forare).
- Nel caso in cui l’impianto venga direttamente
fi ssato al soffi tto, non utilizzare le viti di fi ssag-
gio del manicotto.
- Fissaggio staccato dal soffi tto: Sulla
guida possono essere aggiunti punti di
fi ssaggio intermedi, in particolare nel
caso di una guida in 2 parti o di una
guida di 3.500 mm
* Per un fi ssaggio intermedio regolabi-
lelungo la guida o un fi ssaggio a una
dimensione H compresa tra 250 mm e
550 mm, utilizzare il kit di fi ssaggio al
soffi tto
Assemblaggio della guida di scorrimento
alla testa del motore
* Permette di aumentare la corsa della guida.
Fissaggio alla forcella dell’architrave
Fissaggio al soffi tto
- Fissaggio direttamente al soffi tto: tra-
mite la guida. È possibile aggiungere
altri punti di fi ssaggio a livello della
testa del motore.
Fissaggio del braccio alla porta e al
carrello
1- Disinnestare il carrello con il dispositivo
di disinnesto manuale.
2- Portare il carrello a livello della porta.
3- Fissare il braccio alla forcella della porta
ed al carrello
1 2
4 5
3
35 < D < 200
21b1
x 8 21b2
H < 255
H
250 < H < 550
1
4 5
2 3
1
2
*
2
1
2
3
3
