Collegamento delle periferiche
7

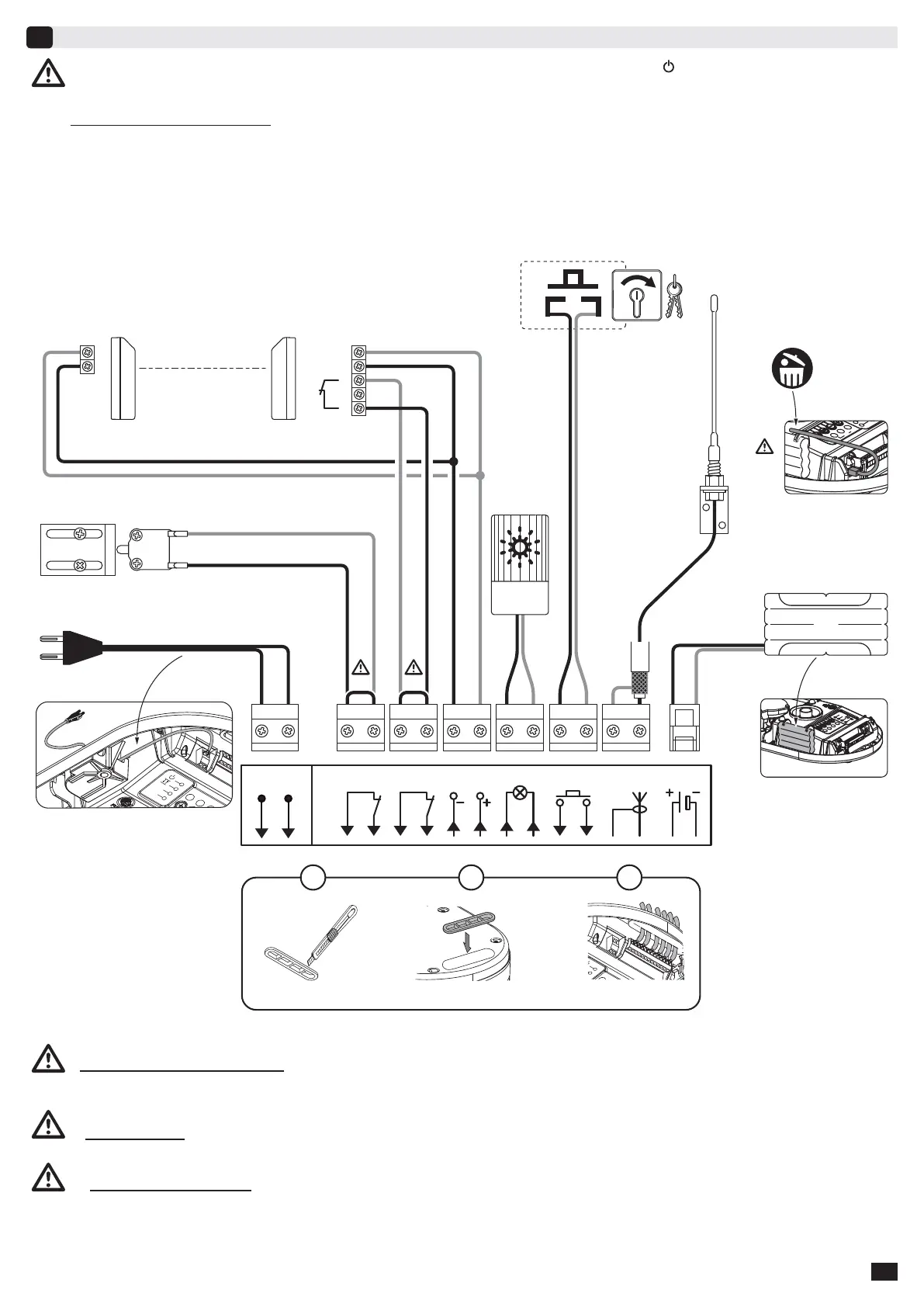

Descrizione delle varie periferiche
1 - Spia arancione 24V
2 - Contatto a chiave (funzionamento sequenziale)
3 - Antenna addizionale
4 - Batteria
5 - Kit sicurezza portoncino
6 - Fotocellule
Prima di intervenire sulle periferiche, interrompere l’alimentazione del motore. Se la spia rimane spento dopo l’intervento,
verifi care il cablaggio (eventuali cortocircuiti o inversioni della polarità).
* Kit di sicurezza portoncino (5): Al momento dell’installazione del contatto del portoncino, occorre collegarlo al posto del ponticello
realizzato tra i terminali 3 e 4. Se viene eliminato il contatto del portoncino, è tassativo ricostituire il
ponticello tra i terminali 3 e 4.
** Fotocellule (6): Durante l’installazione delle fotocellule, collegare la fotocellula ricettrice (CR) all’ingresso al posto del ponte realiz-
zato tra i morsetti 5 e 6. Se vengano eliminate le fotocellule, è tassativo ricostituire il ponticello tra i terminali 5 e 6.
*** Antenna addizionale (3): Nel caso o l'antenna addizionale è utilizzato, togliere l'antenna fi lo.
