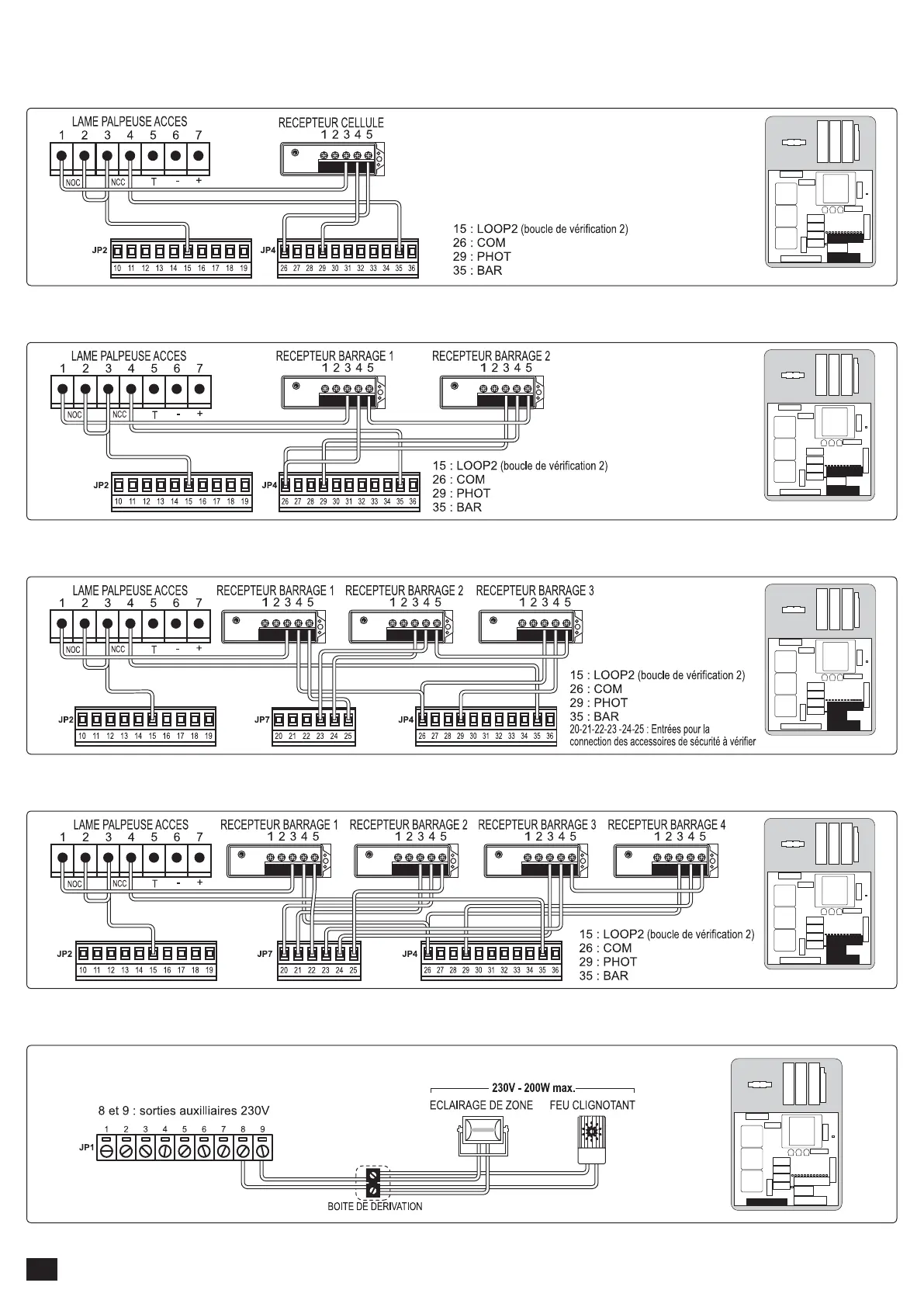

3.5 - Câblage des accessoires de sécurité (pour une meilleure lisibilité des schémas, l’alimentation n’est pas représentée, voir §3.4) :
Câblage barre palpeuse + 1 barrage cellules
Câblage barre palpeuse + 2 barrages cellules
Câblage barre palpeuse + 3 barrages cellules
Câblage barre palpeuse + 4 barrages cellules
Câblage du feu clignotant et de l’éclairage de zone
