6/8
3.7.2 - Mise en place des ponts :
3.7.3 - Programmation des contacts :
3.7.4 - Test du sens :
Installer des ponts entre 26 et 29
et entre 26 et 35
Attention, aucune modifi cation ne doit être apportées à la programmation par défaut des micro-contact.
26 27 28 29 30 31 32 33 34 35 36
Vérifier la présence de ponts entre :
26 et 29
26 et 35
VERT / JAUNE
230V-50Hz
BLEU
MARRON
NOIR
PE
N
L
ANTICHUTE
Toutes modifi cations de programmation rendront l'installation non-conforme.
26 27 28 29 30 31 32 33 34 35 36
INVERSEUR ROTATIF INSTABLE
M
N1 N2
M
M
N1 N2
JP4

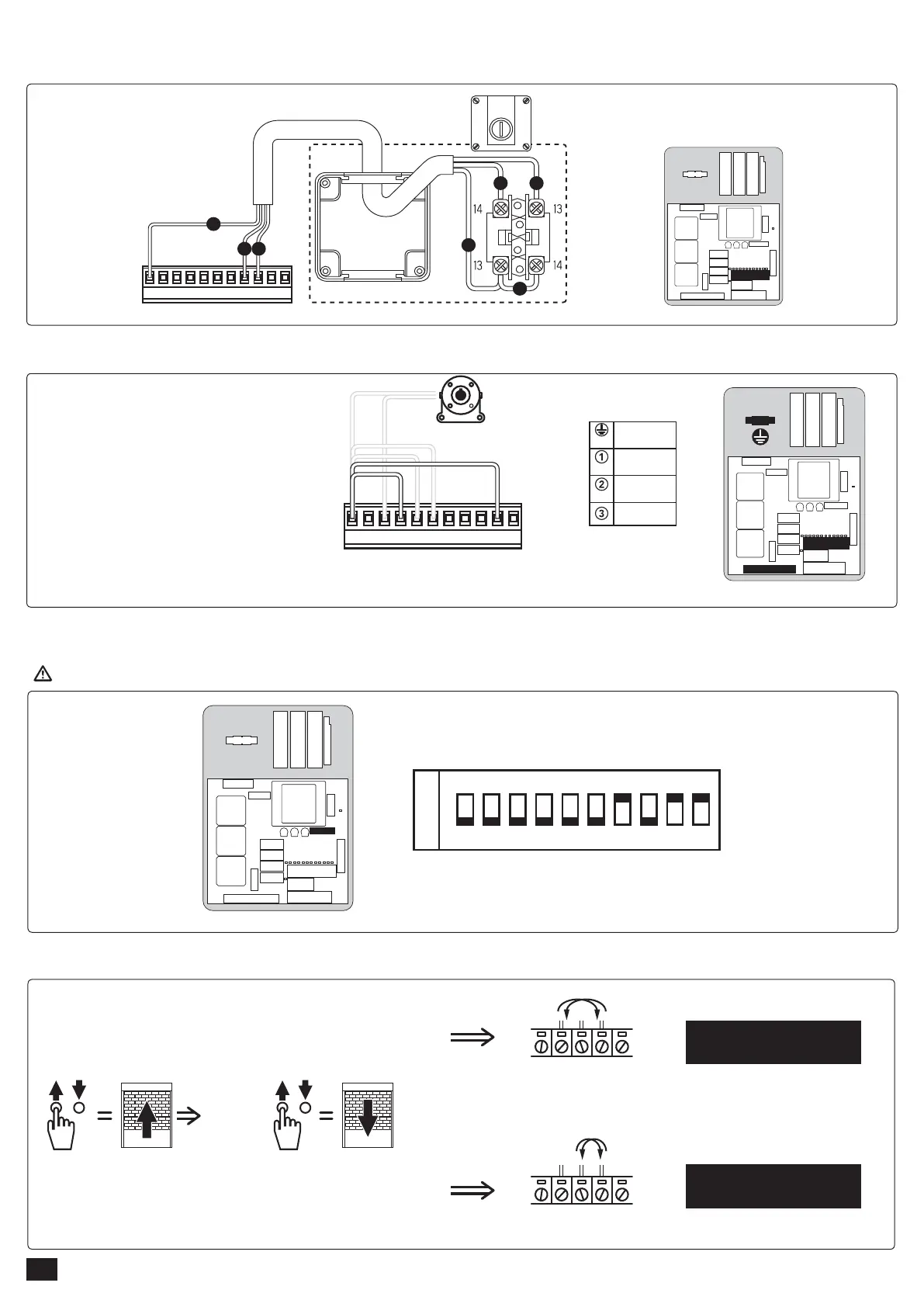

3.7 - Câblage en mode " appui maintenu "
3.7.1 - Câblage avec inverseur rotatif instable (ou boîte à clé instable) (2001548) (2006754) :
OK
JP1
567
S1 N S2
JP1
5 6 7
M1 M2 M3
MOTEUR MONOPHASE
230V - 50Hz
MOTEUR TRIPHASE
400V - 50Hz
