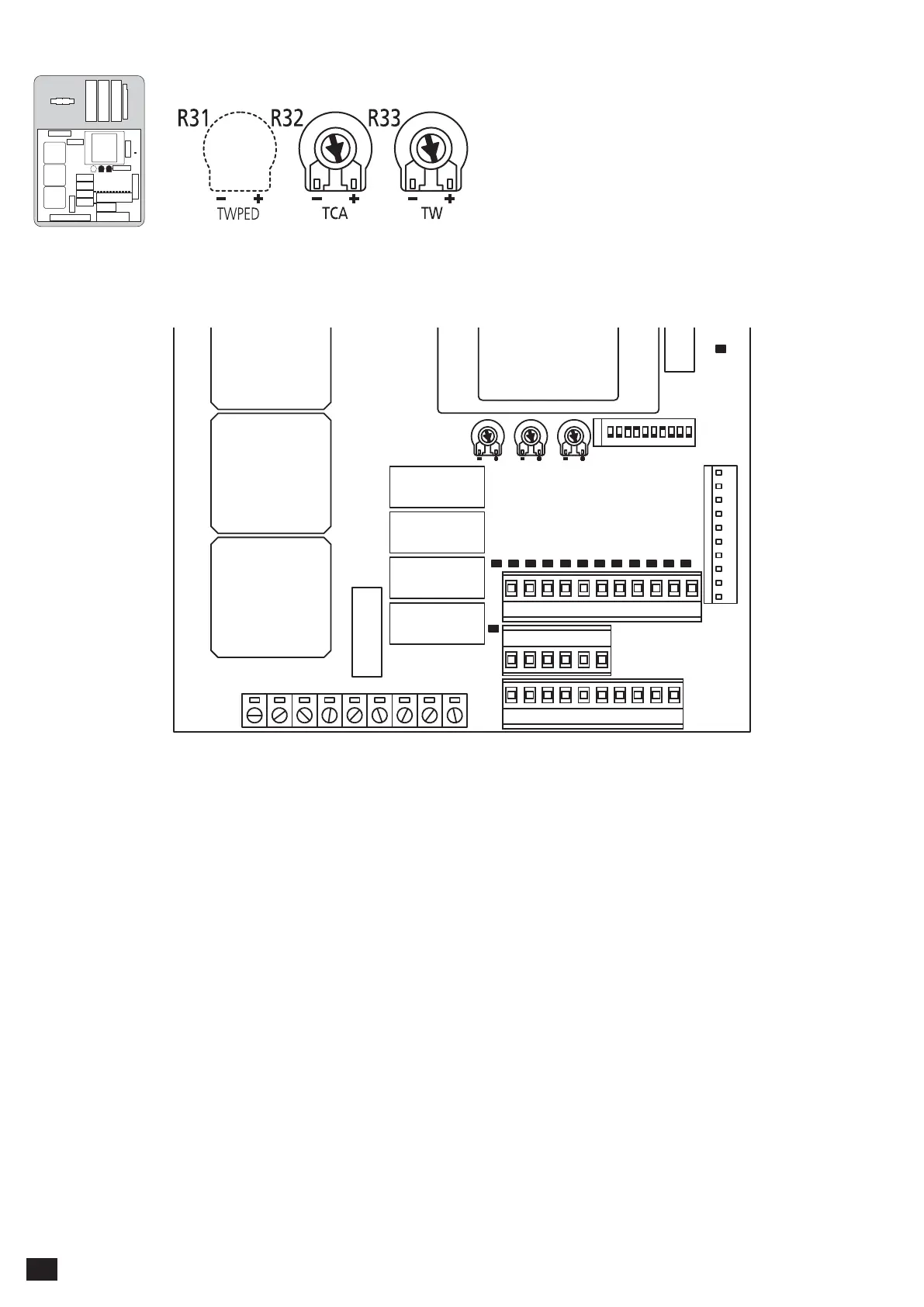

4.2 - Réglage des temps de fonctionnement
4.3 - Fonction des LEDS
TW.PED : Non utilisé dans le cadre de cette application.
TW : Règle le temps de fonctionnement tant en ouverture qu’en
fermeture.
TCA : Règle le temps de pause après lequel la porte se referme
automatiquement (réglable de 1 à 120 secondes).
Le boîtier de commande SIMUDRIVE 410 est dotée d’une série de led utiles pour l’identifi cation d’éventuelles anomalies de l’installation.
■
DL1 : Reste allumée en présence de courant et avec fusible F1 intact.
■
DL2 : S’allume lorsque le moteur est activé en fermeture.
■
DL3 : S’allume lorsque le moteur est activé en ouverture.
■
DL4 : S’allume à la commande de start (bornes 26 - 27).
■
DL5 : S’allume à la commande de blocage (stop par bouton poussoir ou moteur en sonde thermique - bornes 26 - 28).
■
DL6 : S’éteint avec les cellules photoélectriques non alignées ou en présence d’obstacles. Avec le contact 9 sur OFF, les cellules photoé-
lectriques et la led correspondante ne sont activées que pendant la manoeuvre (bornes 26 - 29).
■
DL7 : S’éteint avec la porte en position d’ouverture complète, si dotée de fi n de course (bornes 26 - 30).
■
DL8 : S’éteint avec la porte en position de fermeture complète, si dotée de fi n de course (bornes 26 - 31).
■
DL9 : Non utilisé dans le cadre de cette application.
■
DL10 : S’allume à la commande manuelle d’ouverture (bornes 26 - 33).
■
DL11 : S’allume à la commande manuelle de fermeture (bornes 26 - 34).
■
DL12 : S’éteint lors de l’intervention de la barre palpeuse. Avec le contact 10 sur OFF, la barre palpeuse et la led correspondante ne sont
activées que pendant la manoeuvre (bornes 26 - 35).
■
DL13 : S’allume avec la boucle de sécurité fermé (autotest).
■
DL14 : Non utilisé dans le cadre de cette application.
