2
3
1
5
4
Ø4,8 x 10
Ø5 x 10
ACIER
9910013
25N.m max.
9910014
5.3 Nm max

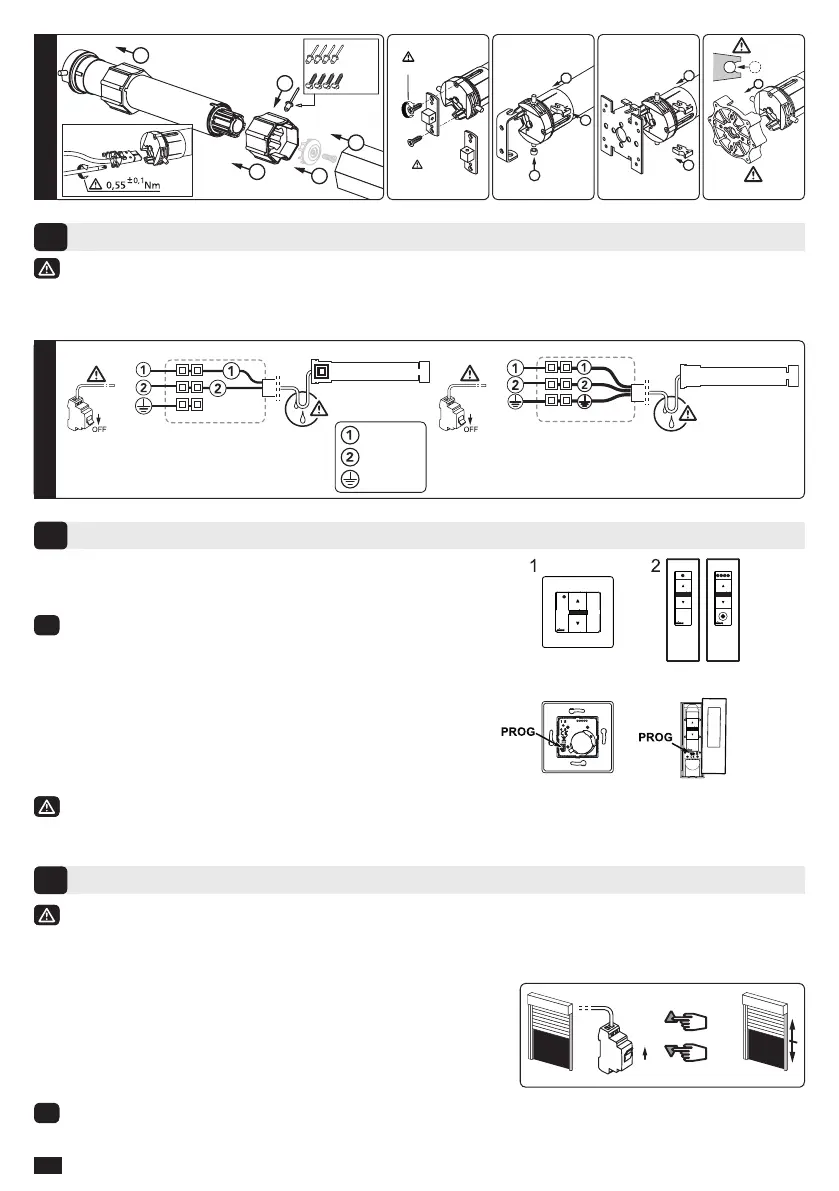

Il est recommandé de pouvoir couper individuellement l’alimentation de chaque moteur.
- Attacher les câbles pour éviter tout contact avec une partie en mouvement.
- Si la motorisation est utilisée en extérieur, et si le câble d’alimentation est de type H05-VVF alors installer le
câble dans un conduit résistant aux UV, par exemple sous goulotte.
Câblage
2
T5EBHz
1 : Émetteur BHz mural
2 : Émetteur BHz mobile 1 / 5 canaux
i
Compatible avec les émetteurs io-homecontrol
®
.
Emplacement de la touche PROG sur les émetteurs BHz :
Éloigner les émetteurs de toute surface ou structure métallique qui pourrait nuire à leur bon fonctionnement
(perte de portée).
Émetteurs compatibles (9 émetteurs (1 canal) max. par moteur)
3
Si l’installation comporte plusieurs moteurs, un seul moteur doit être alimenté pendant les
opérations du chapitre 4.1, ceci pour éviter les interférences avec les autres moteurs lors de la
programmation.
4.1- Mode apprentissage :
- Mettre le moteur sous tension.
- Appuyer simultanément sur les touches « Montée » et
« Descente » d’un émetteur BHz. Le moteur eectue une rotation
de 0,5 seconde dans un sens puis dans l’autre.
i
Cet émetteur commande maintenant le moteur en mode instable. Passer à l’étape 4.2.
Réglage des ns de course
4
2/6
FR
230V ~ 50 Hz
PE
L
N
T3.5BHz
PE
L
T5EBHz
