2
3
1
5
4
Ø4,8 x 10
Ø5 x 10
ACERO
9910013
25N.m max.
9910014
5.3 Nm max

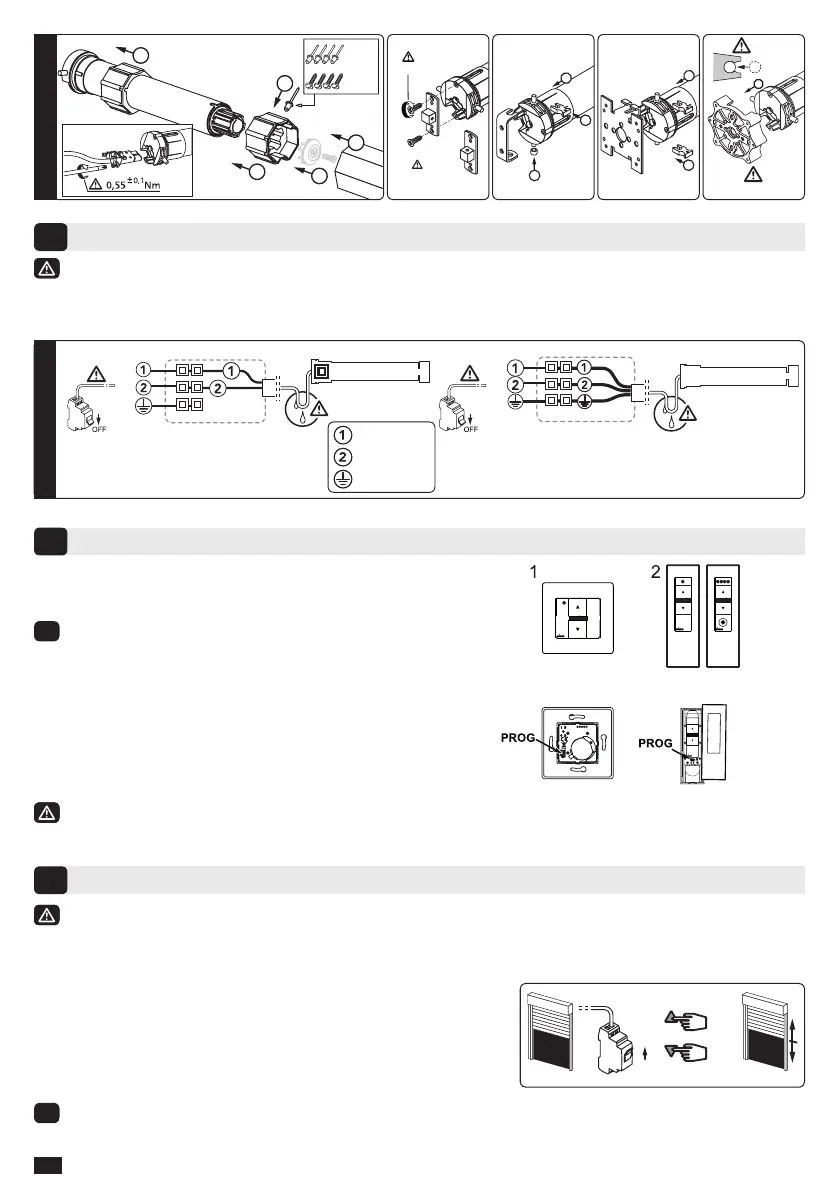

- Se recomienda poder cortar individualmente la alimentación de cada motor.
- Fije los cables para evitar cualquier contacto con un componente en movimiento.
- Si el motor está a la intemperie y el cable de alimentación es de tipo H05-VVF, instale el cable en un conducto
resistente a los rayos UV, como una canaleta.
Cableado
2
T5EBHz
1 : El emisor Mural BHz
2 : El emisor Móvil 1 / 5 canales BHz
i
Compatible con los emisores io-homecontrol
®
.
Ubicación de la tecla PROG en los emisores BHz:
Alejar los emisores de todas la supercies metálicas que pudieran resultar nocivas para su buen
funcionamiento (pérdida de alcance).
Emisores compatibles (9 Emisores (1 canal) max. por motor)
3
Si la instalación consta de varios motores, sólo un motor debe estar alimentado durante las
operaciones del capítulo 4.1. con objeto de evitar interferencias con los demás motores durante
la programación.
4.1- Modo de programación:
- Alimentar el motor.
- Pulsar simultáneamente en las teclas “Subida” y “Descenso”
de un emisor BHz. El motor efectúa una rotación de 0,5 segundo
en un sentido y luego en el otro.
i
Este emisor acciona ahora el motor EBHz en modo de pulsación momentánea. Pasar a la etapa 4.2.
Ajuste del nal de carrera
4
2/6
ES
Azul
Marrón
Verde / Amarillo
230V ~ 50 Hz
PE
L
N
T3.5BHz
PE
L
T5EBHz
