Memorizar, programar y Eliminar una posición intermedia
7
Memorizar:
- Maniobarar el motor hasta la
posición deseada.
- Pulsar en la tecla “Stop”
durante 5s. El motor gira 0,5s
en un sentido luego y en el otro.

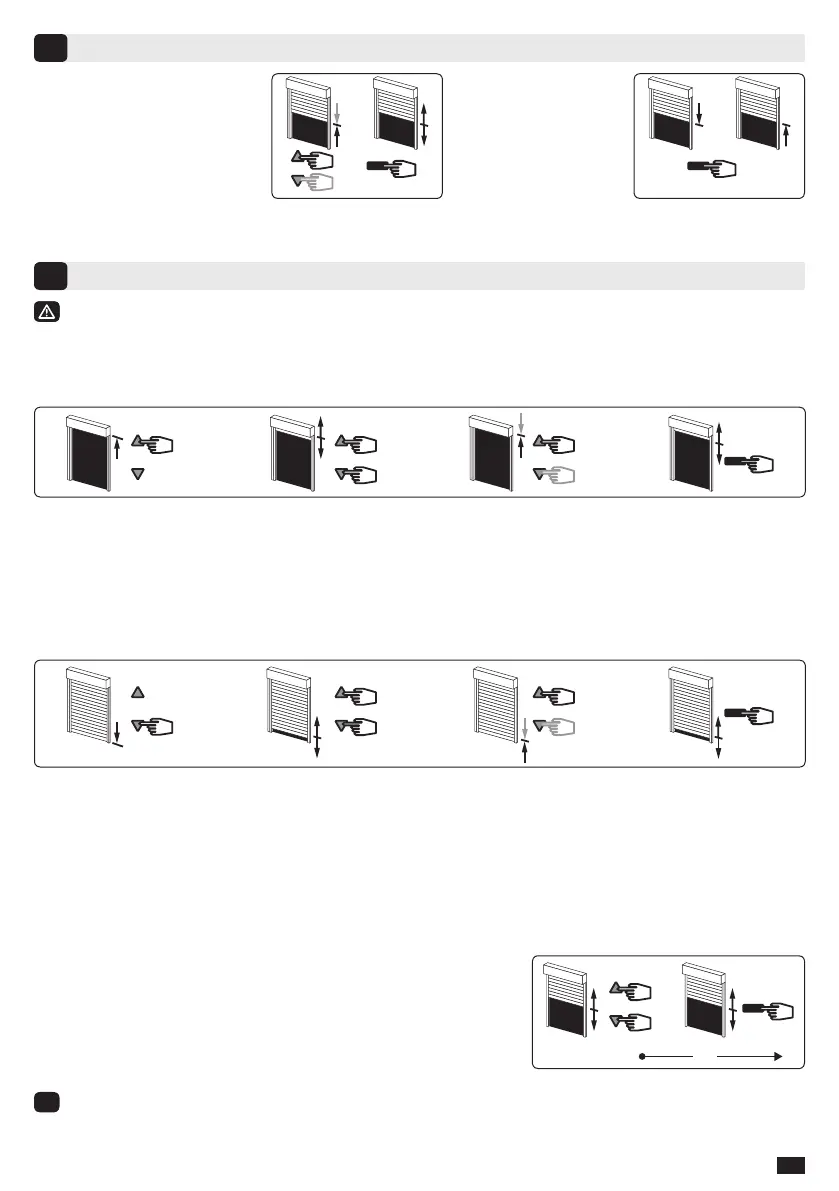

Modicación de las posiciones de los nales de carrera y del sentido de rotación (en modo usuario)
8
El reajuste de los nales de carrera se programa automáticamente cada 60 ciclos (durante 4 ciclos)
o despué de un corte de alimentación para los casos siguientes : Finales de carrera Alto : Montaje
A y C, nales de carrera Bajo : Montaje A y B.
8.1- Modicación del nal de carrera subida (solo montajes B y D):
5s
3
21 4
2s
1- Posicionar el motor en el punto de parada de subida regulado en §4.3 con la ayuda de la tecla “Subida”.
2- Pulsar simultáneamente en las teclas “Subida” y “Bajada” durante 5 segundos. El motor efectúa una
rotación de 0,5 segundo en un sentido y luego en el otro.
3- Anar el ajuste por medio de las teclas “Descenso” y “Subida” para obtener la posición de n de recorrido deseada.
4- Pulsar 2 segundos en la tecla “Stop”. El motor efectúa una rotación de 0,5 segundo en un sentido y luego
en el otro. La nueva posición de n de recorrido queda memorizada.
8.2- Modicación del nal de carrera bajada (solo montajes C y D) :
3
421
5s
2s
1- Posicionar el motor en el punto de parada regulado de bajada en §4.3 con la ayuda de la tecla “bajada”.
2- Pulsar simultáneamente en las teclas “Subida” y “Bajada” durante 5 segundos. El motor efectúa una
rotación de 0,5 segundo en un sentido y luego en el otro.
3- Anar el ajuste por medio de las teclas “descenso” y “subida” para obtener la posición de n de recorrido deseada.
4- Pulsar 2 segundos en la tecla “Stop”. El motor efectúa una rotación de 0,5 segundo en un sentido y luego
en el otro. La nueva posición de n de recorrido queda memorizada.
8.3- Modicación del sentido de rotación:
No posicionar el motor sobre los nales de carrera de subida o bajada.
1 - Presionar al mismo tiempo las teclas “Subida” y “Bajada”
durante 5 segundos. El motor efectuará una corta rotación en
un sentido y después en otro.
2 - En un plazo de 2 segundos, presionar la tecla “Stop” durante 2
segundos. El motor efectuará una corta rotación en un sentido y
después en otro, de esta manera se habrá modicado el sentido
de rotación.
i
Despuer de la operación 1, si no efectuamos ninguna operación antes de 2 segundos, el motor
efectuara de nuevo una breve rotación en un sentido y despues en el otro sin que el sentido de
giro del motor se modique.
5s
0,5s
Programar:
- Pulsar en la tecla
“Stop” durante 0,5s. El
motor gira y se colocar
a la posición Intermedia
memorizada.
Eliminar una posición intermedia: Maniobrar el motor hasta la posición intermedia. Pulsar mas de 5
segundos en la tecla “Stop”. La posición intermedia quedará suprimida.
5s
1
2s
2s
2
