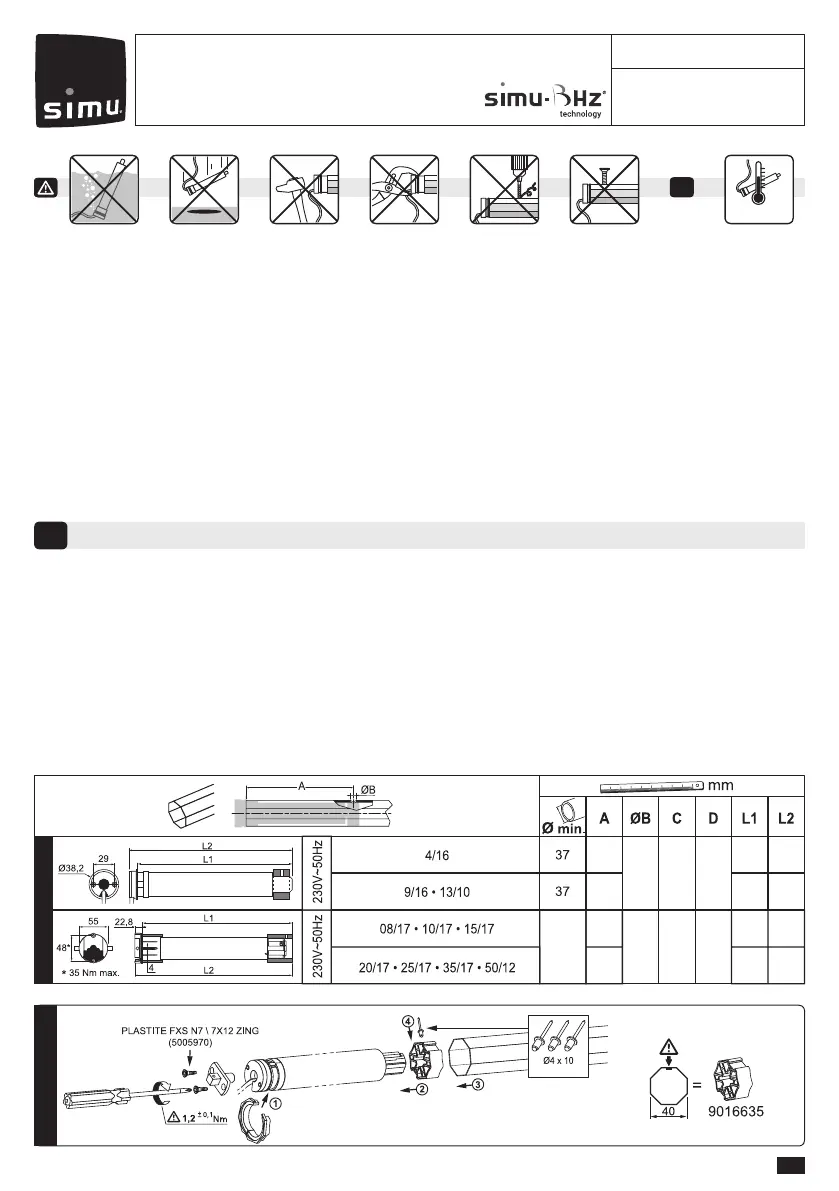

Tento návod se vztahuje na všechny pohony typu T3.5EBHz/T5EBHz, jejichž verze jsou dostupnév aktuálním katalogu.
Oblast použití: Pohony T3.5EBHz/T5EBHz jsou navrženy pro všechny typy rolet. Osoba, která provádí montáž,
musí být odborník v oblasti motorizace a domácí automatizace. Tato osoba také musí zajistit, že poháněný výrobek
je instalován ve shodě s normami, platnými v zemi instalace, zejména ČSN EN 13659 pro předokenní rolety.
Odpovědnost: Před montáží a použitím pohonu si pozorně přečtěte tento návod. Kromě pokynů uvedených v
tomto návodu dodržujte také podrobné instrukce uvedené v přiloženém dokumentu Bezpečnostní pokyny. Pohon
musí být instalován odborníkem v oblasti motorizace a domácí automatizace, v souladu s instrukcemi společnosti
SIMU a s předpisy platnými v zemi, v níž je daný provozován. Jakékoli použití pohonu mimo výše uvedenou
oblast použití je zakázáno. Použití mimo stanovenou oblast použití i jakékoli nedodržení pokynů v tomto návodu
a v přiloženém dokumentu Bezpečnostní pokyny vede ke ztrátě platnosti záruky a zprošťuje společnost SIMU
jakékoliv odpovědnosti za případné následky. Pracovník zajišťující montáž musí informovat své zákazníky o
podmínkách používání a údržby pohonu a po dokončení instalace pohonu jim musí předat instrukce pro použití
a údržbu včetně přiloženého dokumentu Bezpečnostní pokyny. Poté, co byl pohon instalován, musí veškeré
činnosti na něm provádět pouze odborník v oblasti motorizace a domácí automatizace. Pokud během montáže
pohonu narazíte na nejasnosti nebo budete-li potřebovat dodatečné informace, kontaktujte příslušného pracovníka
společnosti SIMU nebo navštivte internetovou stránku www.simu.cz.
Instalaci, odzkoušení a uvedení do provozu smí provádět pouze osoba odborně způsobilá. Instalace
musí být provedena v souladu s místně platnými předpisy a návodem k instalaci:
- Podmínky instalace elektrických zařízení se řídí místně platnými normami a vyhláškami nebo normou
IEC 60364.
- Kabely procházející kovovou stěnou musí být ochráněny a izolovány chráničkou nebo průchodkou.
- T3.5EBHz: Kabel nelze demontovat. Pokud je poškozený, nechte jej vyměnit od výrobce pohonu.
- T5EBHz: Kabel lze demontovat. Je-li poškozený, nahrad’te jej identickým kabelem. Kabel může být připojen
k pohonu pouze kvalikovaným pracovníkem. Během připojování konektoru nesmí být porušeny kontakty.
Musí být zajištěna kontinuita ochranného vodiče.
Doporučení: Dodržujte minimální vzdálenost 20 cm mezi dvěma pohony EBHz. Dodržujte minimální
vzdálenost 30 cm mezi pohony EBHz a vysílači BHz. Používání jiného vysílacího zařízení, pracujícího na
stejném kmitočtu (868-870MHz), může způsobit rušení a zhoršit dosah vysílačů.
Příprava montážních otvorů v hřídeli:
47
583
657
596
670
619
693
437
472
460
495
475
510
4,285,5
5264,2
IP44
IP44
Montáž:
T3.5EBHz
Instalace
1
i
SIMU S.A.S. au capital de 5 000 000 € - Z.I. Les Giranaux - BP71 - 70103 ARC-LÈS-GRAY CEDEX - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
CZ T3.5EBHz/T5EBHz
(230V ~ 50Hz)
5140362B
Překlad originálního
návodu
1/6
