(Na novih strojih so cilindri že nastavljeni. Spodnji postopek velja le v primeru servisnih
posegov.)

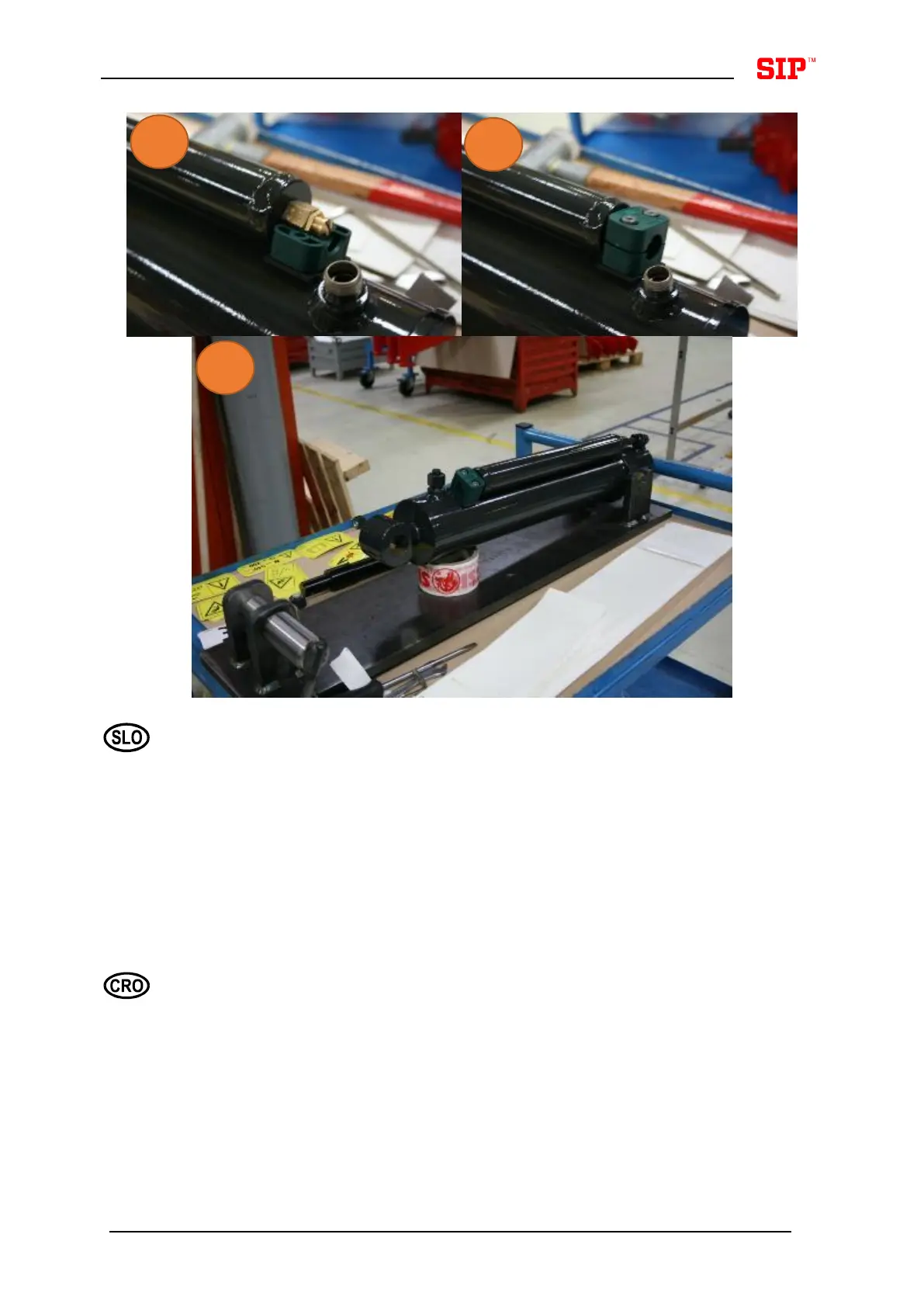

Hidravlični cilinder poz. 1 (153588014) začnite montirati v stisnjenem položaju slika 1. Kot prvo
odvijate vijaka poz. 3 in odstranite plastični pokrovček poz. 2. Preden odvijete vijak poz. 4
zmerite razdaljo L slika 2. od konca vijaka do matice, nato odvijte vijak slika 3. Cilinder nato
izvlecite do konca slika 4. Ko je cilinder izvlečen do konca, privijte vijak poz. 4 nazaj (slika 6),
pomembno, da nastavite na mero katero ste prej odmerili. Na koncu še pri vijačite pokrovček
poz. 2. Cilinder postavite v prvotno stanje tako, da ga priklopite na sistem in ga zložite skupaj.
Nastavitev cilindra je izredno pomembna za učinkovito delovanje. V primeru, da tega ne storite
se življenjska doba cilindra zmanjša.
(Na novim strojevima cilindri su već podešeni. Postupak opisan u nastavku vrijedi samo u
slučaju servisnih zahvata.)
Hidraulični cilindar poz. 1 (153588014) počnite montirati u stisnutom položaju, slika 1. Najprije
odvijte vijke poz. 3 i uklonite plastični poklopac poz. 2. Prije odvijanja vijka poz. 4 izmjerite
udaljenost L, slika 2. od kraja vijka do matice, a zatim odvijte vijak, slika 3. Zatim do kraja
izvucite cilindar, slika 4. Kada je cilindar izvučen do kraja, ponovno privijte vijak poz. 4 (slika 6).
Važno je podesiti na mjeru koju ste ranije izmjerili. Na kraju pritegnite poklopac poz. 2. Cilindar
postavite u prvobitno stanje tako da ga priključite na sustav i sklopite.
Podešavanje cilindra iznimno je važno za učinkovit rad. U slučaju da to ne učinite, životni vijek
cilindra će se skratiti.
