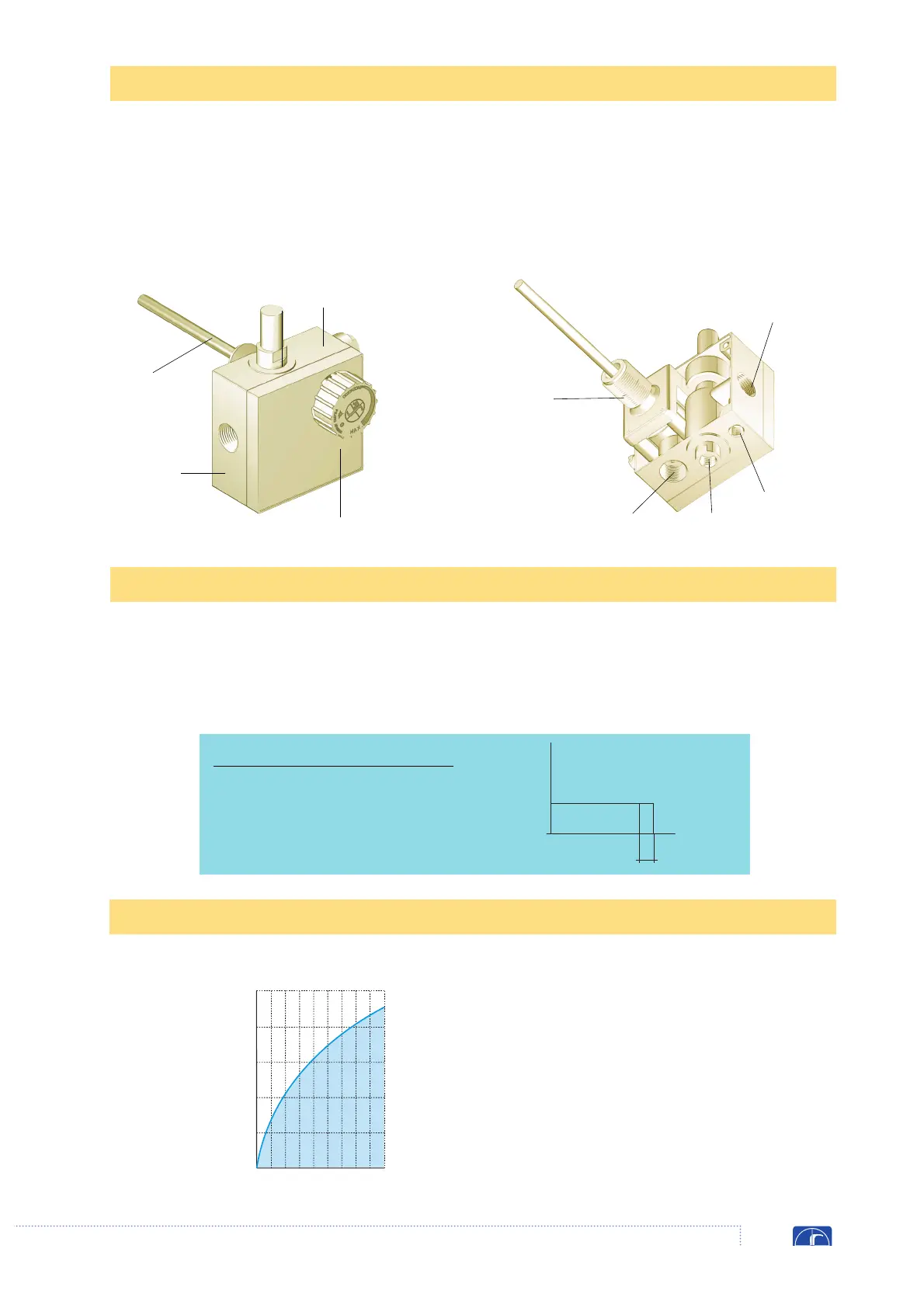

DATOS TECNICOS
DESCRIPCION
6 Toma de presión en la salida
7 Salida del quemador piloto
8 Unión del termopar
9 Entrada del gas
10 Salida del gas
1 Pulsador de encendido
2 Mando de accionamiento y de selección
de la temperatura
3 Conexión del agua
4 Bulbo del termostato de regulación
5 Tornillo de regulación del caudal
1
2
3
4
5
8
7
9
10
6
CAUDAL EN FUNCION DE LA PERDIDA DE CARGA
Q [m
3
/h Gas natural]
Dp [mbar]
0
2
2
1
3
4
0
5
4 6 8 10 12 14 16 18
TERMOSTATO DE REGULACION
Campo termostático Diferencial (a)
40-70°C < 14°C
Conexiones del gas: Entrada 3/8 NPT (opciónal 1/2)
Salida 3/8 NPT (opciónal 1/4)
Conexión del agua: 3/4 NPT
Presión máxima de entrada del gas: 50 mbar
Temperatura ambiente para el uso: 0 ... 80°C
a
Temperatura
Caudales de gas
Gas natural Q=2,5 m
3
/h
D
p=5mbar
