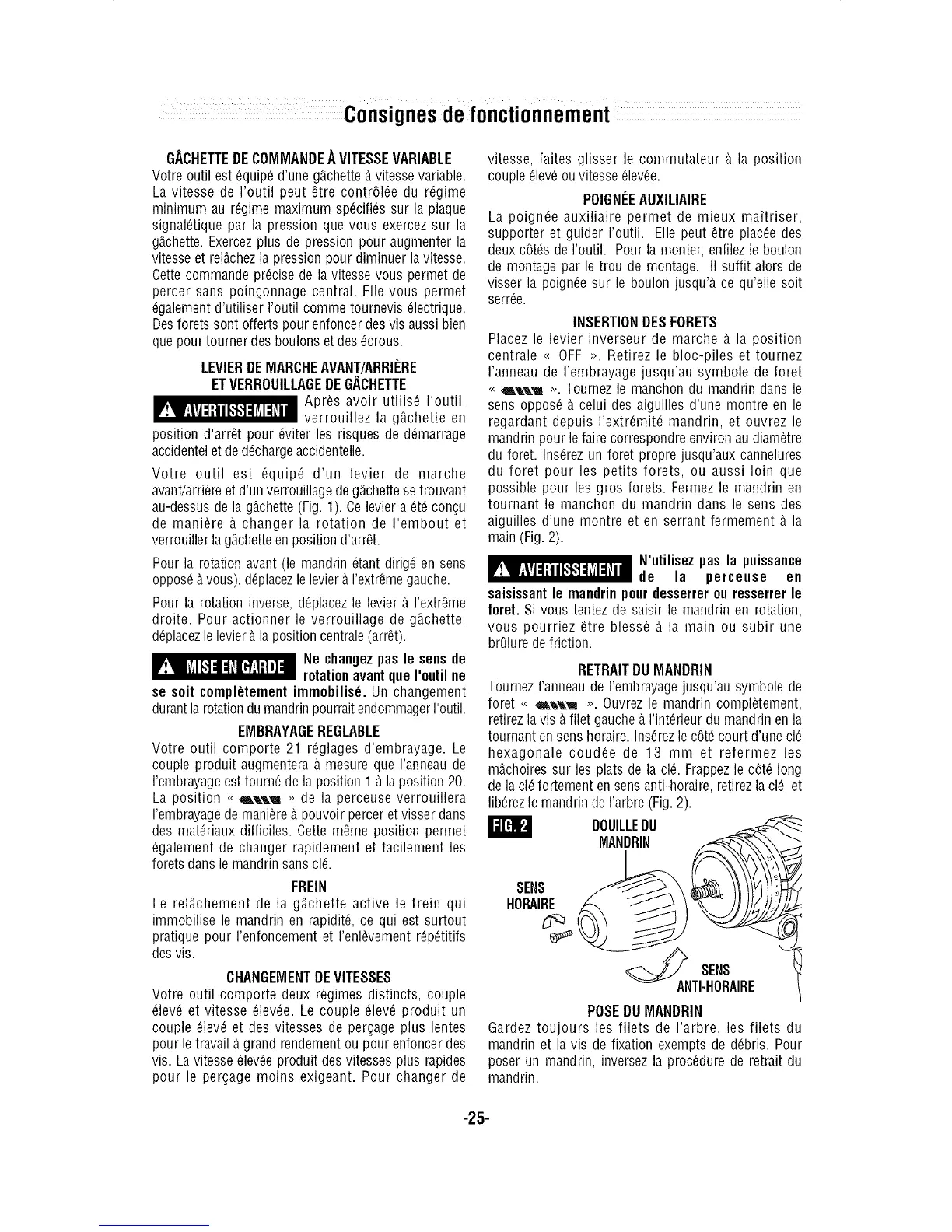

GACHETTEDE COMMAllDEA VITESSEVARIABLE
Votre outil est 6quip6 d'une g&chette& vitesse variable.
La vitesse de I'outil peut etre contr616e du r6gime
minimum au r6gime maximum sp6cifi6s sur la plaque
signal6tique par la pression que vous exercez sur la
g,&chette.Exercezplus de pression pour augmenter la
vitesse et rel&chezla pression pour diminuer lavitesse.
Cette commande pr6cise de la vitesse vous permet de
percer sans poin;onnage central. Elle vous permet
6galement d'utiliser routil comme tournevis 61ectrique.
Desforets sont offerts pour enfoncer des vis aussi bien
que pourtourner des boulons et des 6crous.
LEVIERDEMARCHEAVAllT/ARRI|:RE
ETVERROUILLAGEDE GACHETTE
_ Apr_s avoir utilis6 I'outil,
verrouillez la g&chette en
position d'arr_t pour 6viter les risques de d6marrage
accidentelet de d6chargeaccidentelle.
Votre outil est 6quip6 d'un levier de marche
avant/arriereet d'un verrouillage deg&chettese trouvant
au-dessus de la g&chette (Fig. 1). Oe levier a 6t6 congu
de mani6re & changer la rotation de I'embout et
verrouiller lag&chetteen position d'arr_t.
Pour la rotation avant (le mandrin 6tant dirig6 en sens
oppos6&vous), d6placezle levier &rextr_me gauche.
Pour la rotation inverse, d6placezle levier & rextr_me
droite. Pour actionner le verrouillage de g&chette,
d6placezle levier& la position centrale(arr_t).
lle changez pas le sens de
rotationavantque I'outil ne
se soit compl_tement immobilis6. Un changement
durantla rotationdu mandrinpourrait endommagerroutil.
EMBRAYAGEREGLABLE
Votre outil comporte 21 r6glages d'embrayage. Le
couple produit augmentera & mesure que I'anneau de
rembrayage est tourn6de la position 1 & la position 20.
La position <<II'L_ >>de la perceuse verrouillera
rembrayage de maniere &pouvoir perceret visser darts
des mat6riaux difficiles. Cette m_me position permet
6galement de changer rapidement et facilement les
forets darts le mandrin sanscl6.
FRElll
Le rel&chementde la g&chetteactive le frein qui
immobilisele mandrinen rapidit6,ce qui est surtout
pratiquepourrenfoncementet renlevementr6p6titifs
desvis.
CHAllGEMEllTDEVITESSES
Votre outil comporte deux r6gimes distincts, couple
61ev6et vitesse 61ev6e.Le couple 61ev6produit un
couple 61ev6et des vitesses de per_age plus lentes
pour le travail & grand rendement ou pour enfoncer des
vis. La vitesse61ev6eproduit desvitesses plus rapides
pour le per_age moins exigeant. Pour changer de
vitesse, faites glisser le commutateur & la position
couple 61ev6ou vitesse 61ev6e.
POIGNEEAUXILIAIRE
La poign6e auxiliaire permet de mieux ma_triser,
supporter et guider routil. Elle peut _tre plac6e des
deux c6t6s de I'outil. Pour la monter, enfilez le boulon
de montage par le trou de montage. II suffit alors de
visser la poign6e sur le boulon jusqu'& ce qu'elle soit
serr6e.
INSERTIONDESFORETS
Placez le levier inverseur de marche _ la position
centrale <<OFF >>.Retirez le bloc-piles et tournez
I'anneau de I'embrayage jusqu'au symbole de foret
<<Illm >>.Tournez le manchon du mandrin darts le
sens oppos6 & celui des aiguilles d'une montre en le
regardant depuis I'extr6mit6 mandrin, et ouvrez le
mandrin pour le faire correspondre environ au diam_tre
du foret. Ins6rezun foret propre jusqu'aux cannelures
du foret pour les petits forets, ou aussi loin que
possible pour les gros forets. Fermez le mandrin en
tournant le manchon du mandrin darts le sens des
aiguilles d'une montre et en serrant fermement & la
main (Fig. 2).
_ l'utilisez pas la puissance
de la perceuse en
saisissantle mandrin pour desserreron resserrer le
foret. Si vous tentez de saisir le mandrin en rotation,
vous pourriez _tre bless6 & la main ou subir une
br01uredefriction.
RETRAITDUMAllDRlll
Tournez ranneau de I'embrayage jusqu'au symbole de
foret <<_l'_ >>.Ouvrez le mandrin compl_tement,
retirez la vis &filet gauche& rint6rieur du mandrin en la
tournant en sens horaire. Ins6rezle c6t6 court d'une cl6
hexagonale coud6e de 13 mm et refermez les
m_choires sur les plats de la cl6. Frappezle c6t6 long
de la cl6fortement en sens anti-horaire, retirez la cl6, et
lib6rez le mandrin de rarbre (Fig. 2).
DOUILLEDU
HORAIRE
©
_AllT'!EoN_A'FIE l
POSEDUMANDRIll
Gardez toujours les filets de I'arbre, les filets du
mandrin et la vis de fixation exempts de d6bris. Pour
poser un mandrin, inversez la proc6dure de retrait du
mandrin.
