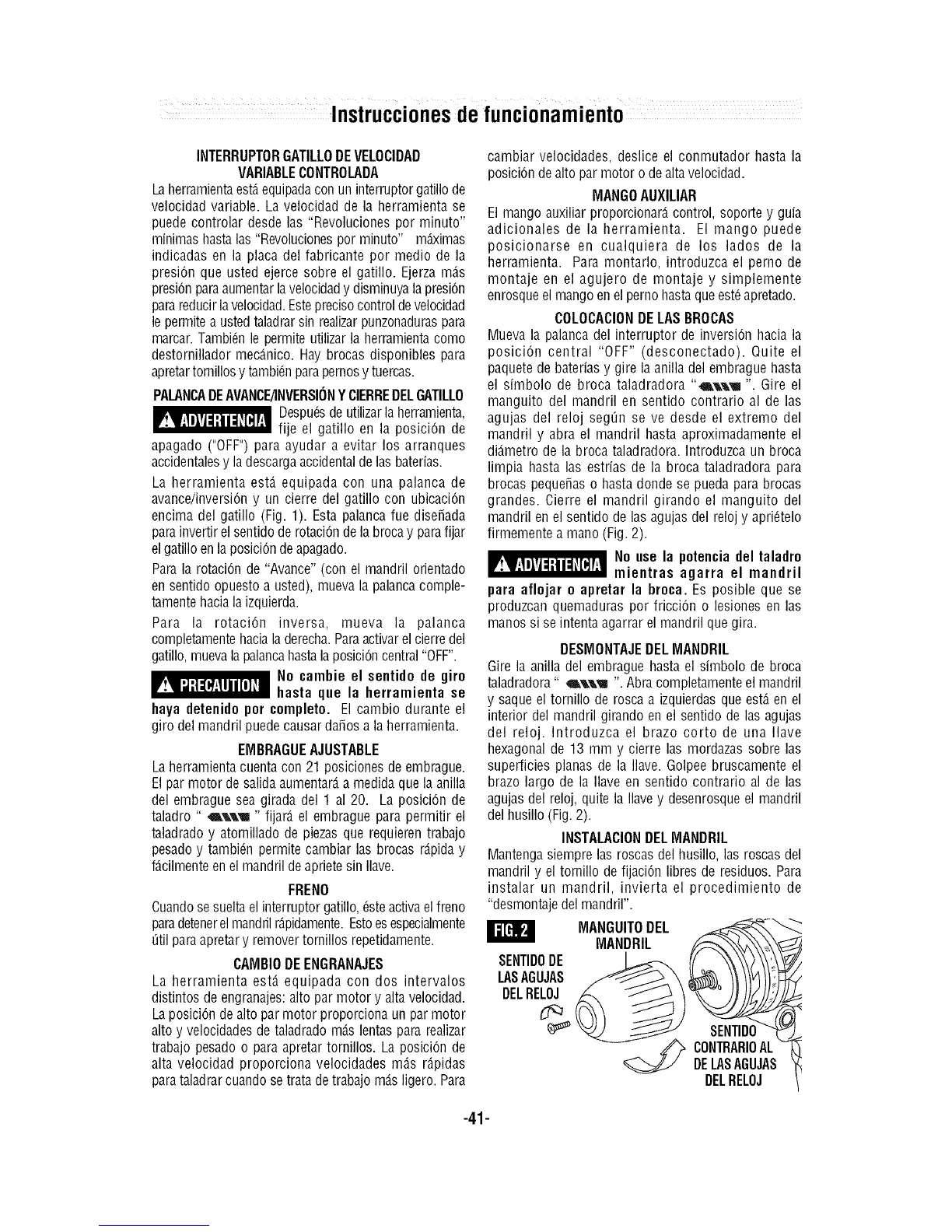

INTERRUPTORGATILLODEVELOCIDAD
VARIABLECONTROLADA
La herramientaest_equipadacon un interruptor gatillode
velocidad variable. La velocidad de la herramienta se
puede controlar desde las "Revoluciones por minuto"
minimas hastalas"Revolucionespor minuto" mMimas
indicadas en la placa del fabricante por medio de la
presi0n que usted ejerce sobre el gatillo. Ejerza m_s
presiOnparaaumentarla velocidady disminuyala presiOn
parareducirlavelocidad.Esteprecisocontrolde velocidad
le permite austed taladrarsin realizarpunzonaduraspara
marcar. Tambi_n le permite utilizar la herramientacomo
destornillador mec_nico. Hay brocas disponibles para
apretartornillosy tambi_nparapernosy tuercas.
PALANCADEAVANCE/]NVERSIONY CIERREDELGATILLO
z_zJ_Nl_ Despuesde utilizarla herramienta,
fije el gatillo en la posiciOn de
apagado ("OFF") para ayudar a evitar los arranques
accidentalesy la descarga accidentalde las baterias.
La herramienta est_ equipada con una palanca de
avance/inversiOny un cierre del gatillo con ubicaciOn
encima del gatillo (Fig. 1). Esta palanca fue dise_ada
parainvertir el sentido de rotaciOnde la broca y parafijar
el gatillo enla posiciOnde apagado.
Para la rotaci0n de "Avance" (con el mandril orientado
en sentido opuesto a usted), mueva la palanca comple-
tamentehacia la izquierda.
Para la rotaciOn inversa, mueva la palanca
completamentehaciala derecha.Paraactivarel cierre del
gatillo,muevala palancahastala posiciOncentral"OFF".
No cambie el sentido de giro
hasta que la herramienta se
haya detenido por completo. El cambio durante el
giro del mandril puede causarda_os a la herramienta.
EMBRAGUEAJUSTABLE
La herramienta cuentacon 21 posiciones de embrague.
El par motor de salidaaumentar_ a medidaque la anilla
del embrague sea girada del 1 al 20. La posici0n de
taladro " _ll'l " fijar_ el embrague para permitir el
taladrado y atornillado de piezas que requieren trabajo
pesadoy tambi_n permite cambiar las brocas r_pida y
f_cilmenteen el mandril de apriete sin Ilave.
FRENO
Cuandosesuelta el interruptorgatillo, _steactivael freno
paradetenerel mandrilr_pidamente.Estoesespecialmente
Qtilparaapretary remover tornillos repetidamente.
CAMBIODE ENGRANAJES
La herramienta est_ equipada con dos intervalos
distintos de engranajes:alto par motor y alta velocidad.
La posiciOnde alto par motor proporciona un parmotor
alto y velocidadesde taladrado m_s lentas para realizar
trabajo pesado o para apretar tornillos. La posici0n de
alta velocidad proporciona velocidades m_s r_pidas
parataladrar cuandose trata de trabajo m_s ligero. Para
cambiar velocidades, deslice el conmutador hasta la
posiciOnde alto parmotor odealta velocidad.
MANGOAUXILIAR
El mango auxiliar proporcionar_ control, soporte y guia
adicionales de laherramienta. El mango puede
posicionarse en cualquiera de los lados de la
herramienta. Para montarlo, introduzca el perno de
montaje en el agujero de montaje y simplemente
enrosqueel mangoen el perno hastaqueest_apretado.
COLOCACIONDELASBROCAS
Mueva la palanca del interruptor de inversion hacia la
posiciOn central "OFF" (desconectado). Quite el
paquete de baterias y gire la anilla del embrague hasta
el simbolo de broca taladradora "_l_ ". Gire el
manguito del mandril en sentido contrario al de las
agujas del reloj seg_n se ve desde el extremo del
mandril y abra el mandril hasta aproximadamente el
di_metro de la broca taladradora. Introduzca un broca
limpia hasta las estrias de la broca taladradora para
brocas peque_as o hasta donde se pueda para brocas
grandes. Cierre el mandril girando el manguito del
mandril en el sentido de las agujas del reloj y apri_telo
firmemente a mano (Fig. 2).
_ o use la potencia del taladro
mientras agarra el mandril
para aflojar o apretar la broca. Es posible que se
produzcan quemaduras por fricciOn o lesiones en las
manos si se intenta agarrar el mandril que gira.
DESMONTAJEDELMANDRIL
Gire la anilla del embrague hasta el simbolo de broca
taladradora" _llU ". Abra completamente el mandril
y saqueel tornillo de rosca a izquierdas que est_ en el
interior del mandril girando en el sentido de las agujas
del reloj. Introduzca el brazo corto de una Ilave
hexagonal de 13 mm y cierre las mordazas sobre las
superficies planas de la Ilave. Golpee bruscamente el
brazo largo de la Ilave en sentido contrario al de las
agujas del reloj, quite la Ilave y desenrosque el mandril
del husillo (Fig.2).
INSTALACIONDELMANDRIL
Mantengasiempre las roscas del husillo, las roscas del
mandril y el tornillo de fijaciOn fibres de residuos. Para
instalar un mandril, invierta el procedimiento de
"desmontaje del mandril".
MANGUITODEL
MANDRIL
SENTIDODE
LASAGUJAS
DELRELOJ
[I=l[t_i',l
SENTIDO
_ ONTRARIOAL
DELASAGUJAS
DELRELOJ
-41-
