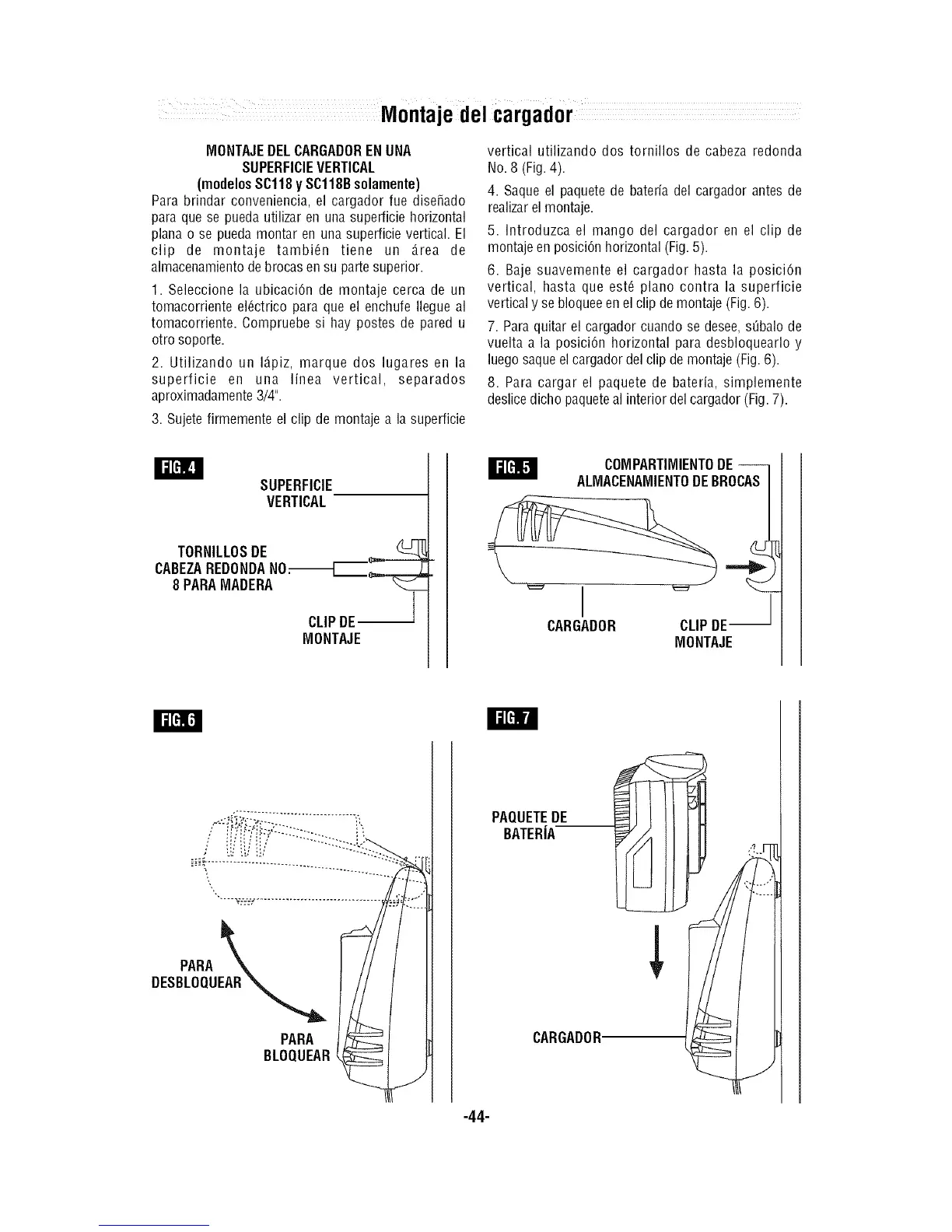

MONTAJEDELCARGADORENUNA
SUPERFICIEVERTICAL
(modelosSCl18 y SCl18B solamente)
Para brindar conveniencia, el cargador fue dise_ado
para que se pueda utilizar en una superficie horizontal
plana o se pueda montar en una superficie vertical. El
clip de montaje tambi_n tiene un _rea de
almacenamientode brocasensu partesuperior.
1. Seleccione la ubicaci6n de montaje cerca de un
tomacorriente el_ctrico para que el enchufe Ilegue al
tomacorriente. Compruebe si hay postes de pared u
otro soporte.
2. Utilizando un I_piz, marque dos lugares en la
superficie en una linea vertical, separados
aproximadamente3/4".
3. Sujete firmemente el clip de montaje a la superficie
W
SUPERFICIE
VERTICAL
TORNILLOSDE
CABEZAREDONDANO._ _'=i
8 PARAMADERA
CLIPDE_
MONTAJE
vertical utilizando dos tornillos de cabeza redonda
No.8 (Fig. 4).
4. Saque el paquete de bateria del cargador antes de
realizarel montaje.
5. Introduzca el mango del cargador en el clip de
montajeen posici6n horizontal (Fig.5).
6. Baje suavemente el cargador hasta la posici6n
vertical, hasta que est_ piano contra la superficie
vertical y se bloqueeen el clip de montaje (Fig.6).
7. Para quitar el cargador cuando se desee,st_balode
vuelta a la posici6n horizontal para desbloquearlo y
luego saqueel cargadordel clip de montaje (Fig.6).
8. Para cargar el paquete de bateria, simplemente
deslice dicho paqueteal interior del cargador (Fig. 7).
COMPARTIMIENTODE --
ALMACENAMIENTODE BROCAS
CARGADOR CLIPDE--
MONTAJE
I li[_
W
PARA_
DESBLOQUEAR_,t_
PARA
BLOQUEAR
PAQUETEDE
BATERJA--
CARGADOR
-44-
