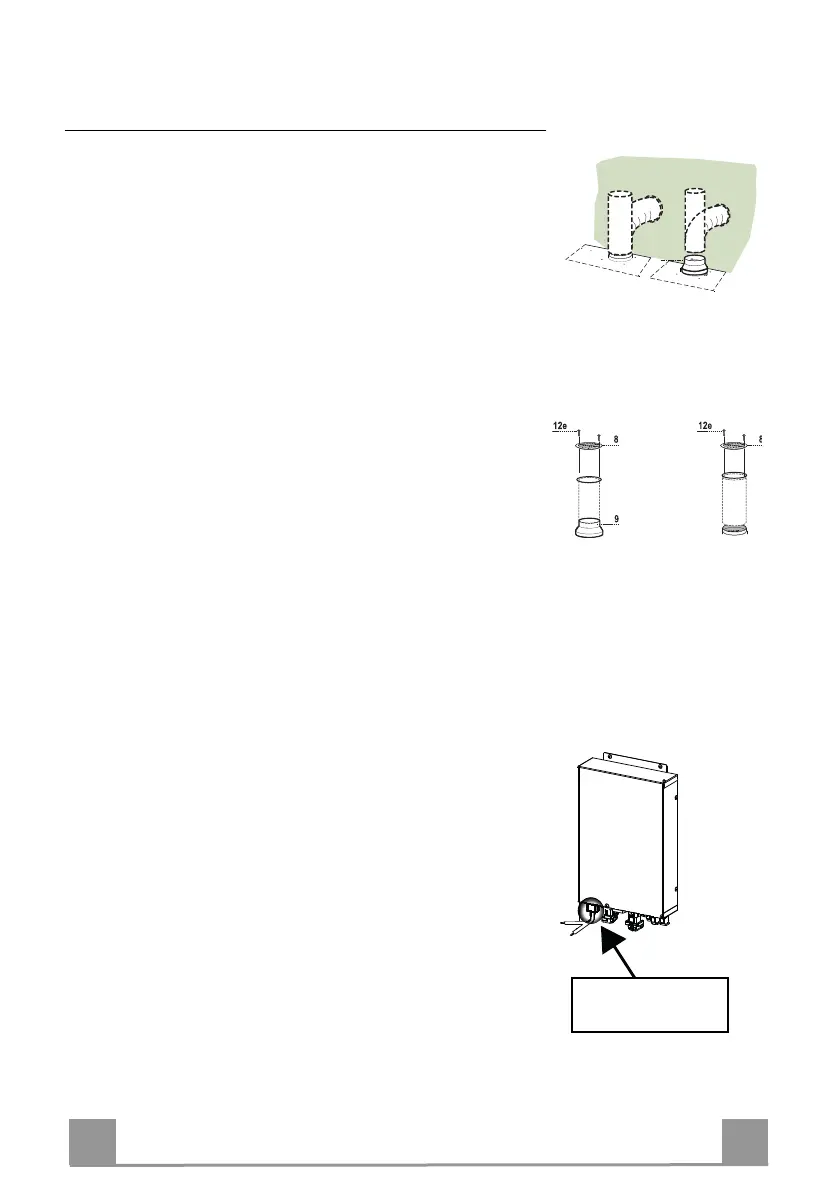

Branchements
SORTIE AIR VERSION ASPIRANTE
En cas d’installation en version aspirante, brancher la hotte à la
tuyauterie de sortie via un tube ri-gide ou flexible de ø 150 ou
120 mm, au choix de l’installateur.
• En cas de branchement avec un tube de ø120 mm, insérer le
flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériau néces-
saire n’est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.
SORTIE AIR VERSION FILTRANTE
• Relier la bride au trou de sortie de l’air avec un tube rigide ou
flexible de ø 120 ou 150 mm.
• Pour la liaison avec le tube ø 120 mm, insérer la buse de
réduction 9 sur la sortie du corps de hotte.
• Fixer le tube avec des colliers serre-tube adaptés. Le matériel
nécessaire n’est pas fourni.
• Fixer la grille orientée 8 sur la sortie à l’aide de 2 vis 12e (2,9 x
9,5) fournies.
• Vérifier la présence des filtres anti-odeur à charbon actif. (Voir
paragraphe Entretien filtres à charbon actif).
BRANCHEMENT ELECTRIQUE
• Brancher la hotte sur le secteur en interposant un interrupteur
bipolaire avec ouverture des contacts d’au moins 3 mm.
CONNECTEUR
D’ALIMENTATION
