76
ZCT8850CE Rev. C (03/20)
3. ツールを操作するには、スイッチを正逆いずれか
の位置設定する必要があります。スイッチをセン
ター位置に設定すると、スイッチはオフにロックさ
れます。
トリガ
トリガを押すとアンビルが回転します。操作を行う
には、レバーを正逆いずれかの位置に設定する必
要 が あります 。OFF位置にすると、トリガをロックす
ることができます。トリガをオフの位置にロックする
と、未使用時にインパクトレンチが偶発的に作動し
てしまう危険を防ぐことができます。レバーをセン
ター位 置に 設 定すると、トリガをロックすることが で
きます。工具を使用しない間は、トリガをロックして
ください 。
バッテリの充電
1. 電源コードのプラグを充電器のソケットに差し込
みます。
2. コードプラグのもう一端を電源コンセントに差し
込みます。
3. バッテリパックを充電器に差し込 みます。バッテ
リパックを正しく充電器に置くと、充電器の上部
が点滅します。
— 緑のライトが点滅し始めます。これは充電器
がバッテリパックを充電中であることを示し
ています。
4. バッテリパックの燃料ゲージに充電率のパーセン
ト%値が表示されます。標準高速充電時間は、
60分です。
— バッテリが25%充 電されると、1つのライトが
緑に点灯します。
5. 高速充電が完了すると、バッテリパックの4つのライ
トがすべて緑に点灯します。これはバッテリが完
全に充電されたことを示し、充電器でも緑のライト
が点灯します。
6. 右側のLEDが黄色に点滅している場合は、バッテ
リパックが熱過ぎるか冷た過ぎるかなどの故障が
あることを意味します。充電器が熱すぎたり冷た
すぎたりすると、バッテリを高 速 で 充 電 できませ
ん。バッテリ温度が0°C～45°Cの間、充電器は高速
充 電 モ ード に 入 り ま す 。
7. 右側のLEDが赤色に点滅している場合は、バッテ
リパックが故障しているため、充電器はバッテリを
充電できません。
8. 高速充電が完了すると、充電器がバッテリの電圧
を検知し、過充電を防ぐため自動的に電源が切
れ、バッテリ燃料ゲージの4個のライトがすべてオ
ンになり、緑のライトが点灯します。
9. 充電器にはUSBポートが1つ装備されており、
出力電流は0.5Aで出力電圧は5VDCです。0.5 Aを
超えた電流を必要とする機器に接続しないでくだ
さい。

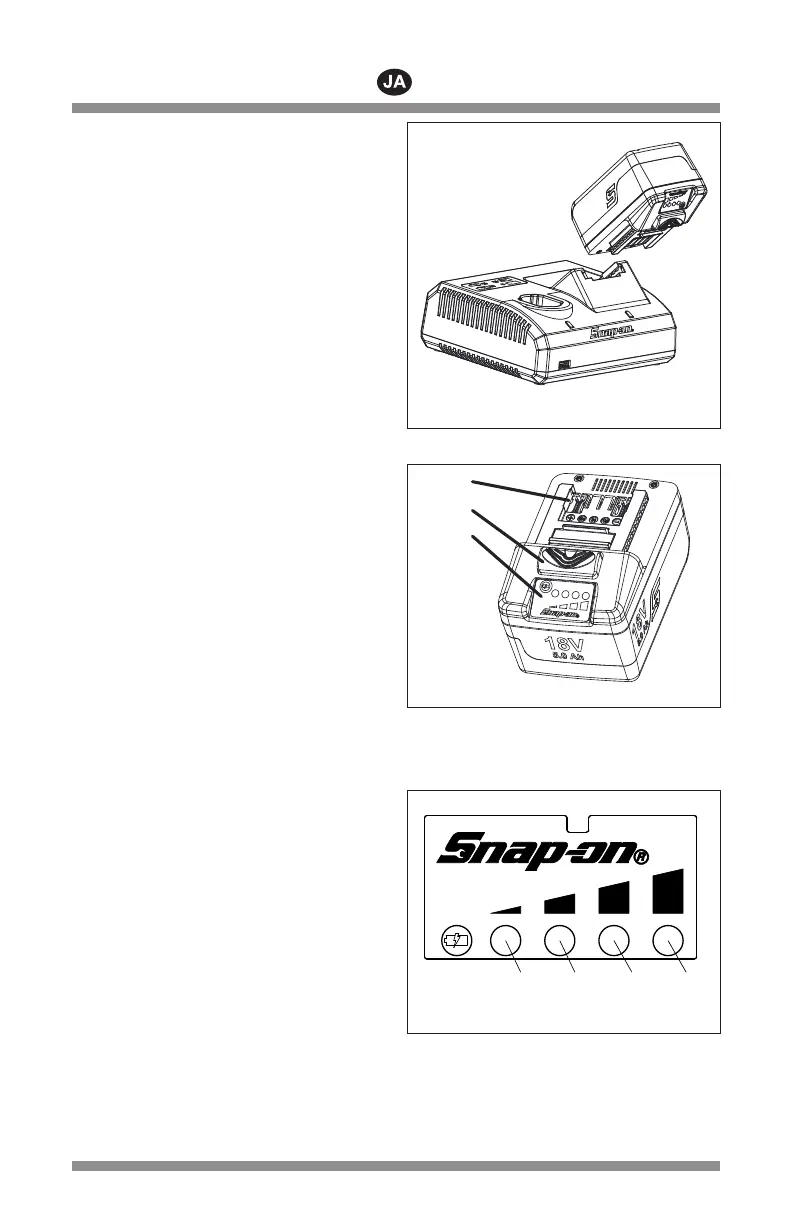

図 3: バッテリの挿 入
A
B
C
図 4: バッテリパック
A –
端子
B –
ラッチ ボタン
C –
燃料ゲージ
L1 L2 L3 L4
図 5: 燃料ゲージ
L1 - ソ リッド ラ イト 25%充電
L2 - ソ リッド ラ イト 50%充電
L3 - ソ リッド ラ イト 75%充電
L4 - ソ リッド ラ イト 100%充電
