34
ZMG725ACE Rev. B (05/21)
用途
Snap-on MG725A/MG725AL/MG725AP イン パ クト レ
ンチはさまざまなファスナーに適しており、自動車
分野や産業分野両方での作業が可能になりま
す 。
Snap-on インパクトソケットと併用すれば、パワー
と速度が大幅にアップし、仕事効率が上昇するだ
けでなく、作業者の疲労を軽減します。用途に
は、アセンブリライン操作、錆ついたナットやボル
トの取り外し、その他多くの専門化したものがあ
ります。
空気供給
エアツールは、清潔で湿気のない、潤滑が十分な
空気に、一定の最大空気圧90 psig (6.2 bar、
620kPa)を加えたときに最適に動作します。

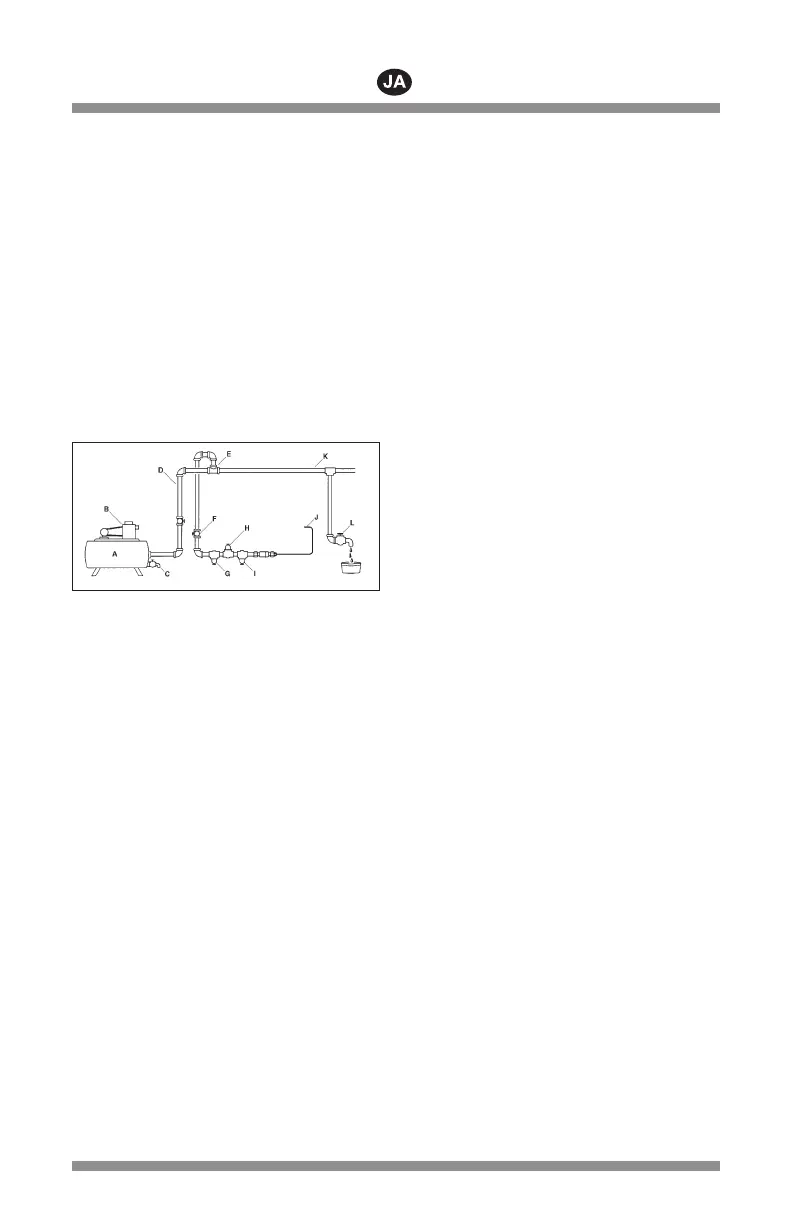

図 1:
空気供給
A –
レシーバータンク、最小
40
ガロン
(
151.5
リット ル )
B –
コンプレッサ、十分な容量があります
C –
排水口、毎日水を抜いてください
D –
パイプおよび取付具、最小
1/2”
E –
上部空気取入口
F –
シャットオフバルブ、簡単に手が届きま
す
G –
フィルター
H –
エアレギュレーター、作業圧力に設定し
ます
I –
潤滑器
J –
エアツール接続部
K –
ロース ポット、ウォータートラップ
L –
排水口、毎日水を抜いてください
パ イプシ ステム
パイプシステムは、最大空気圧を保てるように十
分な大きさが必要です。すべてのパイプ取付具お
よびパイプ放出口は1/2インチとして、毎日排水で
きない水がたまるらないよう配置する必要があり
ます。3/8” ID未満のエアパイプまたは長すぎるパ
イプは使用しないでください。最大空気圧が低下
すると、ツールの性能が低下することがあります。
✔ 気密接続用にアクセサリーを入手できます。
エアコンプレッサー
エアコンプレッサーは、ツールの動作中、各空気
放出口から90 psig (6.2 bar、620 kPa) の圧力で
5.2 cfm (37 SCFM) の空気を供給できる十分な能
力が必要です。レシーバータンクは、各エアツー
ルがサージバランスを保てるように、十分な容量
が必要です。
フィル ター
ツールに清潔な空気を供給するために、Snap-on
AHR424フィルターまたは同等のものを使用してく
ださい。水、ゴミまたはスケールは研磨剤として
作用して、エアツールを傷つけることがあります。
フィルターユニットは、コンプレッサと空気レギュ
レータおよび空気潤滑器の間に取り付けます。
エアレギュレータ
特定の空気圧は、エアインパクトレンチの正しい
パフォーマンスに必要です。AHR426レギュレー
タ、または同等品は推奨する空気圧6.2バー
ル、620kPaを調整し、維持します。Snap-on これ
より低くすると効率性が減少し、これより高くする
と定格された容量を超えて噴出と速度が増し、エ
アインパクトレンチ の 危 険 を引 き起こす原 因と損
傷する可能性が生成されます。標準の方法でイン
パクトレンチを使用している間、レギュレータの空
気圧をチェックしてください。
エアライン潤滑装置
✔ 失速とパフォーマンス低下の原因となるの
で、重い油は使用しないでください。
エアモーターに潤滑油を差す際の推奨方法は、
Snap-on AHR428潤滑装置を使用することで
す。Snap-on IM6 エアモーター油または高品質の
SAE 10W 油を注入する必要があります。エアラ
イン潤滑装置を使用しない場合、毎日使用する前
に約3.75mlのIM6エアモーター油をラチェットの
空気吸い込み口に注入することによって潤滑して
ください。IM6 油はエアツール用に考案され、洗
浄溶剤は必要ありません 。
オイルリザーバ
インパクトメカニズムの空気室は工場で密閉され
ているため、オイルを追加する必要はありませ
ん 。
