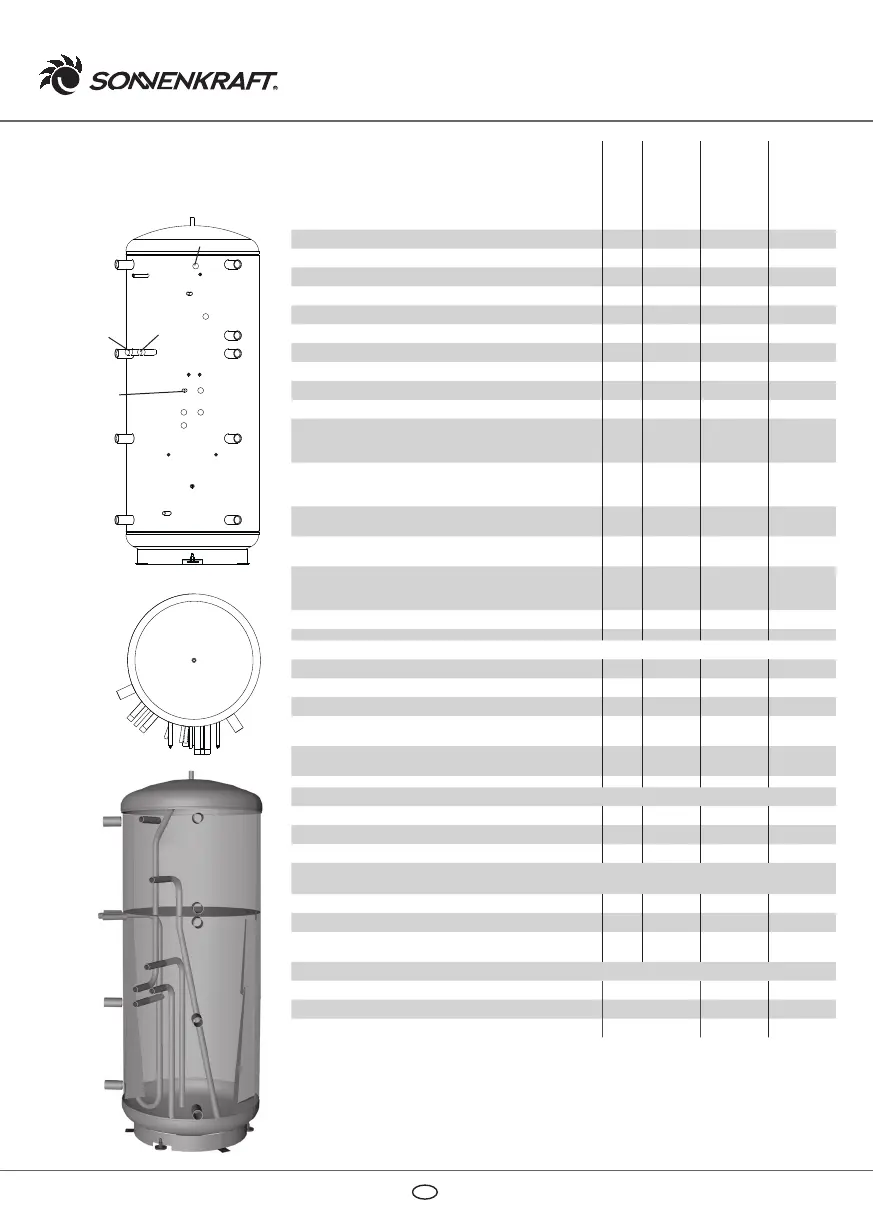

Anschlussschema
Technische Daten
Elektroeinschraubheizkörper EHP kann in die Muffen A, B, C und HP montiert werden.
SLM50HE-L/R/O: Befestigungshülse M8 oben bzw. links/rechts für Schichtlademodul SLM50HE
HKM20HE-BH (RAS-BH): Befestigungshülse M8 für Heizkreismodul HKM20HE oder
Rücklaufanhebestation RAS20
FWMi-L/R/U: Einhängebolzen oben links/rechts bzw. Befestigungshülse M10 unten für
Frischwassermodul FWMi
Einheit Ø Anschluss PSC800E PSC1000E
Art. Nr. 121444/C 121445/C
Inhalt l - 776 912
Durchmesser isoliert
mm - 990 990
Durchmesser unisoliert mm - 790 790
Höhe isoliert mm - 1860 2140
Höhe unisoliert mm - 1778 2058
Kippmaß unisoliert mm - 1830 2100
Gewicht (unisoliert) kg - 136 150
zul. Betriebsdruck Heizung bar - 3 3
zul. Betriebstemperatur Heizung °C - 95 95
Muffe A, 2 x (z.B. Kesselvorlauf für
Warmwassernachheizung KVWW oder
Elektroheizpatrone EHP)
mm
Rp 6/4" 1450 1780
Muffe B, 2 x (z.B. Vorlauf für Heizung VL-HZ,
Elektroheizpatrone EHP oder Kesselvorlauf für
Nachheizung KV-HZ)
mm
Rp 6/4" 1030 1250
Muffe C, 2 x (z.B. Rücklauf für Heizung RL-HZ oder
Elektroheizpatrone EHP)
mm
Rp 6/4" 630 745
Muffe D, 2 x (z.B. Rücklauf für Fußbodenheizung
RL-FBHZ, Entleerung)
mm
Rp 6/4" 260 260
Muffe HP, 1x (z.B. Wärmepumpen Rücklauf für
Warmwassernachheizung oder Elektroheizpatrone
EHP)
mm
Rp 6/4" 1210 1400
EL Entlüftung mm
Rp 1/2" oben oben
Anschlüsse Schichtlademodul SLM50HE
SLM50HE-O Vorlauf "Oben" mm
G 1"
1670 1770
SLM50HE-M Vorlauf "Mitte" mm G 1" 1370 1470
SLMU Rücklauf "Unten" mm G 1" 930 1030
F-SLM50HE-O/WW - Fühlertauchhülse SLM "oben"/
Warmwasser
mm
Di 15 x
100
1500 1600
F-SLMU/S - Fühlertauchhülse SLM "unten"/solar mm
Di 15 x
100
300 300
Anschlüsse Frischwassermodul FWMi
FWMi-VL Vorlauf mm G 1" 800 900
FWMi-RLM Rücklauf "Mitte" mm G 1" 722 822
FWMi-RLU Rücklauf "Unten" mm G 1" 800 900
Anschlüsse Heizkreismodul HKM20HE / Rücklaufanhebestation RAS20
HKM20HE-VL/RAS-VL Vorlauf mm G 1" 1158 1258
HKM20HE-RL/RAS-RL Rücklauf mm G 1" 1158 1258
F-HKM/F-RAS Fühlertauchhülse mm
Di 15 x
100
930 1030
Erp Angaben
Speichervolumen l 776 912
Warmhalteverlust S W 131 138
Energieeffizienzklasse - C C
HKM20HE-BH
(RAS-BH)
A
D
C
B
EL
F-SLM50HE-O/WW
SLM50HE-O
SLM50HE-M
HKM20HE-RL
(RAS-RL)
FWMi-RLU
SLM50HE-L
F-HKM20-HE
(F-RAS)
FWMi-L
SLM50HE-O
A
D
C
B
HKM20HE-VL
(RAS-VL)
SLM50HE-R
SLM50HE-U
FWMi-RLM
FWMi-VL
FWMi-R
FWMi-U
F-SLM50HE-U/S
HP
