AUDIO OUT
REAR
AUDIO OUT
FRONT
BUS
AUDIO
L
R
Precauciones
• Esta unidad ha sido diseñada para alimentarse
con 12 V CC, negativo a masa, solamente.
• No coloque los cables debajo de ningún tornillo,
ni los aprisione con partes móviles (p.ej. los raíles
del asiento).
• Antes de realizar las conexiones, desactive el
encendido del automóvil para evitar
cortocircuitos.
• Conecte los cables de entrada de alimentación
amarillo y rojo solamente después de haber
conectado los demás.
• Conecte todos los conductores de puesta a
masa a un punto común.
• Por razones de seguridad, asegúrese de aislar con
cinta eléctrica los cables sueltos que no estén
conectados.
Notas sobre el cable de suministro de
alimentación (amarillo)
• Cuando conecte esta unidad en combinación con
otros componentes estéreo, la capacidad nominal
del circuito conectado del automóvil debe ser
superior a la suma del fusible de cada
componente.
• Si no hay circuitos del automóvil con capacidad
nominal suficientemente alta, conecte la unidad
directamente a la batería.
Lista de component es (1)
Los números de la lista corresponden a los de las
instrucciones.
Precaución
Tenga mucho cuidado al manipular el soporte 1
para evitar posibles lesiones en los dedos.
Ejemplo de conexiones (2)
Notas (2-B)
• Asegúrese de conectar primero el cable de puesta a
masa ant es de realizar la conexión al amplif icador.
• Si conect a un amplif icador de pot encia opcional y no
ut iliza el incorporado, los pitidos se desactivarán.

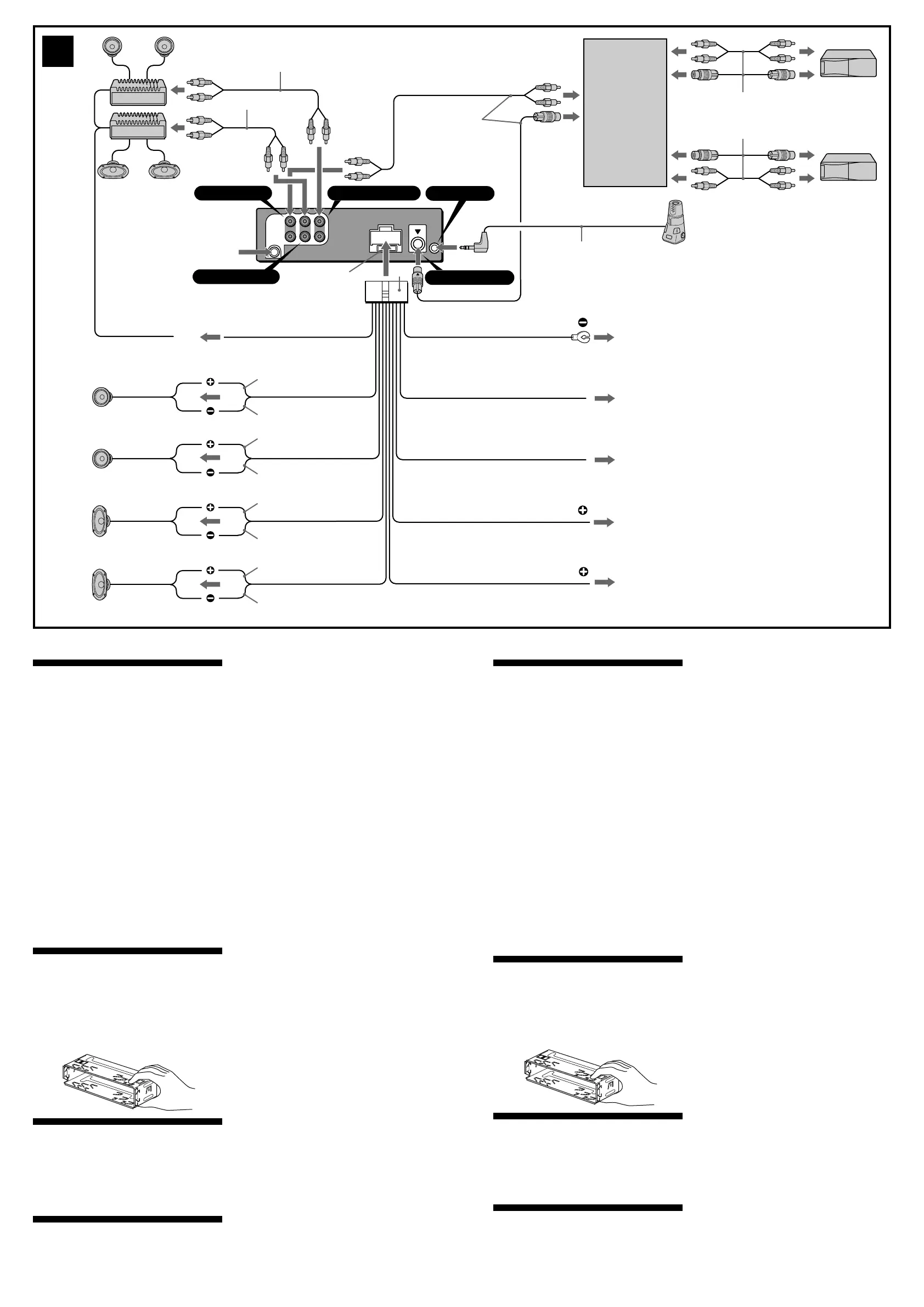

Diagramas de conexión (3)
1 A una superficie metálica del automóvil
Conecte primero el cable de masa negro, y después
los cables amarillo y rojo de ent rada de
alimentación.
3
2 Al cable de control de la antena motorizada o al
cable de fuente de alimentación del amplificador de
antena
Notas
• Si no se dispone de ant ena motorizada ni de
amplificador de antena, o se ut iliza una ant ena
telescópica accionada manualmente, no será
necesario conectar este cable.
• Si el aut omóvil incorpora una ant ena de FM /AM en
el cristal t rasero/lat eral, consult e “ Not as sobre los
cables de control y de fuent e de aliment ación.”
3 Para conectar a AM P REMOTE IN del amplificador de
potencia opcional
Est a conexión es sólo para amplif icadores.
La conexión de cualquier ot ra sistema puede dañar
la unidad.
4 Al cable de interfaz de un teléfono para automóvil
5
Al terminal de alimentación de +12 V que recibe
energía en la posición de accesorios del interruptor
de la llave de encendido
Notas
• Si no hay posición de accesorios, conéctelo al
terminal de aliment ación (batería) de +12 V que
recibe energía sin interrupción.
Asegúrese de conect ar primero el cable de masa
negro.
• Si el aut omóvil incorpora una ant ena de FM /AM en
el cristal t rasero/lat eral, consult e “ Not as sobre los
cables de control y de fuent e de aliment ación” .
6 Al terminal de alimentación de +12 V que recibe
energía sin interrupción
Asegúrese de conect ar primero el cable de masa
negro.
Notas sobre los cables de control y de fuente de
alimentación
• El conductor de cont rol de la ant ena motorizada (azul)
suministrará +12 V CC cuando conect e la alimentación
del sint onizador.
• Si el automóvil dispone de una antena de FM/AM
incorporada en el crist al trasero/lateral, conecte el
cable de cont rol de ant ena motorizada (azul) o el
cable de ent rada de aliment ación auxiliar (rojo) al
terminal de aliment ación del amplificador de antena
existent e. Para obt ener inf ormación det allada,
consulte a su proveedor.
• Con est a unidad no es posible utilizar una antena
mot orizada sin caja de relé.
Conexión para protección de la memoria
Si conecta el conductor de ent rada amarillo, el circuit o
de la memoria recibirá siempre aliment ación, incluso
aunque ponga la llave de encendido en la posición OFF.
Notas sobre la conexión de los altavoces
• Ant es de conect ar los alt avoces, desconecte la aliment ación
de la unidad.
• Ut ilice altavoces con una impedancia de 4 a 8 ohmios, y con
la pot encia máxima admisible adecuada, ya que de lo
contrario podría dañarlos.
• No conect e los t erminales del sist ema de altavoces al chasis
del aut omóvil, ni los del altavoz izquierdo a los del
derecho.
• No conect e el cable de puest a a t ierra de est a unidad al
terminal negativo (–) del altavoz.
• No intent e conect ar los alt avoces en paralelo.
• No conect e altavoces activos (con amplificadores
incorporados) a los t erminales de alt avoces de la unidad. Si
lo hiciese, podría dañar t ales alt avoces. Por lo t anto,
cerciórese de conect ar alt avoces pasivos a est os t erminales.
• Para evitar fallos de f uncionamiento, no utilice los cables
de alt avoz incorporados inst alados en el automóvil si su
unidad comparte un cable negat ivo común (–) para los
alt avoces derecho e izquierdo.
• No conect e los cables de altavoz de la unidad entre sí.
*
1
RCA pin cord (not supplied)
Cordon à broche RCA (non f ourni)
Cable con clavijas RCA (no suministrado)
AM P REM
Blue/white striped
Rayé bleu/ blanc
Con raya azul/blanca
M ax. supply current 0.3 A
Courant max. fourni 0,3 A
Corriente máx. de alimentación de 0,3 A
Light blue
Bleu ciel
Azul celeste
Fuse (10 A)
Fusible (10 A)
Fusible (10 A)
Blue
Bleu
Azul
M ax. supply current 0.1 A
Courant max. fourni 0,1 A
Corriente máx. de alimentación de 0,1 A
Red
Rouge
Rojo
Yellow
Jaune
Amarillo
ATT
ANT REM
Left
Gauche
Izquierdo
Right
Droit
Derecho
Left
Gauche
Izquierdo
Right
Droit
Derecho
from car antenna
de l’antenne de la voiture
de antena de automóvil
AUDIO OUT REAR
REM OTE IN
Insert w ith the cord upw ards.
Insérez avec le cêble vers le haut.
Insertar con el cable hacia arriba.
White/black striped
Rayé blanc/ noir
Con raya blanco/ negro
White
Blanc
Blanco
1
2
4
5
6
Black
Noir
Negro
Gray/ black striped
Rayé gris/ noir
Con raya gris/ negro
Gray
Gris
Gris
Green
Vert
Verde
Green/black striped
Rayé vert/ noir
Con raya verde/ negro
Purple
M auve
Púrpura
Purple/black striped
Rayé mauve/ noir
Con raya púrpura/ negro
Précaut ions
•Cet appareil est exclusivement conçu pour
fonctionner sur une tension de 12 V CC avec
masse négative.
•Veiller à ne pas coincer de fils entre une vis et
la carrosserie de la voiture ou cet appareil ou
encore entre des pièces mobiles comme les
glissières des sièges, etc.
• Avant d’effectuer des raccordements, éteignez le
moteur pour éviter les courts-circuits.
•Brancher les fils d’entrée d’alimentation jaune
et rouge seulement après avoir terminé tous
les autres branchements.
•Rassembler tous les fils de terre en un point
de masse commun.
•Veillez à isoler tout fil ou câble non connectés
avec du ruban électrique approprié.
Notes sur le cordon d’alimentation (jaune)
•Lorsque cet appareil est raccordé à d’autres
éléments stéréo, la valeur nominale des circuits
de la voiture raccordée doit être supérieure à la
somme des fusibles de chaque élément.
•Si aucun circuit de la voiture n’est assez
puissant, raccordez directement l’appareil à la
batterie.
Liste des com posant s (1)
Les numéros de l’illustration correspondent à
ceux des instructions.
At tention
Manipulez précautionneusement le support 1
pour éviter de vous blesser aux doigts.
Exemple de raccordem ent (2)
Remarques (2-B)
• Raccordez d’abord le fil de masse avant de
connecter l’amplificateur.
• Si vous raccordez un amplificateur de puissance et
que vous n’ut ilisez pas l’amplificateur int égré, le
bip sonore est désactivé.
Schémas de connexion (3)
1 À un point métallique de la voiture
Branchez d’abord le fil de masse noir et , ensuit e,
les f ils d’entrée d’aliment at ion jaune et rouge.
2 Vers le fil de commande de l’antenne électrique
ou le fil d’alimentation de l’amplificateur
d’antenne
Remarque
• Il n’est pas nécessaire de raccorder ce fil s’il n’y a
pas d’ant enne électrique ni d’amplificateur
d’ant enne, ou avec une antenne télescopique
manuelle.
• Si votre voit ure est équipée d’une ant enne FM /AM
int égrée dans la vit re arrière/latérale, voir
“ Remarques sur les f ils de commande et
d’aliment at ion” .
3 Pour effectuer le raccordement à AM P REMOTE
IN de l’amplificateur de puissance en option
Cet t e connexion s’applique uniquement aux
amplificat eurs. Le branchement de tout aut re
système risque d’endommager l’appareil.
4 Vers le cordon de liaison d’un téléphone de
voiture
5 À la borne +12 V qui est alimentée quand la clé
de contact est sur la position accessoires
Remarque
• S'il n’y a pas de posit ion accessoires, raccordez la
borne d’alimentation (batterie) +12 V qui est en
permanence sous t ension.
Raccordez d’abord le fil de masse noir.
• Si votre voit ure est équipée d’une ant enne FM /AM
int égrée dans la vit re arrière/latérale, voir
“ Remarques sur les f ils de commande et
d’aliment at ion” .
6 À la borne +12 V qui est alimentée en
permanence
Raccordez d’abord le f il de masse noir.
Remarques sur les fils de commande et
d’alimentation
• Le fil de commande de l’ant enne électrique (bleu)
fournit une aliment ation de + 12 V CC lorsque vous
met t ez l’appareil sous t ension.
• Si votre voit ure est équipée d’une ant enne FM /AM
int égrée dans la vit re arrière latérale, vous devez
raccorder le fil de commande d’antenne électrique
(bleu) ou le f il d’ent rée d’alimentation d’accessoire
(rouge) à la borne d’alimentat ion de l’amplif icat eur
d’ant enne exist ant. Pour plus de dét ails, consult ez
vot re revendeur.
• Une ant enne électrique sans boitier de relais ne peut
pas être ut ilisée avec cet appareil.
Connexion pour la conservation de la mémoire
Lorsque le f il d’ent rée d’alimentat ion jaune est
raccordé, le circuit de la mémoire est aliment é en
permanence même si la clé de contact est sur la
posit ion d’arrêt.
Remarques sur le raccordement des haut-parleurs
• Avant de raccorder les haut-parleurs, mettez l’appareil
hors t ension.
• Utilisez des haut-parleurs ayant une impédance de 4 à
8 ohms et une capacit é adéquat e pour éviter de les
endommager.
• Ne raccordez pas les bornes du système de haut-
parleur au châssis de la voit ure et ne raccordez pas les
bornes du haut-parleur droit à celles du haut-parleur
gauche.
• Ne raccordez pas le câble de masse de cet appareil à la
borne négat ive (–) de l’enceint e.
• N’essayez pas de raccorder les haut -parleurs en
parallèle.
• Raccordez uniquement des haut-parleurs passif s. Le
raccordement de haut -parleurs actifs (avec
amplificateurs intégrés) aux bornes des haut-parleurs
peut endommager l’appareil.
• Pour éviter t out dysf onctionnement , n’utilisez pas les
fils des haut-parleurs int égrés inst allés dans vot re
voit ure si l’appareil part age un f il négat if commun (–)
pour les haut-parleurs droit et gauche.
• Ne raccordez pas ent re eux les f ils des haut-parleurs de
l’appareil.
TOP
*
1
5
3
Supplied w ith the CD/M D changer
Fourni avec le changeur de CD/MD
Suministrado con el cambiador de CD/M D
Source selector
(not supplied)
Sélecteur de source
(non fourni)
Selector de fuente
(no suministrado)
XA-C30
Supplied w ith XA-C30
Fourni avec le XA-C30
Suministrado con el XA-C30
BUS AUDIO IN AUDIO OUT FRONT
REM OTE IN
BUS CONTROL IN
*
1
Downloaded from: https://www.usersmanualguide.com/
To Next Page
Loading...
Need help?
General
