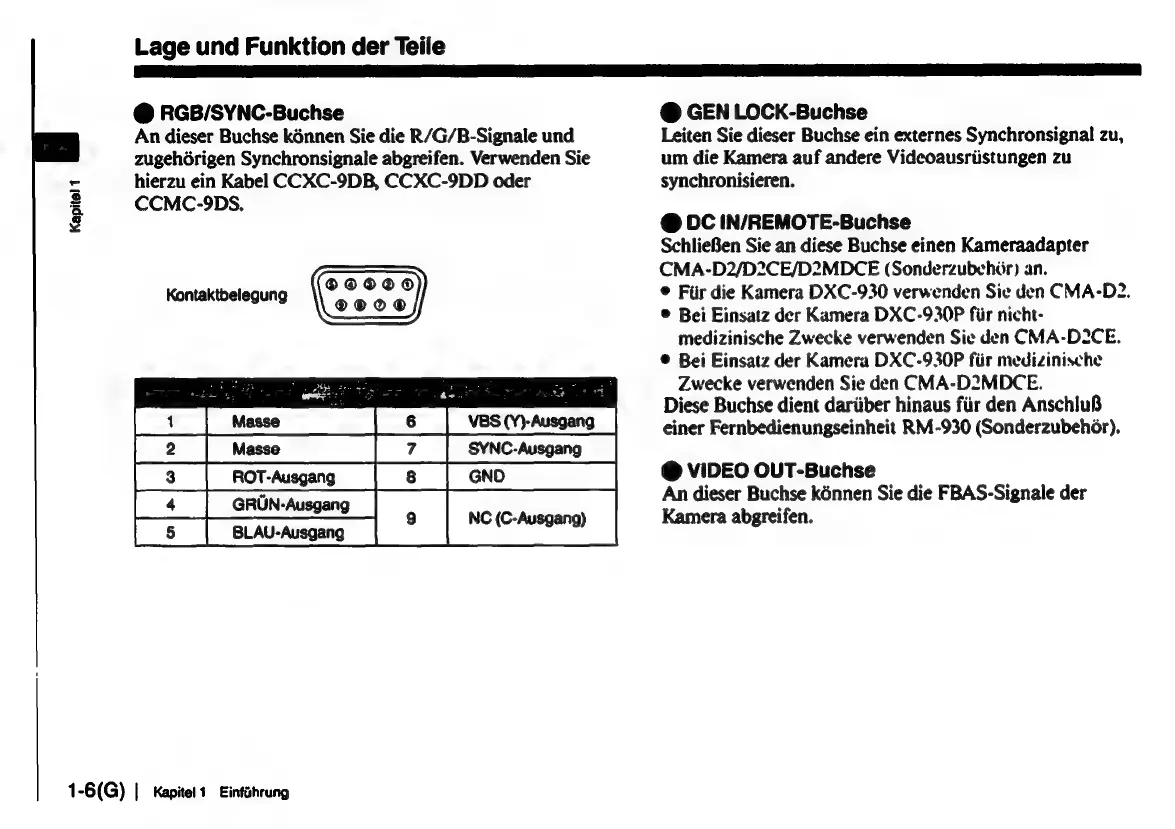

Kapitel 1
Lage und Funktion der Teile
@ RGB/SYNC-Buchse
An dieser Buchse kénnen Sie die R/G/B-Signale und
zugehérigen Synchronsignale abgreifen. Verwenden Sie
hierzu ein Kabel CCXC-9DB, CCXC-9DD oder
CCMC-9DS.
Kontaktbelegung te —
ltl es “i
7
GRUN-Ausgang
BLAU-Ausgang
LE tea
7a |
| 3 | ROT-Ausgang
ae
po J8 4
1-6(G) | Kapitel 1 Einfahrung
@ GEN LOCK-Buchse
Leiten Sie dieser Buchse ein externes Synchronsignal zu,
um die Kamera auf andere Videoausriistungen zu
synchronisieren.
@ DC IN/REMOTE-Buchse
SchlieBen Sie an diese Buchse einen Kameraadapter
CMA-D2/D2CE/D2MDCE (Sonderzubehir) an.
© Fiir die Kamera DXC-930 verwenden Sie den CMA-D2.
® Bei Einsatz der Kamera DXC-930P fiir nicht-
medizinische Zwecke verwenden Sie den CMA-D2CE.
® Bei Einsatz der Kamera DXC-930P fiir medizinische
Zwecke verwenden Sie den CMA-D2MDCE.
Diese Buchse dient dariiber hinaus fiir den AnschluB
einer Fernbedienungseinheit RM-930 (Sonderzubehér).
@ VIDEO OUT-Buchse
An dieser Buchse kénnen Sie die FBAS-Signale der
Kamera abgreifen.
