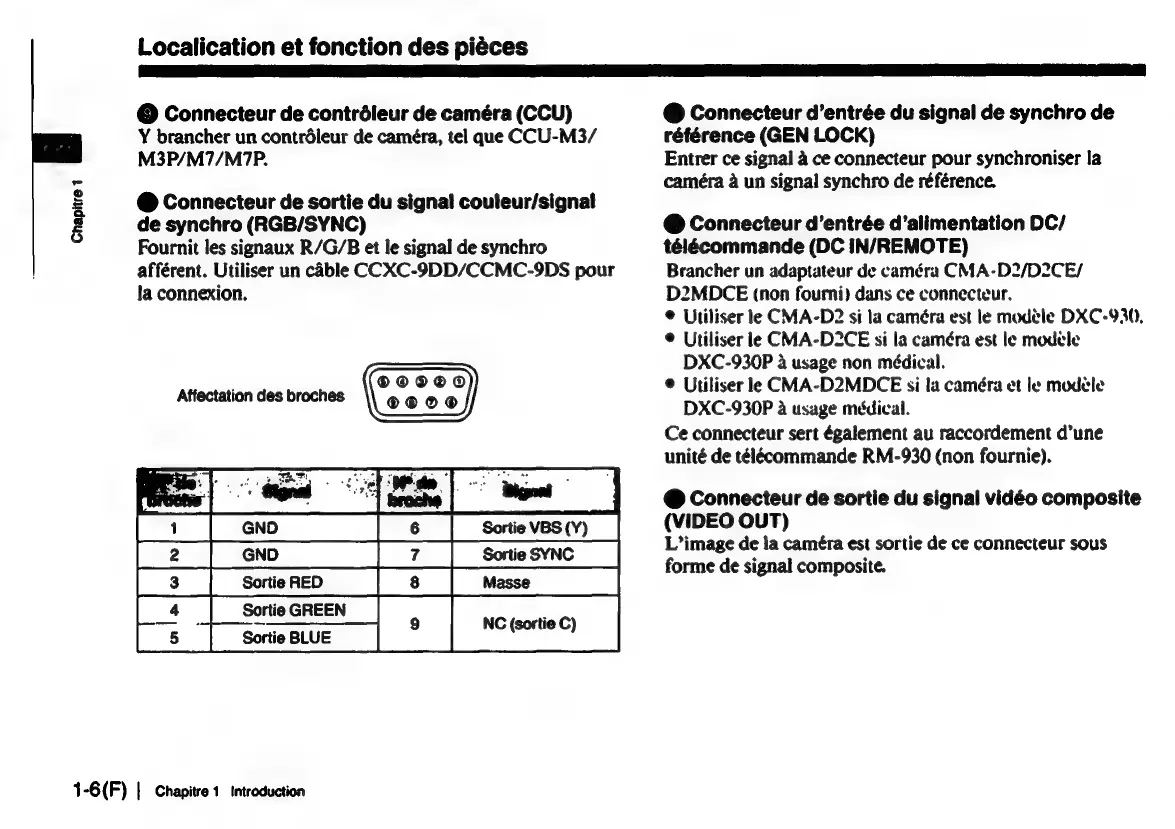

Chapitre 1
Localication et fonction des piéces
@ Connecteur de contréleur de caméra (CCU)
Y brancher un contréleur de caméra, tel que CCU-M3/
M3P/M7/M7P.
@ Connecteur de sortie du signal couteur/signat
de synchro (RGB/SYNC)
Fournit les signaux R/G/B et le signal de synchro
afférent. Utiliser un cable CCXC-9DD/CCMC-9DS pour
la connexion.
, ©0000
Aftfectation des broches @2@0®
Sortie GREEN
NC (sortie C
Sortie BLUE ¢ )
za
a
1-6(F) | Chapitre 1 introduction
@ Connecteur d’entrée du signal de synchro de
référence (GEN LOCK)
Entrer ce signal 4 ce connecteur pour synchroniser la
caméra a un signal synchro de référence.
@ Connecteur d’entrée d’alimentation DC/
télécommande (DC IN/REMOTE)
Brancher un adaptateur de caméra CMA-D2/D2CE/
D2MDCE (non fourni) dans ce connecteur.
© Utiliser le CMA-D2 si la caméra est le modele DXC-930,
® Utiliser le CMA-D2CE si la caméra est le modele
DXC-930P a usage non médical.
® Utiliser le CMA-D2MDCE si la caméra et le modéle
DXC-930P a usage médical.
Ce connecteur sert également au raccordement d’une
unité de télécommande RM-930 (non fournie).
@ Connecteur de sortie du signal vidéo composite
(VIDEO OUT)
L’image de la caméra est sortie de ce connecteur sous
forme de signal composite.
