d'un appareil vidéo a entrées R/G/B ou S-vidéo
Cable de caméra:
\ ¢ CCXC-9DB (avec connecteurs D-SUB 9 broches et BNC)
| e CCMC-9DS (avec connecteurs D-SUB 9 broches, BNC et S-vidéo)"
Moniteur vidéo R/G/B.
processeur d'image. etc.
al’entrée R
al'entrée G
a l'entrée B
DXC-930/930P
a RGB/SYNC
Chapitre 2 7
a "entrée vidéo composite (BNC)
ou S-vidéo (4 broches)")
ou Ordinateur
Cable de caméra CCXC-9DD
iP (avec connecteurs D-SUB broches) 7}
& RGB/SYNC
Adaptateur de caméra CMA-D2/D2CE/D2MDCE
& OC IN/REMOTE —
Cable CCDC-5/10/25/50A/100A
Régler le sélecteur
MODE sur la
position “1°.
a AC IN
Cordon d'alimentation
CAMERA (4 broches)

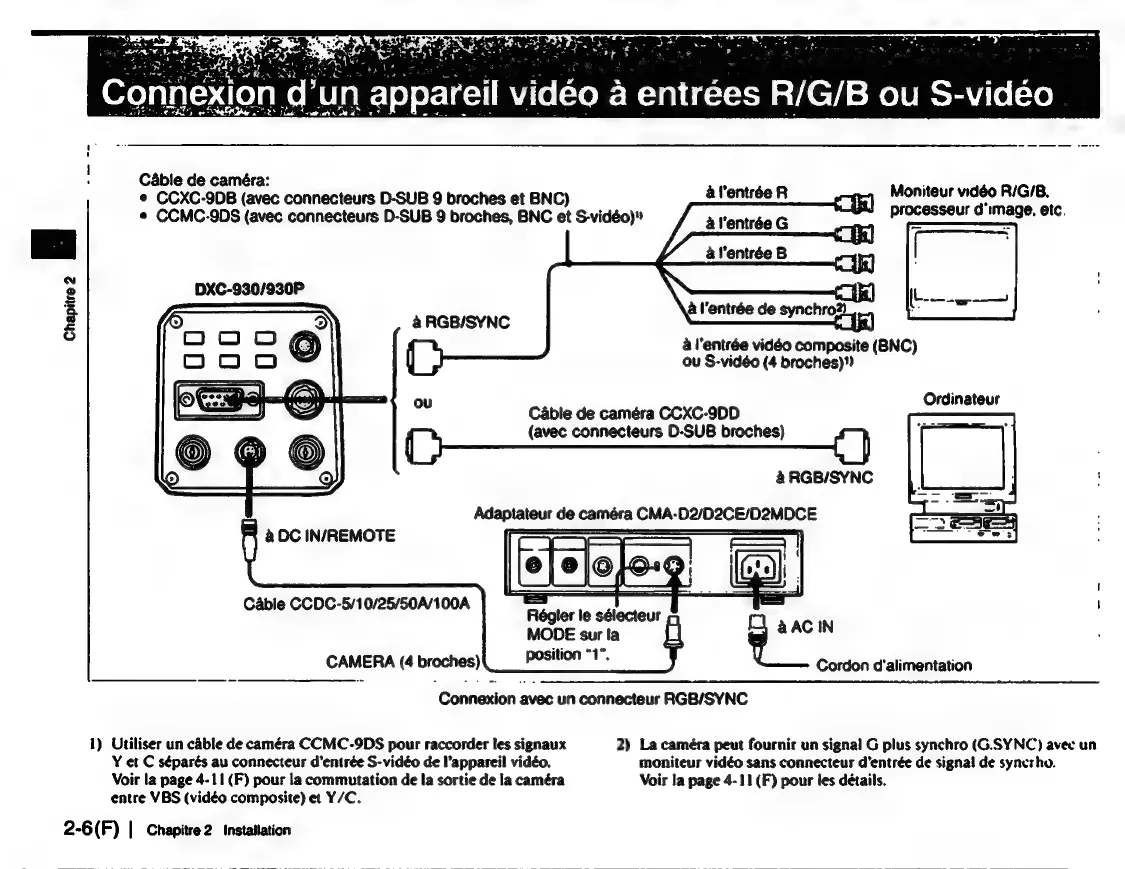

Connexion avec un connecteur RGB/SYNC
1) Utiliser un cable de caméra CCMC-9DS pour raccorder les signaux 2) La caméra peut fournir un signal G plus synchro (G.SYNC) avec un
Y et C séparés au connecteur d’entrée S-vidéo de l'appareil vidéo. moniteur vidéo sans connecteur d’entrée de signal de synctho.
Voir la page 4-11 (F) pour la commutation de la sortie de la caméra Voir la page 4-11 (F) pour les détails.
entre VBS (vidéo composite) et Y/C.
2-6(F) | Chapitre 2 Installation
