Sony DSC-TX20 - Page 19

DSC-TX20_L2
1-16

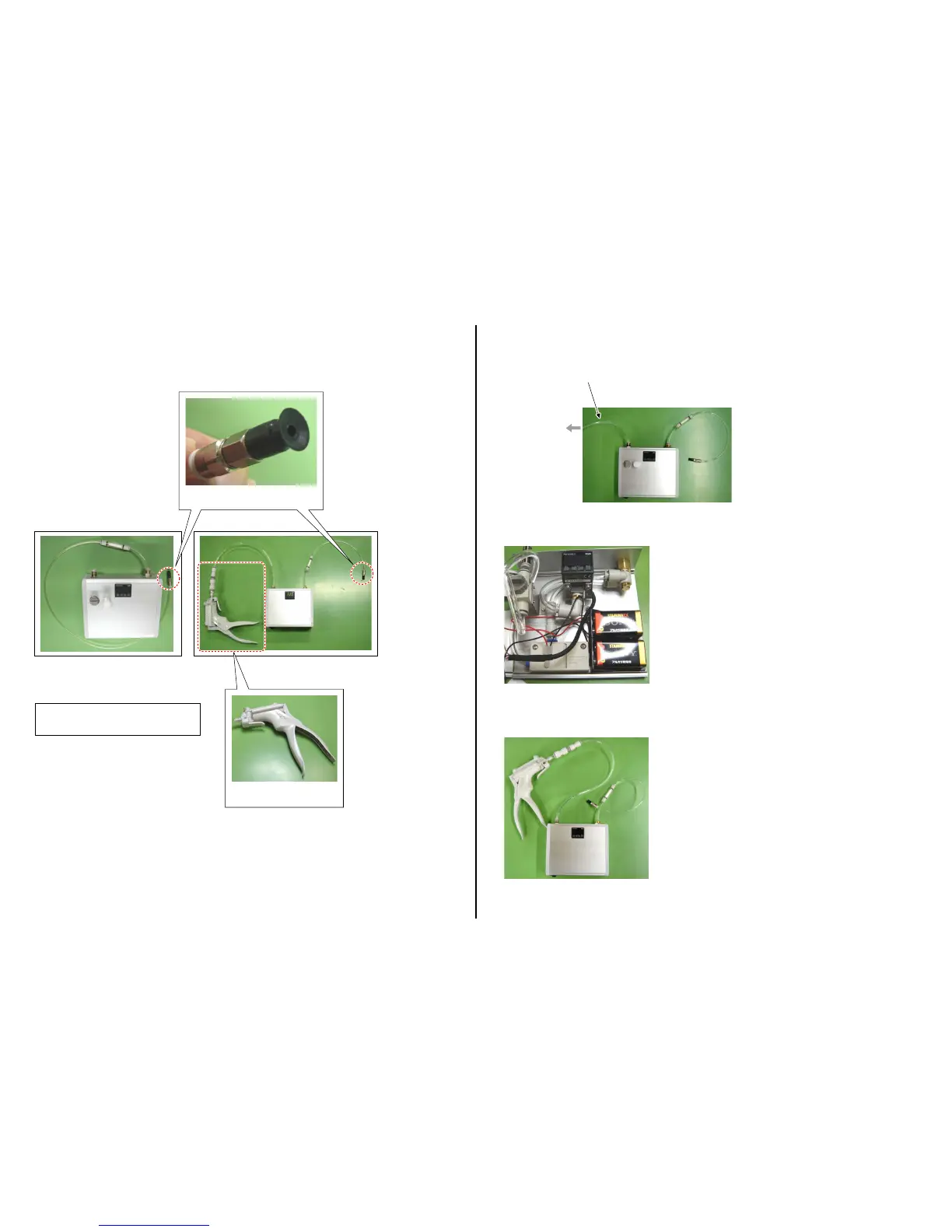

1-3. 防水検査冶具
1-3-1.防水検査治具
エアリークテスターにはコンプレッサー式とハンドポンプ式の2種類があります。どちらかのテスターを使用してください。
⌀ⓨࡄ࠶࠼
J-6082-734-2
ᚻേ⌀ⓨࡐࡦࡊ
J-6082-734-1
ࠛࠕ࡝࡯ࠢ࠹ࠬ࠲࡯(ࠦࡦࡊ࡟࠶ࠨ࡯ᑼ)
J-6082-733-A
ࠛࠕ࡝࡯ࠢ࠹ࠬ࠲࡯(ࡂࡦ࠼ࡐࡦࡊᑼ)
J-6082-734-A
Note :
⌀ⓨࡄ࠶࠼ߣᚻേ⌀ⓨࡐࡦࡊߪࠛࠕ࡝࡯࠹ࠢࠬ࠲࡯ߩ
⵬ୃ↪ㇱຠߢޔࠛࠕ࡝࡯ࠢ࠹ࠬ࠲࡯ߦ฽߹ࠇߡ޿߹ߔޕ
1-3-2.エアリークテスター（コンプレッサー式）の組み立て
1. 右側のコネクタに真空パット付きのチューブを挿し、左側のコネクタにコンプレッサー（0.40MPa以上）を接続する。

ࠦࡦࡊ࡟࠶ࠨ࡯߳
࠴ࡘ࡯ࡉᄖᒻ6mm
2. 側面のビスを外して、006P乾電池を2本セットする。
 電池の代わりに、DC電源を供給しても使用できます。
（DC12V〜24V)

1-3-3.エアリークテスター（ハンドポンプ式）の組み立て
1. 右側のコネクタに真空パット付きのチューブを挿し、左側のコネクタにハンドポンプを接続する。

– JAPANESE –
