DSC-TX20_L2
2-1
2. REPAIR PARTS LIST

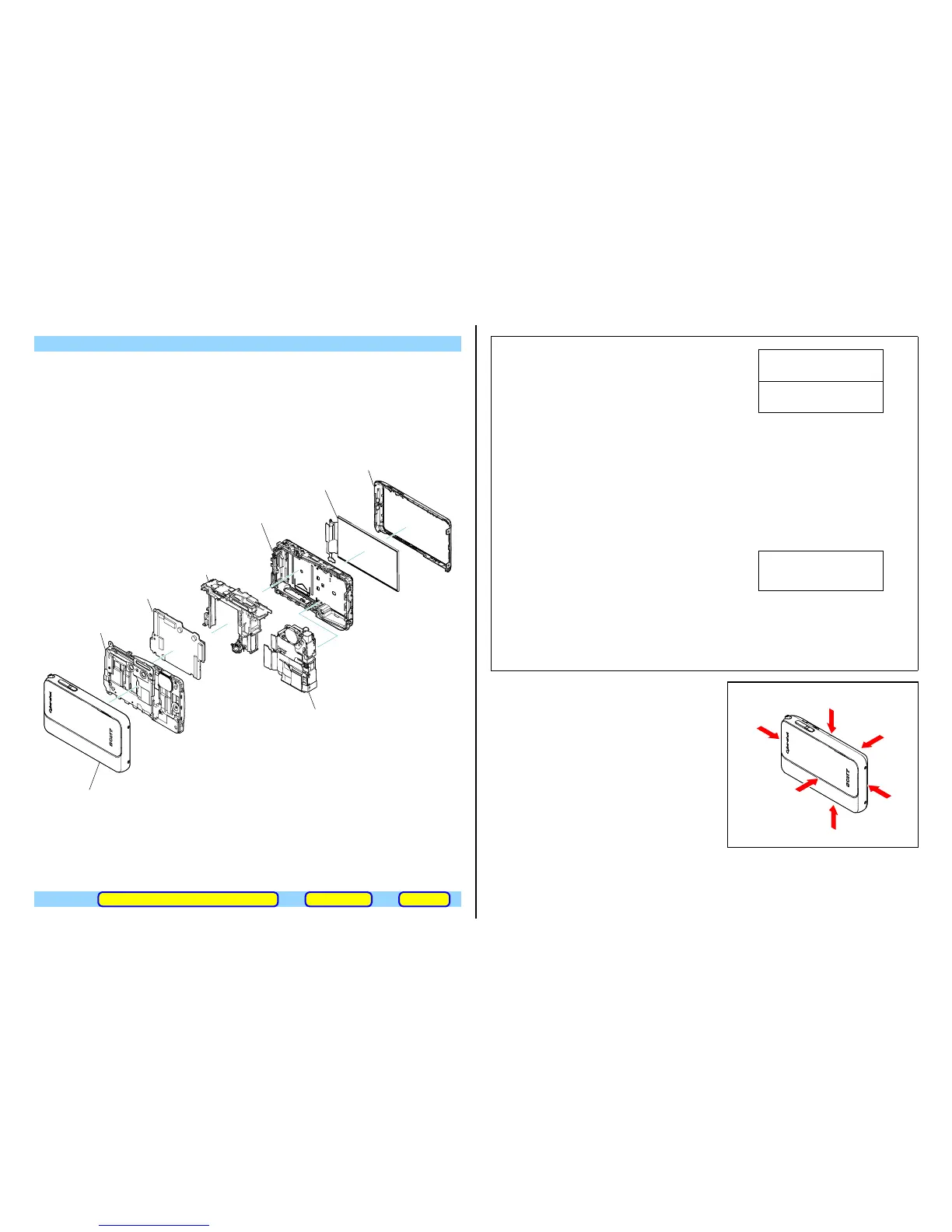

Follow the disassembly in the numerical order given.
IDENTIFYING PARTS
Link
ACCESSORIESDISCHARGING OF THE CHARGING CAPACITOR ASSEMBLY
SY-333
1 Lens Cover Assy
2 Cabinet (Front) Block Assy
3 SY-333 Board
5 BTH Block
• ST-285 Board
• BT-066 Flexible Board
• RL-106 Flexible Board
6 Cabinet (Rear) Ornamental
8 Cabinet (Rear) Assy
7 LCD Unit
4 Lens Block
• CD-843 Flexible Board
(ENGLISH)
NOTE:
• -XX, -X mean standardized parts, so they may have some differences from the original
one.
• Items marked “*” are not stocked since they are seldom required for routine service.
Some delay should be anticipated when ordering these items.
• The mechanical parts with no reference number in the exploded views are not sup-
plied.
• Due to standardization, replacements in the parts list may be different from the parts
specified in the diagrams or the components used on the set.
• CAPACITORS:
uF: μF
• COILS
uH: μH
• RESISTORS
All resistors are in ohms.
METAL: metal-film resistor
METAL OXIDE: Metal Oxide-film resistor
F: nonflammable
• SEMICONDUCTORS
In each case, u: μ, for example:
uA...: μA... , uPA... , μPA... ,
uPB... , μPB... , μPC... , μPC... ,
uPD..., μPD...
The components identified by mark 0
or dotted line with mark 0 are critical for
safety.
Replace only with part number specified.
Les composants identifiés par une marque
0 sont critiques pour la sécurité.
Ne les remplacer que par une pièce portant
le numéro spécifié.
• Color Indication of Appearance Parts
Example:
(SILVER) : Cabinet’s Color
(Silver) : Parts Color
(JAPANESE)
【使用上の注意】
•ここに記載されている部品は,補修用部品であるため,回路図及び
セットに付いている部品と異なる場合があります。
•-XX,-Xは標準化部品のため,セットに付いている部品と異なる場合
があります。
•
*
印の部品は常備在庫しておりません。
•コンデンサの単位でuFはμFを示します。
•抵抗の単位Ωは省略してあります。
金 被：金属被膜抵抗。
サンキン：酸化金属被膜抵抗。
•インダクタの単位でuHはμHを示します。
•半導体の名称でuA...,uPA...,uPB...,uPC...,uPD...等はそれぞれμ
A...,μPA...,μPB...,μPC...,μPD...を示します。
0
印の部品，または
0
印付の点線で囲ま
れた部品は，安全性を維持するために，
重要な部品です。
従って交換時は，必ず指定の部品を使用
してください。
• 外装部品色表示
例：
(SILVER)：セットの色を表す。
(Silver) ：部品の色を表す。
• Abbreviation
AUS : Australian model
CH : Chinese model
CND : Canadian model
HK : Hong Kong model
J : Japanese model
KR : Korea model
View Position
Right View
Left View
Front View
Bottom View
Top View
Back View
