58
Installation
Pour la carte DPR
Pour monter cette carte sur la carte DPR du HVR-1500A, vous devez
installer la feuille de graphène (étapes 5 à qa).

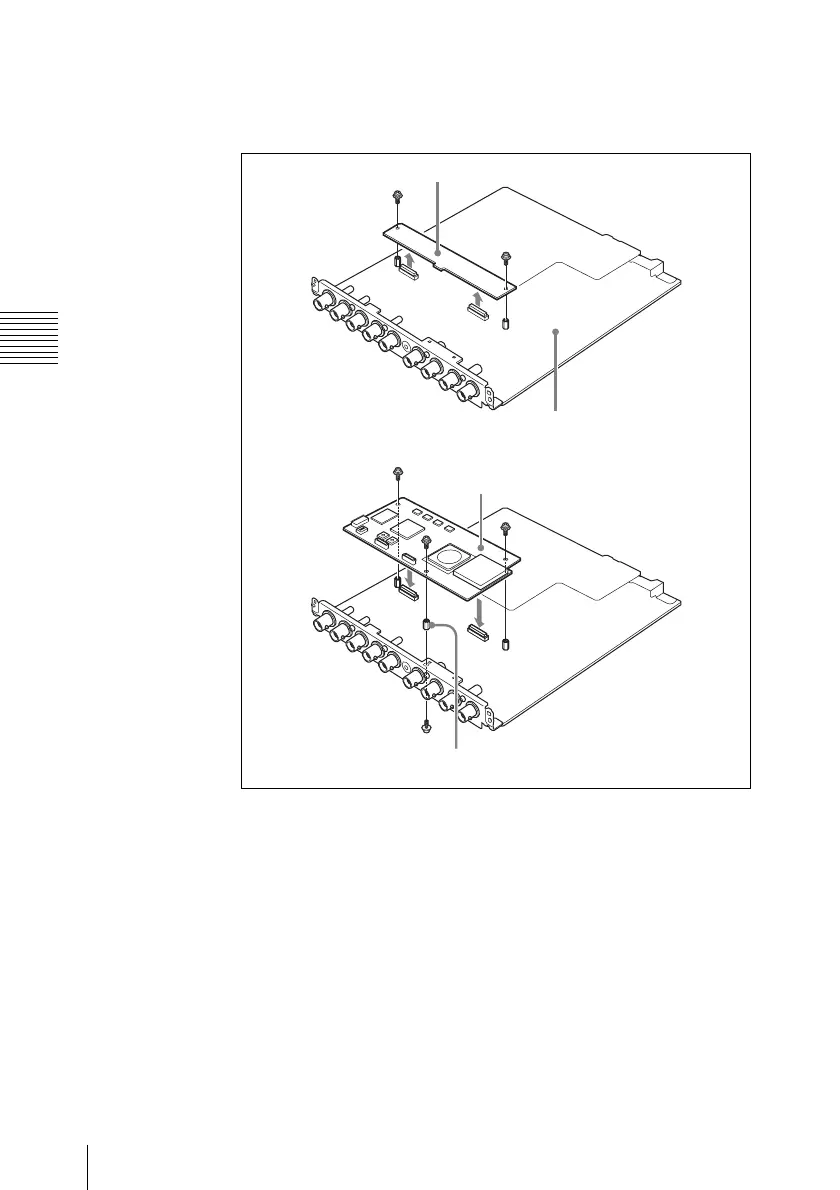

1 Retirez les deux vis, et retirez la carte CN-2905.
2 Fixez le pilier hexagonal fourni, à l’aide de la vis (+PSW 2×5)
fournie au-dessous de la carte mère.
3 Montez cette carte dans la position où était la carte CN-2905 à
l’étape 1, de manière à ce que les connecteurs en-dessous de cette
carte entrent en contact avec les connecteurs de la carte DPR.
4 Fixez cette carte avec les trois vis (+PSW 2×5) fournies.
Si vous utilisez le HVR-1500, procédez à l’étape 5.
5 Retirez la couche protectrice de la bande double-face attachée à la
feuille de graphène.
Pilier hexagonal
Carte CN-2905
Carte DPR
Cette carte
