Einbau
Für die DPR-Karte
Um diese Karte auf die DPR-Karte der HVR-1500A montieren zu
können, müssen Sie zunächst die Graphitfolie anbringen (Schritte 5
bis qa).

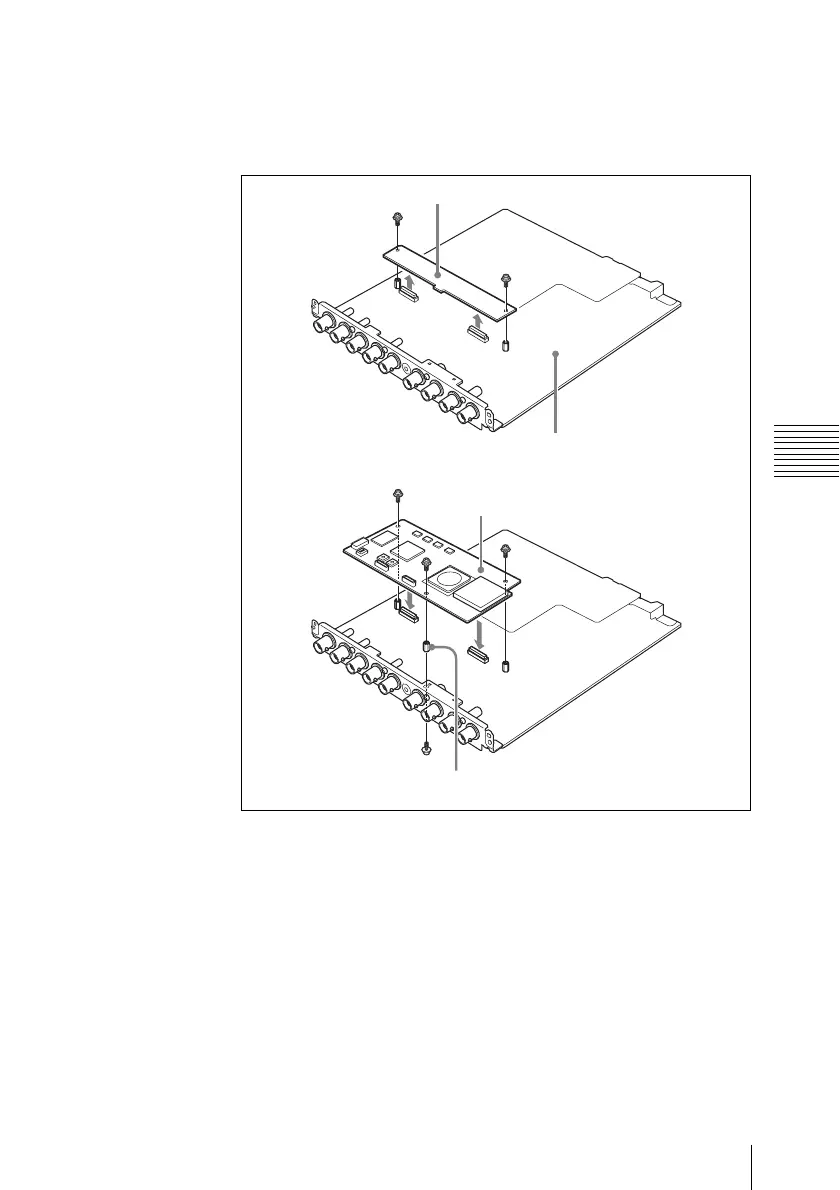

1 Lösen Sie die zwei Schrauben und entfernen Sie die CN-2905-Karte.
2 Bringen Sie die mitgelieferte Sechskantstütze (+PSW 2×5) mit der
mitgelieferten Schraube an der Unterseite der Hauptplatine an.
3 Befestigen Sie diese Karte an der Stelle, an der Sie die
CN-2905-Karte in Schritt 1 entfernt haben, so dass die Anschlüsse
an der Unterseite der Karte in Kontakt mit den Anschlüssen an der
DPR-Karte stehen.
4 Befestigen Sie diese Karte mit den drei mitgelieferten Schrauben
(+PSW 2×5).
Wenn Sie die HVR-1500 verwenden, fahren Sie bitte mit Schritt 5
fort.
Sechskantstütze
CN-2905-Karte
DPR-Karte
Diese Karte
