Einbau

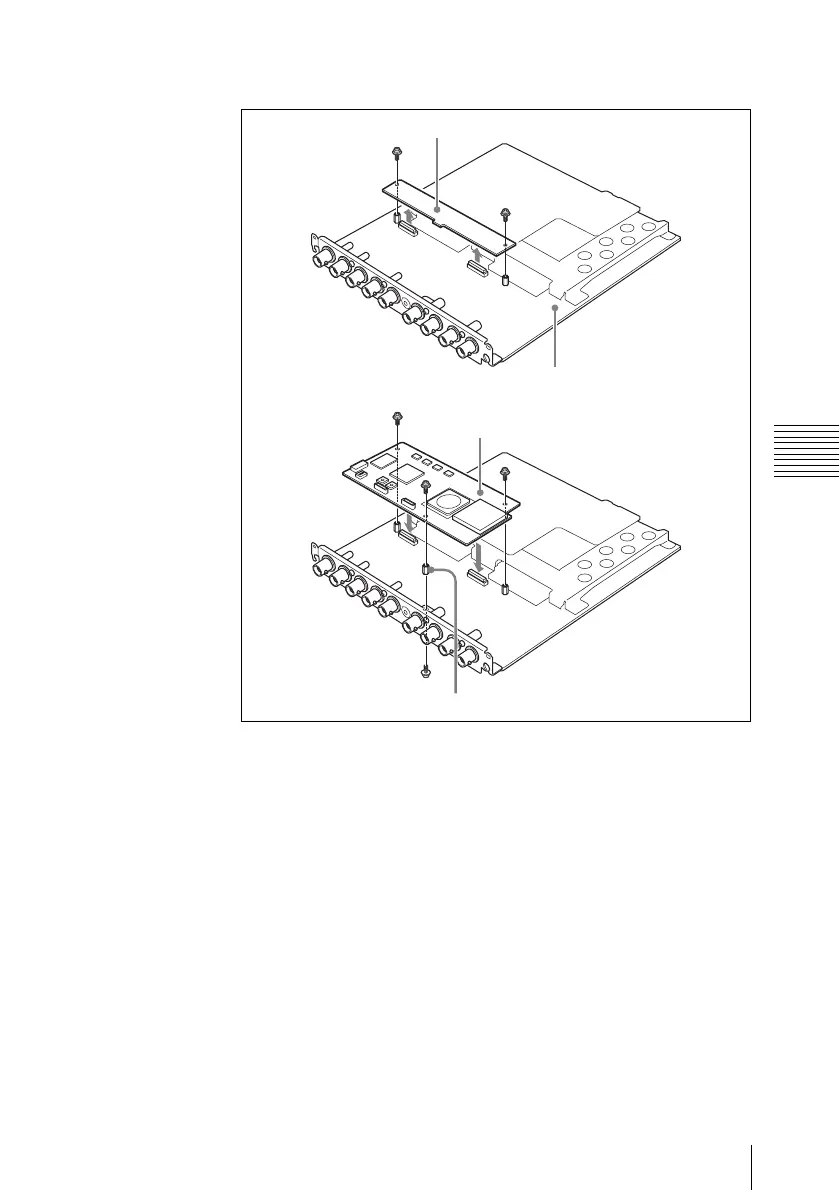

Für die SDI-Karte (für HVR-1500)
1 Lösen Sie die zwei Schrauben und entfernen Sie die CN-2905-Karte.
2 Bringen Sie die mitgelieferte Sechskantstütze (+PSW 2×5) mit der
mitgelieferten Schraube an der Unterseite der Hauptplatine an.
3 Befestigen Sie diese Karte an der Stelle, an der Sie die
CN-2905-Karte in Schritt 1 entfernt haben, so dass die Anschlüsse
an der Unterseite der Platte in Kontakt mit den Anschlüssen an der
SDI-Karte stehen.
4 Befestigen Sie diese Karte mit den drei mitgelieferten Schrauben
(+PSW 2×5).
SDI-Karte
CN-2905-Karte
Sechskantstütze
Diese Karte
