Uso del Generador de Tono para Trazar un Cable de Datos
NOTA: Es necesario usar una sonda amplificadora por separado, Southwire
Model T120AP – (se vende por separado) para poder escuchar el tono.
1. Conecte el cable bajo prueba al
Puerto RJ45 del comprobador.
2. Presione y sujete el botón MODE.
Suelte el botón MODE en cuanto
Tone aparezca en la pantalla LCD.
3. Para cambiar de tonos, presione
el botón MODE por un segundo
aproximadamente.
Consulte la tabla de secuencia (A)
para una explicación de la selección
de tono.
4. Presionar el botón MODE por más
de un segundo hará que el
comprobador se apague.
(A)
MODO
DE PRUEBA
Lo:
Tono bajo
HI 2:
Tono gorjeante
HI 1:
Tono que Alterna
entre Alto/Bajo
MODO DE TONO
Lo
MODO DE TONO
HI 1
MODO DE TONO
HI 2
Sonda
Amplificadora
MODE
M400TP
Open
Test
12345678
12345678
Data

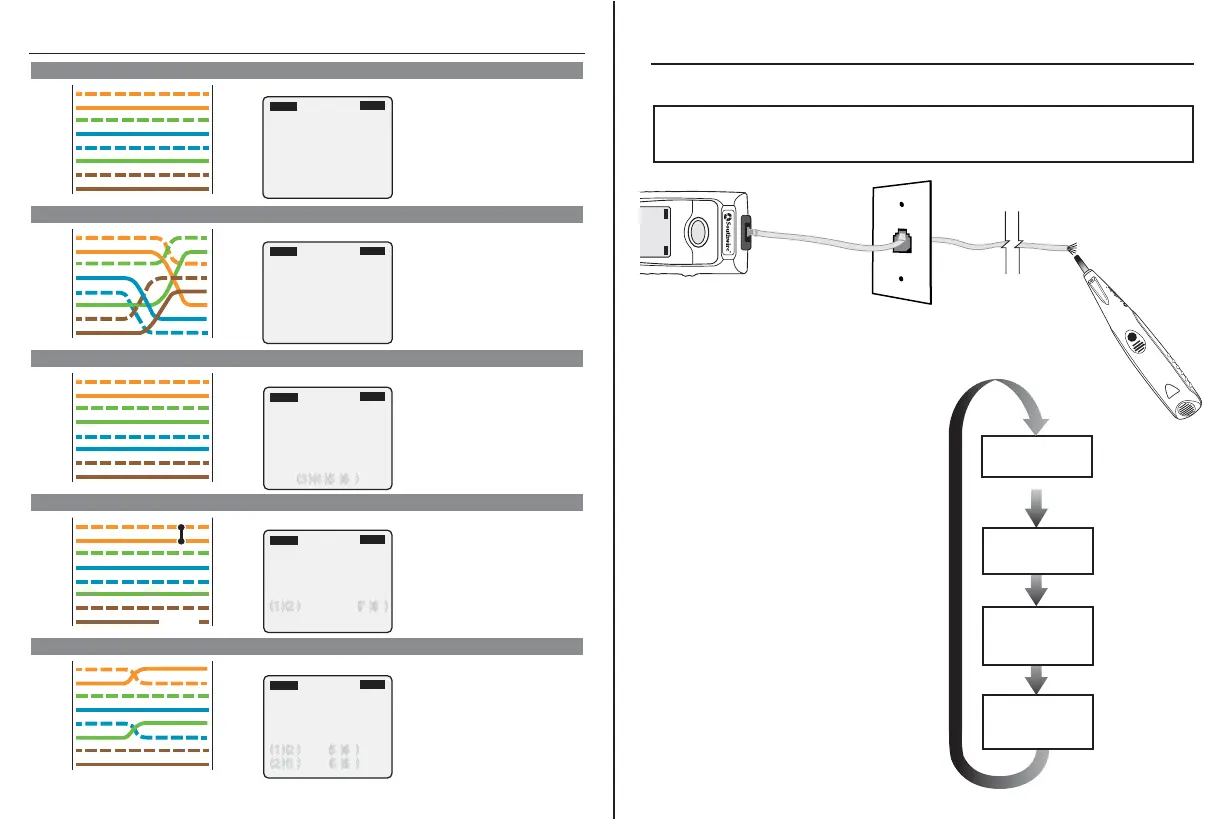

Ejemplos de Cableado y Pantalla para Cables de Datos
Pantalla
Pantalla
Pass aparece en la pantalla para indicar
que el cable está conectado correctamente.
Los números de los pines en las filas de
arriba y abajo son iguales indicando que la
continuidad es correcta.
Los pares se cruzan (transmite para recibir
y recibe para transmitir). Pass y X aparecen
en la pantalla y los números de los pines
en la fila de abajo indican el cruce
correspondiente a los números de pines
en la fila superior.
Hay una división entre los pares en los pines
3,4 y 5,6. Fail y Split aparecen en la pantalla
y los números de los pines con la división
se iluminarán indicando cuales pares tienen
la división.
Nota: El estándar de cableado del T568A es
el mismo del T568B, excepto que el T568A
cambia los pares verde y anaranjado.
Cualquiera de los dos hará la misma prueba
eléctricamente, siempre y cuando se utilice el
mismo estándar en ambas puntas del cable.
COMPROBADOR
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
REMOTO
T568B Cable de Datos Conectado Correctamente
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
T568B Cable de Datos Cruzado Conectado Correctamente
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
T568B Cable de Datos con Pares Divididos
Pines 1 y 2 tienen un corto y el par en los
pines 7 y 8 está abierto. Fail, Short y Open
aparecen en la pantalla y los pines con los
errores de cableado se iluminan.
Líneas discontinuas aparecerán debajo de
los pines con corto y un espacio en blanco
aparecerá debajo del par abierto.
El par en los pines 1 y 2 está invertido y los
cables en los pines 5 y 6 están cruzados en
un lado del cable.
Fail y Miswire aparecerán en la pantalla y los
pines con errores de cableado se iluminarán.
Pines 2 y 1 indicados debajo de pines 1 y 2
indican una inversión en el par anaranjado.
Pines 6 y 5 indicados debajo de 5 y 6 indican
una conexión cruzada.
T568B Cable de Datos con Par con Corto y Par Abierto
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
T568B Cable de Datos con Par Invertido y Conexión Cruzada
Pantalla
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
Pass
Test
12345678
12345678
Data
Pass
X
Test
12345678
36178245
Data
Split
Fail
Test
Data
12345678
1 2 3 4 5 6 7 8
Pantalla
Fail
Test
Data
3456
- - 3 456
12345678
Open Short
Pantalla
Fail
Test
Data
3412345 6 78
2 1 346 5 78
Miswire
Operación
Operación
COMPROBADORCOMPROBADORCOMPROBADORCOMPROBADOR
REMOTOREMOTOREMOTOREMOTO
Corto
Abierto
