6

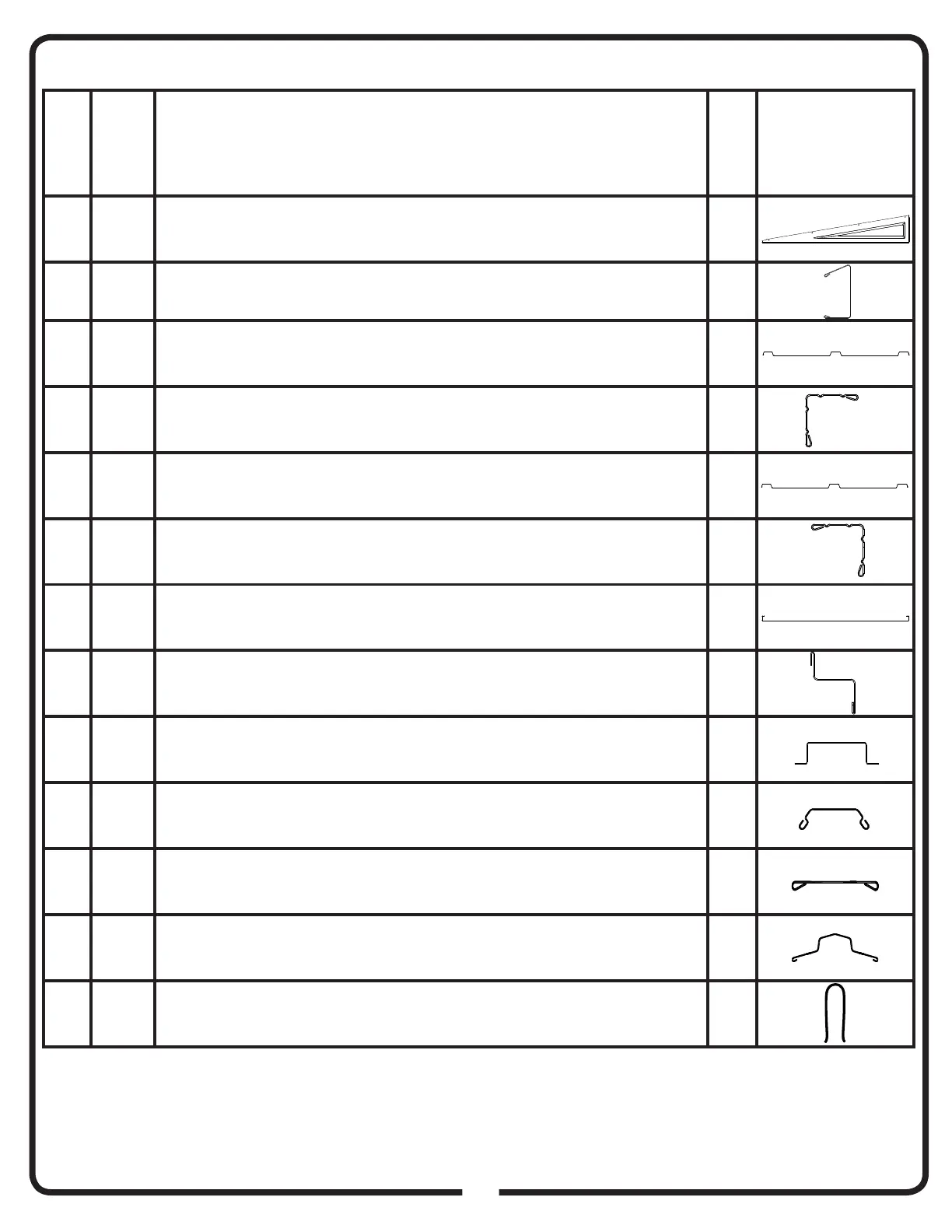

PARTS LIST / LISTE DES PIÈCES / TEILELISTE
10
EN,FR,GE-10GZ
17
11282 Roof Beam / Poutre de toit / Dachträger
1
18
11284 Right Roof Panel / Panneau de toit droit / Dachblech rechts
2
20
80189 Left Roof Panel / Panneau de toit gauche / Dachblech links
2
19
11283
Roof Beam Angle /
Cornière
poutre de toit / Dachträgerstrebe
1
21
11286 Roof Trim / Garniture de toit / Dachabschlussleiste
2
23
10718
Horizontal Door Brace /
Renfort horizontal de porte
/ Horizontale
Türversteifung
4
24
10719
Door Handle Brace /
Renfort de poignée de porte
/ Türgriff verstei-
fung
2
22
11274
Door Panel /
Panneau porte / Tür
2
26
10721 Door Stop / Arrêt de porte / Türanschlag
1
16
5997 Left Gable / Pignon gauche / Giebel links
2
25
10720
Diagonal Door Brace / Renfort diagonal de porte / Diagonale
Türversteifung
8
27
11287 Ridge Cap /
Faîtage
/ Firstabdeckung
1
28
69836 Edge Trim (Purple) / Garniture de bord / Randleiste (lila)
4
Key
No.
Part No.
Part
Description
Qty.
Part Views
Rep.
Réf.
pièce
Description
de la pièce
Qté
Profi ls de pièces
Lfd.
Nr.
Art.-Nr.
Bezeichnung
Menge
Vor-handen
To Next Page
