Step 3

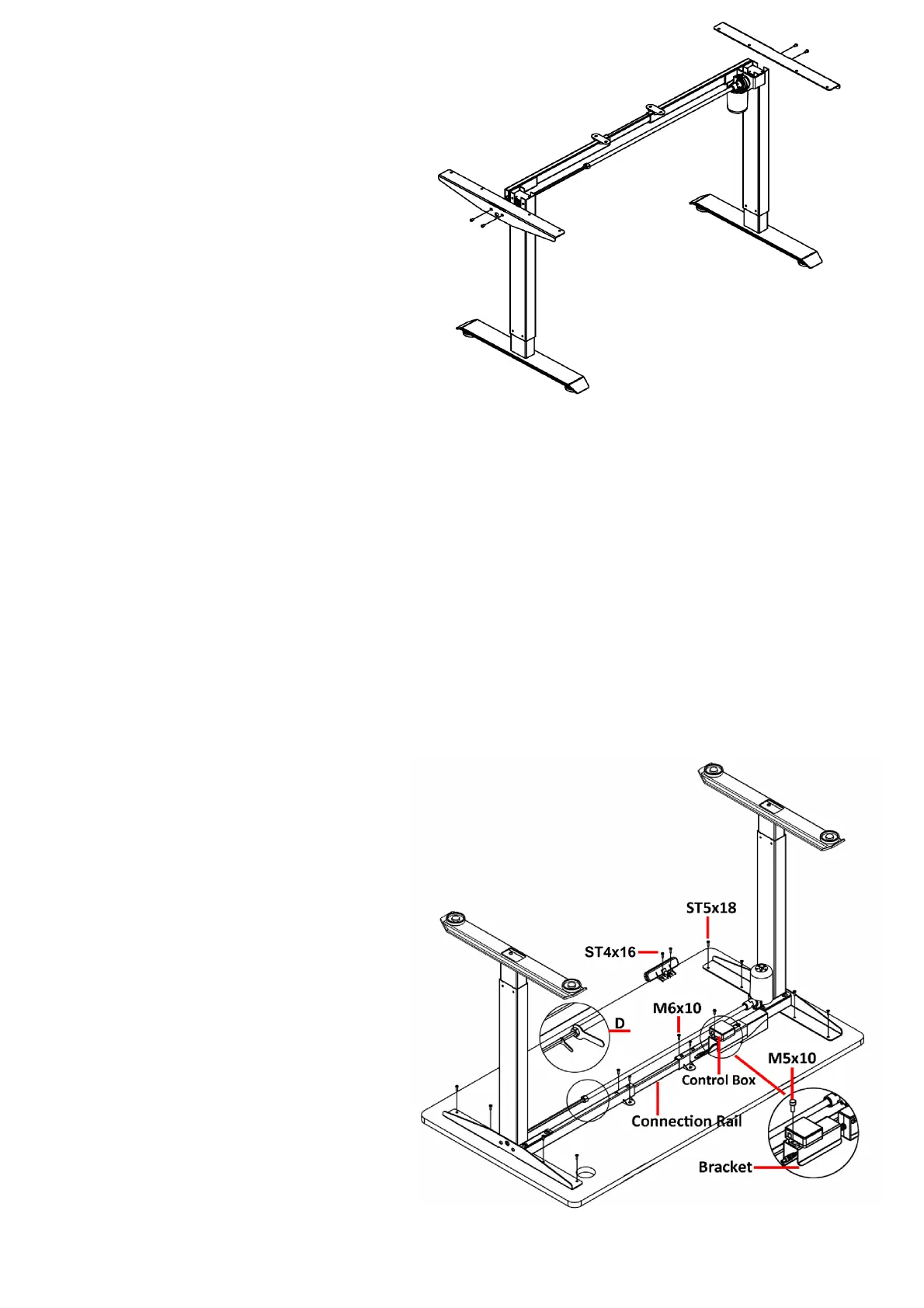

Assemble side plate with 4 M6x10 screws
Schritt 3
Montieren Sie die Seitenplatte mit 4 M6x10-
Schrauben
Krok 3
Zamontuj płytę boczną za pomocą 4 śrub M6x10
Step 4
1: Hang bracket to crossbar and use M5x10 to fix
control box.
2: Use 12 ST5x18 to attach to desktop and 2
ST4x16 to attach handset.
3: Use 4 pcs M6x10 to fix the connection rail.
4. Use Wrench to tighten plastic nut according “D”
diagram.
5: Connect all cables and use cable clips for cable
management.
Schritt 4
1: Hängen Sie die Halterung an die Querstange und befes-
tigen Sie die Steuerbox mit M5x10.
2: Verwenden Sie 12 ST5x18 zum Anschließen an den
Desktop und 2 ST4x16 zum Anschließen des Mobilteils.
3: Verwenden Sie 4 Stück M6x10, um die Verbindungss-
chiene zu befestigen.
4. Ziehen Sie die Kunststoffmutter mit einem Schrauben-
schlüssel gemäß dem Diagramm „D“ fest.
5: Schließen Sie alle Kabel an und verwenden Sie Kabelk-
lemmen für die Kabelverwaltung.
Krok 4
1: Zawieś wspornik do poprzeczki i użyj M5x10
do zamocowania skrzynki kontrolnej.
2: Użyj 12 ST5x18 do przykręcania blatu i 2
ST4x16 do przykręcenia panelu sterującego.
3: Użyj 4 sztuk M6x10 do zamocowania szyny
łączącej.
4. Za pomocą klucza dokręć plastikową
nakrętkę zgodnie z literą „D” diagram.
5: Podłącz wszystkie kable i użyj zacisków do
ułożenia kabli.
